Baubeschreibung
N° 200.174

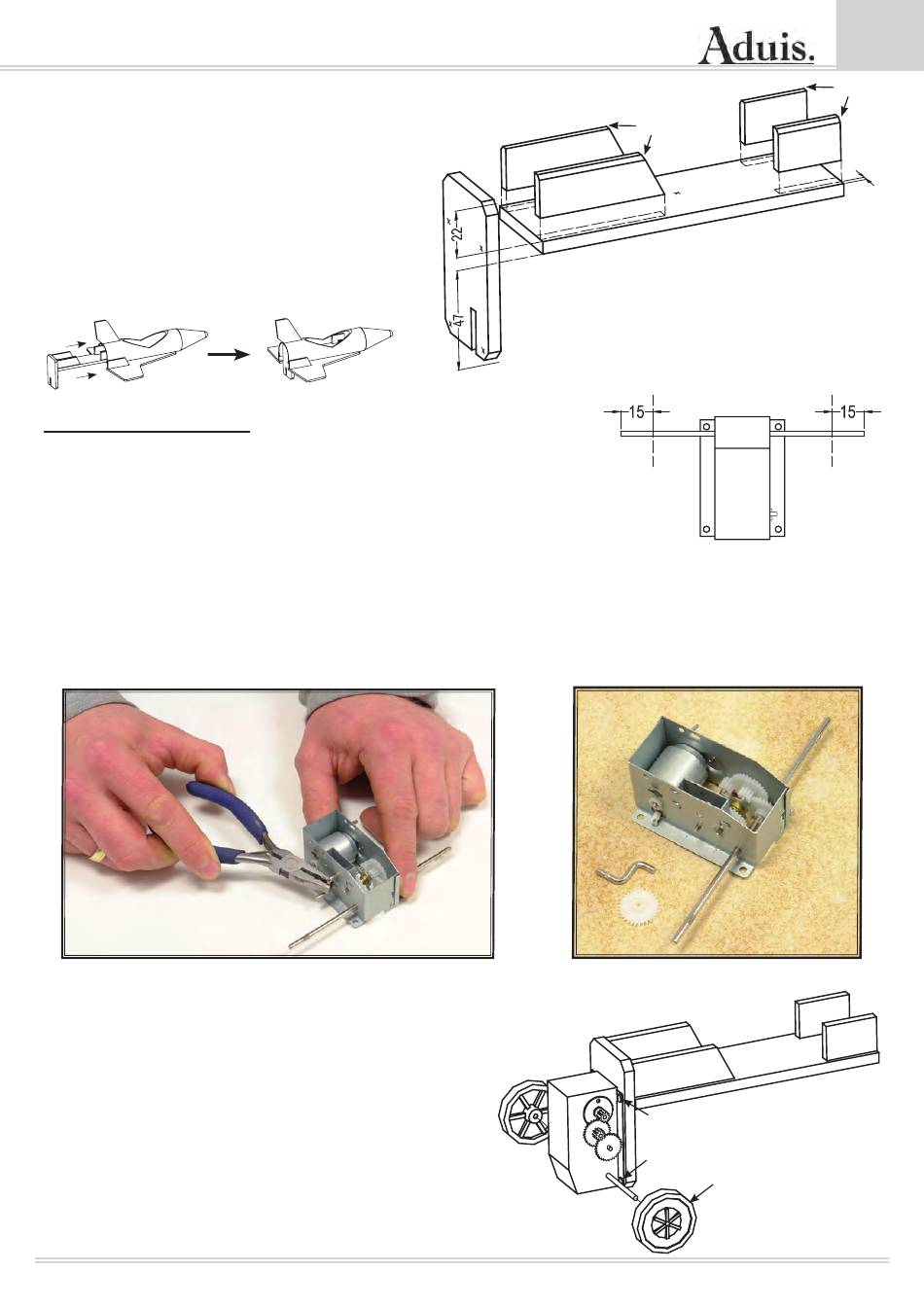

• Leime die Teile (G, K, H, J) nach Abbildung
zusammen.
• Schleife die Leisten (H,J) oben schräg
(Fase) , sodass die Motoreinheit in das
Rohr (A) eingeschoben werden kann.
6. Der Getriebemotor:
• Kürze die Welle des Motors auf jeder Seite um 15mm.
• Spanne dazu jeweils ein Ende der Welle in den Schraubstock ein, säge
es mit der Eisensäge ab und entgrate die Sägekante mit einer Feile.
• Ziehe die Handkurbel mit einer Zange aus dem Gehäuse und entnimm das
freiwerdende Zahnrad aus dem Gehäuse.
-> Diese Teile werden in dieser Werkpackung nicht gebraucht und
müssen aus Platzgründen entfernt werden.
• Schraube den Getriebemotor mit 4 Schrauben 2,9x6,5mm
auf Teil (K).
• Stecke 2 PVC - Räder auf die Achse des Motors.
Baubeschreibung
H
H
K
K
S
J
Fase
J
G
S
Getriebemotor
H
G
H
2,9x6,5mm
2,9x6,5mm
PVC Rad
Fase
3
J
J
