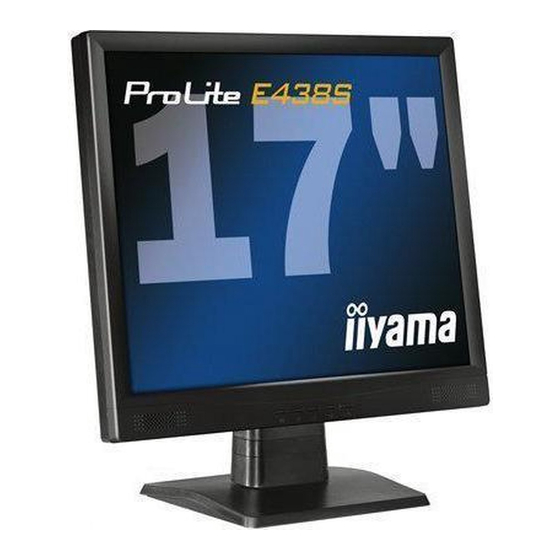

BENUTZERHANDBUCH
LCD-MONITOR
DEUTSCH
Vielen Dank für Ihren Kauf eines iiyama LCD-
Monitors.
Wir empfehlen Ihnen, sich ein paar Minuten zum
Durchlesen diess Handbuchs Zeit zu nehmen,
bevor Sie den Monitor installieren und anschalten.
Bewahren Sie dieses Handbuch zur zukünftigen
Referenz an einem sicheren Ort auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite E438S
Inhaltszusammenfassung für iiyama ProLite E438S
- Seite 1 BENUTZERHANDBUCH LCD-MONITOR DEUTSCH Vielen Dank für Ihren Kauf eines iiyama LCD- Monitors. Wir empfehlen Ihnen, sich ein paar Minuten zum Durchlesen diess Handbuchs Zeit zu nehmen, bevor Sie den Monitor installieren und anschalten. Bewahren Sie dieses Handbuch zur zukünftigen Referenz an einem sicheren Ort auf.
- Seite 2 Herzlichen Glückwunsch! Sie haben gerade ein Produkt mit TCOí99-Entsprechung gekauft! Durch Ihre Wahl verfügen Sie nun über ein Produkt, dass für professionelle Anwendung entworfen wurde. Außerdem hat Ihr Kauf dazu beigetragen, die Umwelt weiter zu entlasten und die Erforschung von umweltverträglichen Elektrogeräten weiter voran zu bringen.
- Seite 3 Umweltanforderungen Flammschutzmittel Flammschutzmittel befinden sich in gedruckten Schaltkreisplatinen, Kabeln, Drähten und Gehäusen. Ihr Zweck ist es, Brände zu verhindern bzw. deren Ausbreitung zu verzögern. Bis zu 30% der in Computergehäusen verwendeten Plastikteile können aus flammhemmenden Substanzen bestehen. Die meisten Flammschutzmittel enthalten Bromide oder Chloride und sind chemisch mit einer anderen Gruppen von Umweltgiften verwandt, den PCBs, welche im Verdacht stehen, schwer gesundheitsschädlich zu sein.
- Seite 4 Ferritkern ausgestattet ist. Nehmen Sie zur Kenntnis, dass Änderungen oder Modifikationen, die nicht ausdrücklich VORSICHT von IIYAMA erlaubt worden sind, Ihre Betriebserlaubnis unter den FCC-Richtlinien für dieses Gerät erlöschen lassen kö nnen. CANADIAN DEPARTMENT OF COMMUNICATIONS COMPLIANCE STATEMENT Dieser Digitalapparat überschreitet die Klasse B-Grenzwerte für Radioemissionen nicht, die in den...
-
Seite 5: Inhaltsverzeichnis
INHALT FÜR IHRE SICHERHEIT ..............1 SICHERHEITSVORKEHRUNGEN ..........1 SPEZIALHINWEISE ZU LCD-MONITOREN ......3 KUNDENDIENST ................3 REINIGUNG ................... 3 VOR INBETRIEBNAHME DES MONITORS ........4 PRÜFEN DES PAKETINHALTS ..........4 VERWENDEN DES MONITORFUSSES ........4 ENTFERNEN DES MONITORFUSSES ........5 COMPUTEREINSTELLUNG ............ -
Seite 6: Für Ihre Sicherheit
Lassen Sie weder feste Gegenstände noch Flüssigkeiten in das Monitorinnere eindringen. Schalten Sie bei einem Unfall den Monitor sofort aus und nehmen Kontakt mit Ihrem Händler oder dem iiyama- Kundendienstzentrum auf. Die Verwendung des Monitors mit Fremdkörpern im Inneren kann zu einem Brand, elektrischen Schlag oder Schaden führen. - Seite 7 ACHTUNG INSTALLATIONSPOSITION Installieren Sie den Monitor nicht an einem Ort, wo es plötzliche Temperaturänderungen geben kann, oder an einer feuchten, staubigen oder rauchigen Stelle. Solche Umgebungen können einen Brand, elektrischen Schlag oder Schäden verursachen. Sie sollten es auch vermeiden, den Monitor direkter Sonneneinstrahlung auszusetzen.
-
Seite 8: Spezialhinweise Zu Lcd-Monitoren
LCD-Bildschirms. Die Anzeige wird in diesem Fall langsam durch Ändern des Bildes oder mehrstündiges Ausschalten des Monitors wieder normal. Nehmen Sie Kontakt mit Ihrem Händler oder dem iiyama-Kundendienstzentrum für ein Ersetzen der Hintergrundbelechtung auf, wenn der Bildschirm zu dunkel erscheint, flimmert oder nicht aufleuchtet. Versuchen Sie niemals das Ersetzen in eigener Regie auszuführen. -
Seite 9: Vor Inbetriebnahme Des Monitors
VOR INBETRIEBNAHME DES MONITORS PRÜFEN DES PAKETINHALTS Die folgenden Artikel gehören zum Lieferumfang dieses Pakets. Prüfen Sie, ob alles mitgeliefert ist. Wenden Sie sich bitte an den lokalen iiyama-Händler oder dem iiyama-Büro, wenn ein Artikel fehlt oder beschädigt ist. Netzkabel*... -
Seite 10: Entfernen Des Monitorfusses
ENTFERNEN DES MONITORFUSSES (Abb. 1) (Abb. 2) (Abb. 3) (Abb. 4) (Abb. 5) 1. Stellen Sie den Monitor vorsichtig mit dem LCD-Bildschirm nach unten zeigend auf einen Tisch (siehe Abb. 1). Um den Monitor vor Verkratzen zu schützen, legen Sie bitte zuvor ein weiches Stofftuch auf den Tisch, auf den Sie dann den Bildschirm legen. -
Seite 11: Computereinstellung
Ändern Sie das Signaltiming auf die gewünschte Einstellung (schauen Sie auf Seite 20: MÖGLICHE TIMING-EINSTELLUNGEN. Windows 95/98/2000/Me/XP Plug & Play Der iiyama LCD-Monitor entspricht dem Abschnitt DDC1/2B des VESA-Standards. Die Plug & Play- Funktion wird unter Windows 95/98/2000/Me/XP ausgeführt, indem der Monitor über das beigefügte Signalkabel mit einem Computer mit DDC1/2B-Entsprechung verbunden wird. -
Seite 12: Regler An Der Vorderseite
REGLER AN DER VORDERSEITE OSD AKTIVIEREN/BEENDEN ABWÄRTS ROLLEN / VERRINGERN AUFWÄRTS ROLLEN / ERHÖHEN GEWÜNSCHTE FUNKTION AUSWÄHLEN LED-ANZEIGE EIN-/AUSSCHALTEN LAUTSPRECHER INSTALLATION WECHSELSTROMANSCHLUSS (AC IN) AUDIOANSCHLUSS DVI-D 24-POL. ANSCHLUSS (DVI) D-SUB MINI 15-POL. ANSCHLUSS(VGA) SCHLÜSSELLOCH FÜR DEN SICHERHEITSVERSCHLUSS Sie können einen Sicherheitsverschluss und Kabel anbringen, um es zu vermeiden, ANMERKUNG dass der Monitor unbefugt entfernt wird. -
Seite 13: Verwenden Des Monitors
VERWENDEN DES MONITORS BENUTZUNG DER OSD-FUNKTIONEN Mit der Taste rufen Sie das unten abgebildete Hauptmenü auf. Mit der Taste oder können Sie zur gewünschten Menü-Option gehen. Mit der Taste können Sie die gewünschte Menü-Option auswählen. Mit der Taste oder können Sie die Untermenü-Option auswählen. Nach dem Ändern der Einstellungen können Sie Ihre Einstellungen mit der Taste speichern und den Bildschirm verlassen. - Seite 14 C o n t r a s t 1 : Exit 2 : Brightness Zur Einstellung des Vordergrund-Weißniveaus der Bildmschirmanzeige. Kontrast: : Erhöht den Kontrast, : Verringert den Kontast. B r i g h t n e s s 1 : Exit 2 : Contrast Zur Einstellung des Hintergrund-Schwarzniveaus der Bildschirmanzeige.
- Seite 15 Color Adjust 9300K 6500K 5400K User Color 1 : Exit Besitzt vier voreingestellte Farbeinstellungen: Farbeinstellungen: 9300K, 6500K, 5400K und Benutzerfarbe für verbesserte Helligkeit und Farbsättigung. Die oben genannten voreingestellten Farben sind nur bei Standard-Kontrast garantiert. Drücken Sie die Taste , um die voreingestellte Farbe einzustellen. 9300K--Fügt dem Bildschirm Blau hinzu und erzeugt ein kühleres Weiß.
-
Seite 16: Image Adjust
Information H.Frequency: 79.99 V. Frequency: 75.03 P i x e l C l o c k : 135.04 Resolution: 1280 x 1024 PLE438S Model Number: Serial No: 1007130001001 1 : Exit Diese Option zeigt Informationen über das aktuell von der Grafikkarte Ihres Information: Computers gesendete Eingangssignal an. - Seite 17 H. Position Use Up/Down to Adjust 1 : Exit 2 : V. Position Hier können Sie die horizontale und vertikale Position der Bildschirmanzeige H/V-Position: einstellen. H. Position: : verschiebt die Bildschirmanzeige nach rechts, : verschiebt die Bildschirmanzeige nach links. V. Position: : verschiebt die Bildschirmanzeige nach oben, : verschiebt die Bildschirmanzeige nach unten.
-
Seite 18: Setup Menu
S h a r p n e s s 1 : Exit Passt die Schärfe von Signalen an, bei denen es sich nicht um XGA Signale Schärfe: (1280x1024) Signale handelt. Drücken Sie zum Einstellen die Taste oder Setup Menu Language Select Resolution Notice OSD Position OSD Time Out... - Seite 19 Language Select 1 : Exit 2 : Select Hier können Sie eine der verfügbaren Sprachen auswählen. Sprachauswahl: Resolution Notice Disable Enable 1 : Exit Auflösungsanzeige: 30 Sekunden nach dem A nschalten oder der Ausw ahl einer niedrigeren Auflösung (640 x 480/ 720 x 400/ 800 x 600/ 1024 x 768) wird auf dem Bildschirm die OSD-Meldung ìFor best picture quality change resolution to "1280 x 1024"...
- Seite 20 O S D Po s i t i o n 1 : Exit 2 : Select Mit der Taste können Sie die horizontale oder vertikal Position des OSDs OSD Position: verändern. Die horizontale Neupositionierung des OSDs gilt für alle OSD-Bildschirme. bewegt das OSD nach rechts, bewegt das OSD nach links.
-
Seite 21: Input Select
Setup Menu Language Select Resolution Notice OSD Position OSD Time Out Input Select Analog 1 : Exit 2 : Select Wenn Sie auf "Eingangswahl" drücken, wird der Signaleingang Eingangswahl: zwischen Analog und Digital umgeschaltet. Memory Recall Setzt die Einstellungen auf die Voreinstellungen zurück. Zurücksetzen: Drücken Sie zur Ausw ahl der Menü-Option Memory Recall die Taste Audio Menu... -
Seite 22: Pflege Und Wartung
PFLEGE UND WARTUNG PFLEGE Setzen Sie den Monitor nicht direktem Sonnenlicht oder anderen Hitzequelle aus. Stellen Sie den Monitor so auf, dass kein Sonnenlicht auf dem Bildschirm. Stellen Sie Ihren Monitor an einem sauberen und trockenen Ort auf. Halten Sie den Monitor fern von magnetischen Objekten, Motoren, Transformatoren, Lautsprechern und TV-Geräten. -
Seite 23: Fehlerbehebung
FEHLERBEHEBUNG Kein Strom Prüfen Sie, ob das Kabel des Netzadapters sicher mit dem Netzteil verbunden ist, und ob das Netzteil sicher am Monitor angeschlossen ist. Schließen Sie ein anderes elektrisches Gerät an diese jeweilge Steckdose an, um deren Funktion zu überprüfen. Überprüfen Sie, ob alle Kabel korrekt installiert sind. -
Seite 24: Anhang
ANHANG TECHNISCHE DATEN LCD- Betriebssystem a-Si TFT Active Matrix Bildschirm Größe Diagonal: 43.0cm / 17.0" Pixelabstand 0.264mm H x 0.264mm V 300cd/m Helligkeit (typisch) Kontrastrate 500: 1 (typisch) Rechts/ links: je 70 Grad, Oben: je 67 Grad, Unten: je 63 Grad (Standard) Sichtbar er Winkel Reaktionszeit 8ms (Schwarz, weiß, schwarz) -
Seite 25: Abmessungen
ABMESSUNGEN 57.5mm/2.3" 375.5mm/14.8" 200.5mm/7.9" KOMPATIBLES TIMING Vertikal Horizontal Video-Modus Dot-Clock frequenz frequenz K O M P A T I B L E S 31.468kHz 59.941Hz 25.175MHz 640 × 480 K O M P A T I B L E S TIMING 37.500kHz 74.997Hz... -
Seite 26: Anschlusspin-Zuteilung
ANSCHLUSSPIN-ZUTEILUNG D-Sub mini 15-Pin- Eingangssignal Eingangssignal Anschluss Video, rot Video, grün Erde Video, blau Datenleitung (SDA) * Erde H-Sync Rote Video-Erdung V-Sync Grüne Video-Erdung Taktgeberleitung (SCL) * Blaue Video-Erdung * Kompatibel mit VESA DDC. DVI-D 24pin Input Signal Input Signal Connector T.M.D.S Data 2–...
