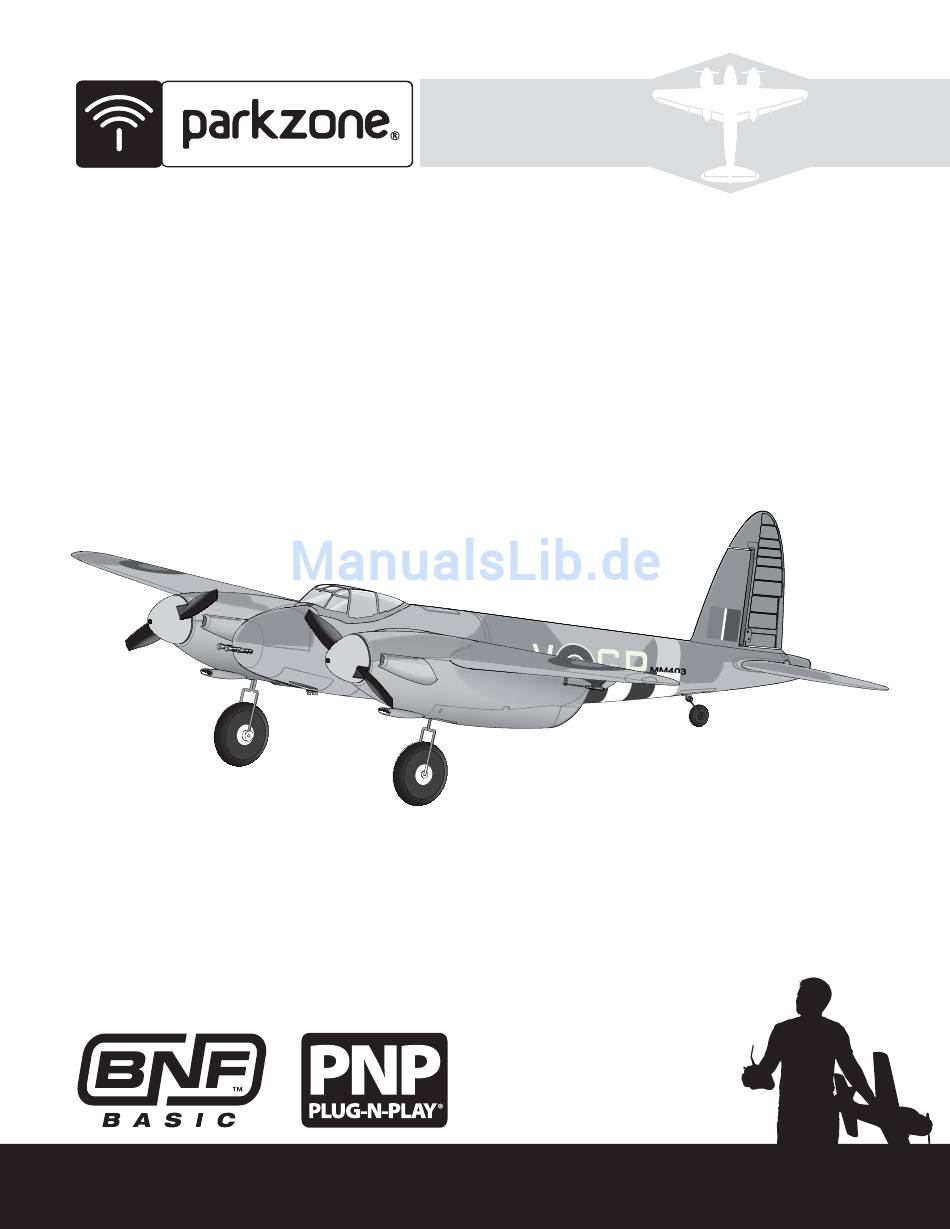

- Seite 1 DH 98 Mosquito Mk VI Instruction Manual / Bedienungsanleitung Manuel d’utilisation / Manuale di Istruzioni...
-
Seite 2: Begriffserklärung
HINWEIS Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, Inc. vorbehalten. Aktuelle Produktliteratur fi nden Sie unter www.horizonhobby.com im Support-Abschnitt für das Produkt. Begriffserklärung Die folgende Begriffe werden in der gesamte Produktliteratur verwendet, um die Gefährdungsstufen im Umgang mit dem Produkt zu defi nieren: HINWEIS: Verfahren können bei nicht ordnungsgemäßer Durchführung womöglich Schäden an physischem Eigentum UND geringfügige oder keine Verlet- zungen verursachen. -
Seite 3: Inhaltsverzeichnis
Die DH 98 Mosquito MK VI Diese außergewöhnliche Replika der Mosquito Mk VI fl iegt so fantastisch wie sie aussieht. Die beiden Brushless Antriebsmotoren bieten dabei eindrucksvollen Schub der für satte Leistung und präzise Kontrolle sorgt. Sollte diese ihr erster Twin-Motor Parkfl yer sein nehmen Sie sich bitte die Zeit und lesen diese Bedienungsanleitung. Sie fi nden dort wichtige Information zu der Montage, den empfohlenen Dual Rates, dem Einbau optionaler Teile und vielem mehr. -
Seite 4: Binden Von Sender Und Empfänger
Binden von Sender und Empfänger Bindereferenz Tabelle Lesen Sie die Anleitungen zum Binden an einen Empfänger im Beim Bindevorgang wird der Empfänger des Steuergeräts so programmiert, Handbuch des Senders Position des Binknopfes am Sender. dass er den GUID-(Globally Unique Identifi er)-Code eines einzelnen Send- Stellen Sie sicher, dass der Sender ausgeschaltet ist. -
Seite 5: Einsetzen Des Akkus
2200mAh Kapazität und 25C haben. • Ihr Akku sollte ungefähr die gleiche Leistung, die gleichen Abmessungen und das gleiche Gewicht wie der ParkZone Li-Po-Akku haben, um in den Flugzeugrumpf zu passen, ohne den Schwerpunkt stark zu verändern. Armieren des Reglers und Empfängers Das Armieren des Reglers erfolgt nach dem Binden und nach jedem erneutem Anschluss des Akkus. -
Seite 6: Elektrisches E-Fl Ite Einziehfahrwerk
Wir empfehlen das optionale elektrische Einziehfahrwerk in die Tragfl äche einzubauen bevor diese am Rumpf montiert wird. Elektrisches E-fl ite Einziehfahrwerk OPTIONAL (EFLG100, separat erhältlich 1. Entfernen Sie das Röhrchen (A) mit der inneren Fahrwerksstrebe und Stell- ring (B) und Schrauben (C) von der linken und rechten Fahrwerksstrebe. Festes Fahrwerk 2. -
Seite 7: Montage Der Klappen
Wir empfehlen die Montage der optionalen Klappen in der Tragfl äche vor der Montage der Flächen am Rumpf durchzuführen. Montage der Klappen OPTIONAL 1. Schneiden Sie vorsichtig das Klebeband über der Servoöffnung ein dass die Lackierung nicht beschädigt wird. 2. Führen Sie die Servoanschlüsse in die Servoöffnungen dann durch die Fläche und durch die Öffnungen der Servokabelschächte wieder heraus. -
Seite 8: Montage Der Tragfl Äche
Montage der Tragfl äche 1. Drehen Sie den Verschlussriegel und entfernen die Klappe vom Rumpf. 2. Schieben Sie den Flächenverbinder (C) in den Rumpf. ACHTUNG: Quetschen oder beschädigen Sie keine Kabel wenn Sie die Tragfl äche am Rumpf montieren. 3. Schieben Sie die linke und rechte Tragfäche (D und E) auf den Flächen- verbinder und in die Flächenaufnahme am Rumpf während Sie die Servoanschlüsse durch die Öffnungen führen. -
Seite 9: Montage Des Höhenruders
Montage des Höhenruders 1. Schieben Sie die Leitwerksverbinder (A) durch die Öffnung im Heck des Flugzeuges. 2. Setzen Sie das rechte und linke Höhenleitwerk (B) wie abgebildet an den Rumpf und achten bitte darauf dass die Ruderhörner nach unten zeigen. 3. -
Seite 10: Motorkühlöffnungen
Setzen Sie die den Akku mit dem Ende ganz nach vorne in das Akkufach ein. Stellen Sie sicher, dass der Flugakku mit Klettband gesichert ist. Der Schwerpunkt und das Gewicht wurden mit einem ParkZone 11,1 Volt 2200mAh 25C LiPo Akku (PKZ1029) ermittelt. 73–83mm... -
Seite 11: Steuerrichtungstest
Steuerrichtungstest Prüfen Sie ob die Ruderbewegungen zu den Steuerbefehlen am Sender in die richtigen Richtungen arbeiten. Führen Sie nach dem Test die Failsafeeinstellungen durch. Stellen Sie dabei sicher, dass die Ruder auf Neutral und das Gas und die Trimmung in der niedrigsten Stellung befi nden. Führen Sie dann den Bindevor- gang noch einmal durch, dass diese Einstellungen übernommen werden. -
Seite 12: Dual Rates
Fliegen gezogen zu lassen um einen Kopfstand zu vermeiden. Fliegen Sie immer auf einem weiten offenen Feld mit ihre ParkZone Mosquito Vermeiden Sie nach dem Aufsetzen scharfe Kurven bis das Flugzeug langsam Ideal dafür ist ein zugelassener Modellfl uglatz. Sollten Sie nicht auf einem genug geworden ist, so dass es nicht mehr auf die Tragfl... -
Seite 13: Wartung Nach Dem Flug
Wartung nach dem Flug 1. Trennen Sie den Flugakku vom Regler/ESC (notwendig zur Sicherheit und 5. Reparieren bzw. ersetzen Sie beschädigte Bauteile. Akkuhaltbarkeit). 6. Lagern Sie den Flugakku gesondert vom Flugzeug und überwachen Sie die 2. Schalten Sie den Sender aus. Aufl... -
Seite 14: Leitfaden Zur Problemlösung
Leitfaden zur Problemlösung Problem Mögliche Ursache Lösung Das Flugzeug reagi- Das Gas befindet sich nicht im Leerlauf, und/oder die Gas- Steuerungen mit Gassteuerknüppel und Gastrimmung auf niedrigste Ein- trimmung ist zu hoch stellung zurücksetzen ert nicht auf Gas- eingaben, aber auf Gas-Servoweg ist niedriger als 100% Sicherstellen, dass der Gas-Servoweg 100% oder mehr beträgt andere Steuerungen... -
Seite 15: Garantieeinschränkungen
Garantieeinschränkungen Warnung Sicherheitshinweise Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eing- Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit esetzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie an Sachgütern führen. -
Seite 16: Kontakt Informationen
Kontakt Informationen Land des Kaufs Horizon Hobby Telefonnummer/E-Mail-Adresse Adresse Horizon Technischer Service service@horizonhobby.de Christian-Junge-Straße 1 Deutschland Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 25337 Elmshorn, Deutschland Konformitätsinformationen für die Europäische Union Konformitätserklärung laut Allgemeine Anforderungen (ISO/IEC 17050- Konformitätserklärung laut Allgemeine Anforderungen (ISO/IEC 17050- 1:2004, korrigierte Fassung 2007-06-15);... - Seite 17 Parkzone Mosquito: Propelleradapter Adaptateur d’hélice Adattatore elica: Mosquito PKZ6312 Scale Plastics Set: Mosquito Parkzone Mosquito: Scale Kunststoffteile Set de pièces de détails en plastique Set particolari in plastica: Mosquito Parkzone Mosquito: Kabinenhaube PKZ6313 Canopy w/Pilot: Mosquito Cockpit avec pilote : Mosquito Capottina con pilota: Mosquito m.Pilot...
-
Seite 18: Beschreibung
Optional Parts • Optionale Bauteile • Pièces optionnelles • Pezzi opzionali Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice Parkzone SV80 Servo mit langem PKZ1081 SV80 Long Lead 3-Wire Servo Servo SV80 câbles longs SV80 servo a 3 fi li con cavo lungo Kabel EFLG100 10-15 Main Electric Retracts E-fl... - Seite 19 © 2013 Horizon Hobby, Inc. ParkZone, E-flite, Celectra, EC3, DSM, DSM2, DSMX, DSMX logo, Z-Foam, the BNF logo, Plug-N-Play and ModelMatch are trademarks or registered trademarks of Horizon Hobby, Inc. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
