Technische informationen

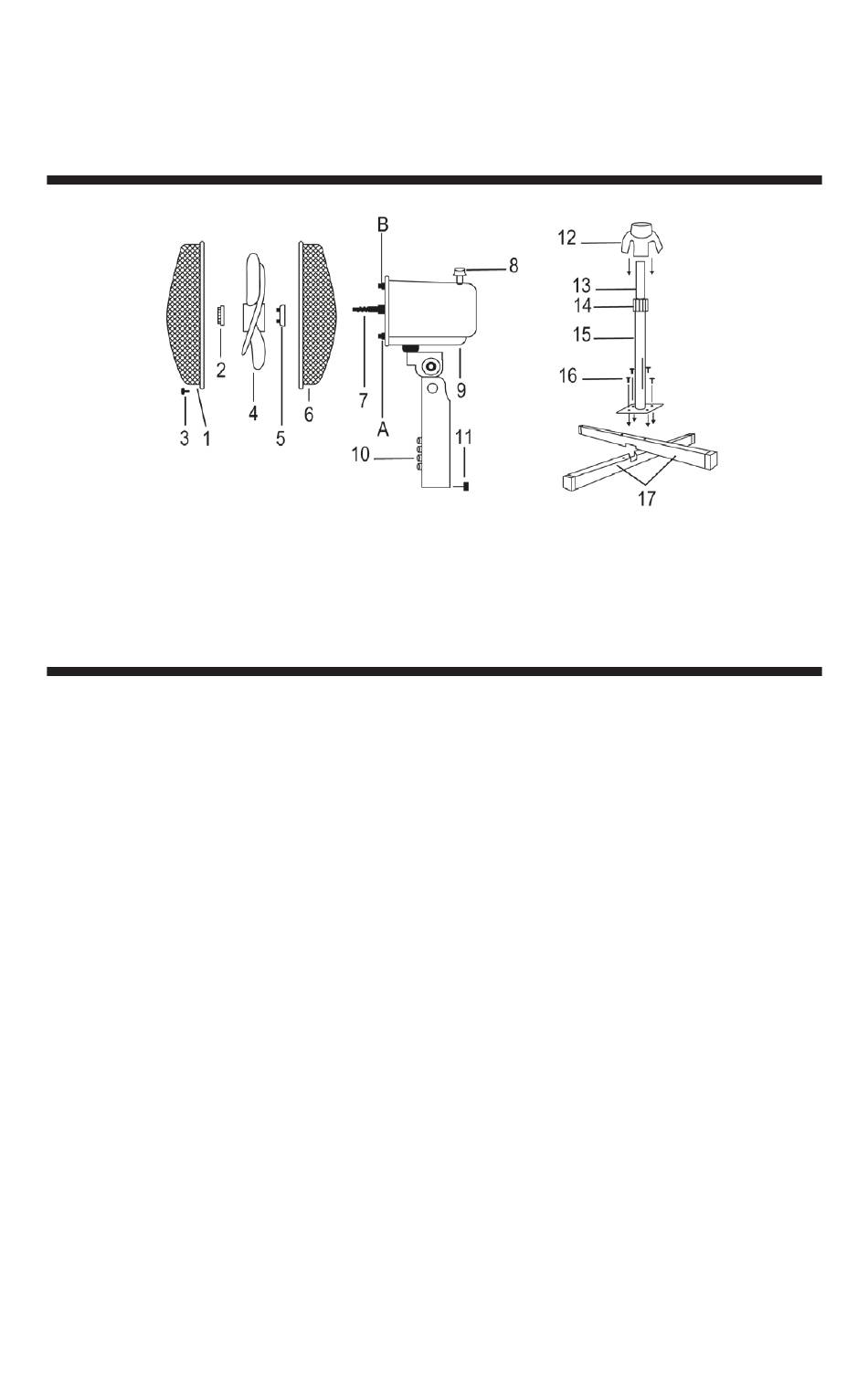

1. Die beiden Bauteile, welche den kreuzförmigen Sockel (17) bilden,
ineinanderstecken, wie in der Abbildung dargestellt.
2. Die Sockelstange (15) mit den Schrauben (16) anschrauben, die
zuvor vom kreuzförmigen Sockel abgeschraubt wurden (17).
3. Den Griff der Höheneinstellung (14) von der Sockelstange (15)
abschrauben und die kleine Verzierung (12) einsetzen. Die
verstellbare Stange (13) aus der Sockelstange (15) herausziehen,
dann den Griff der Höheneinstellung (14) wieder an der Sockelstange
(15) anschrauben. Die Schraube des Hauptteils (11) lockern.
4. Das Hauptteil in die verstellbare Stange (13) einführen. Die Schraube
(11) anschrauben.
5. Liegen Sie die Hinterseite der Gitter (6), an die Motor, die tragegriff
soll oben sein.
6. Dann schrauben Sie die Gitterbefestigung-Mutterschraube an. (5).
7. Drücken sie die Blätter (4) fast an die Motorwelle (7), sichern Sie es
mit die Nut (2).
8. Drücken Sie die Vorderseite der Gitter (1) an die Hinterseite (6),
sichern Sie es erst mit die Klemmen, dann mit die Schraube (3).
16
GERÄT MONTAGE
