Anschluss

Vorsicht!
Einhaltung der Norm EN 50130-4-für Alarmanlagen – CCTV für Sicherheitsanwendungen
Zur Erfüllung der Anforderungen der Norm EN 50130-4 für Alarmanlagen ist eine zusätzliche
!
unterbrechungsfreie Stromversorgung (USV) erforderlich. Gemäß der auf dem Datenblatt
angegebenen Leistungsstufe muss die Umschaltzeit der USV 2 bis 6 ms und die
Speicherlaufzeit mehr als 5 s betragen.
Hinweis: Beachten Sie die nationalen elektrotechnischen Sicherheitsvorschriften hinsichtlich
der Anforderungen und Einschränkungen beim Bündeln von Kabeln.
4
Etikett-ID
AC24V
AC24V
EARTH
4
2
1
1

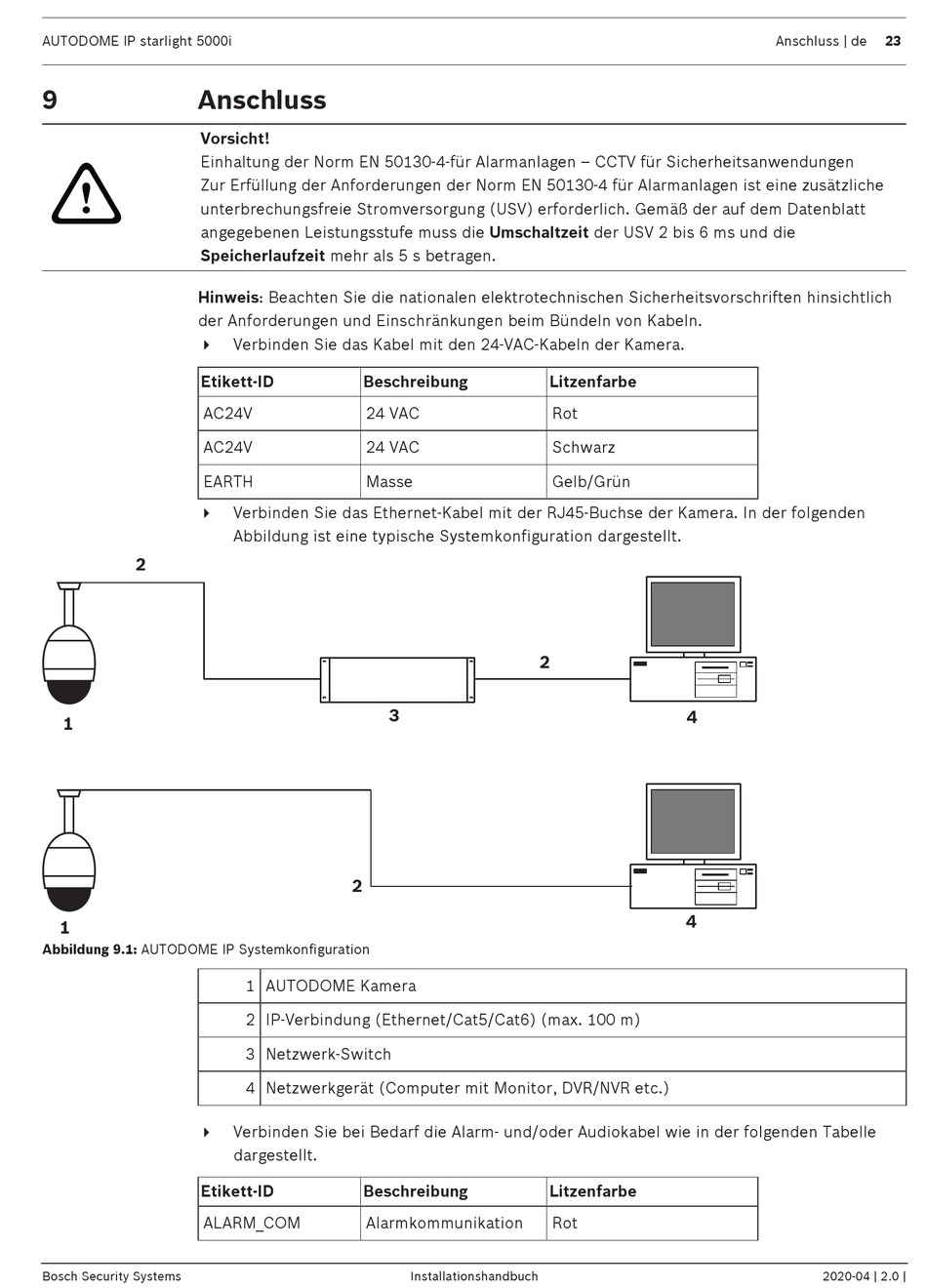

Abbildung 9.1: AUTODOME IP Systemkonfiguration
4
Etikett-ID
ALARM_COM
Bosch Security Systems
Verbinden Sie das Kabel mit den 24‑VAC‑Kabeln der Kamera.
Beschreibung
24 VAC
24 VAC
Masse
Verbinden Sie das Ethernet-Kabel mit der RJ45‑Buchse der Kamera. In der folgenden
Abbildung ist eine typische Systemkonfiguration dargestellt.
3
2
1 AUTODOME Kamera
2 IP-Verbindung (Ethernet/Cat5/Cat6) (max. 100 m)
3 Netzwerk-Switch
4 Netzwerkgerät (Computer mit Monitor, DVR/NVR etc.)
Verbinden Sie bei Bedarf die Alarm‑ und/oder Audiokabel wie in der folgenden Tabelle
dargestellt.
Beschreibung
Alarmkommunikation
Litzenfarbe
Rot
Schwarz
Gelb/Grün
2
Litzenfarbe
Rot
Installationshandbuch
Anschluss | de
4
4
