moderano MIRANO R4843 Montage Seite 4

Werbung

Bild 6
Befestigung Abdeckplatten 12mm an
markierten Punkten von innen!
1
(Senkschraube 4x 27mm und Abdeck-
Kappen in Korpusfarbe)

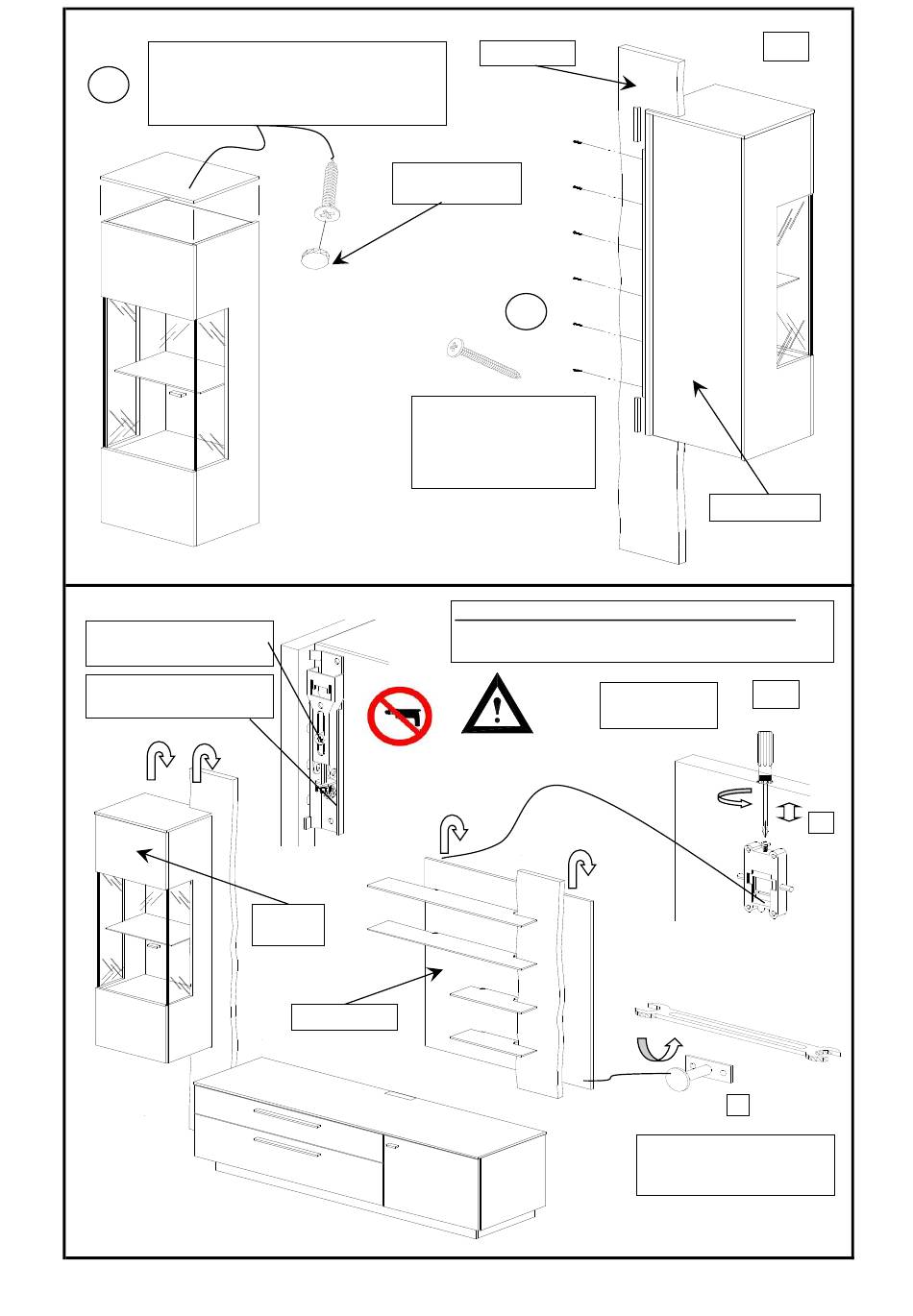

Bild 7, Hängschrank+ Wandpaneel einhängen
obere Justierschraube =
Tiefenverstellung
untere Justierschraube =
Höhenverstellung
Montage LC_Mirano allg.-ab R4843.xlsx
Abdeck-Kappe,
d= 12mm
WP-massiv mit
Hängeschrank verbinden,
6 St. Tellerschraube 3,5x
30mm
Hänge-
schrank
Wandpaneel
07.03.2017/EFF
WP-massiv
2
Justierung der Hängeschränke+ Wandpaneele
- Achtung!! Kontrollieren, dass alle Beschläge in
der Schiene eingehängt sind.
Justierung
Wandpaneele
LC2
Hängeschrank
LC2
+/-
Neigung Wandpaneel mit
Gabelschlüssel SW 8
einstellen
Seite 4/14
+/-
