24 Ungekühlte IR-Kamera PYROVIEW
1

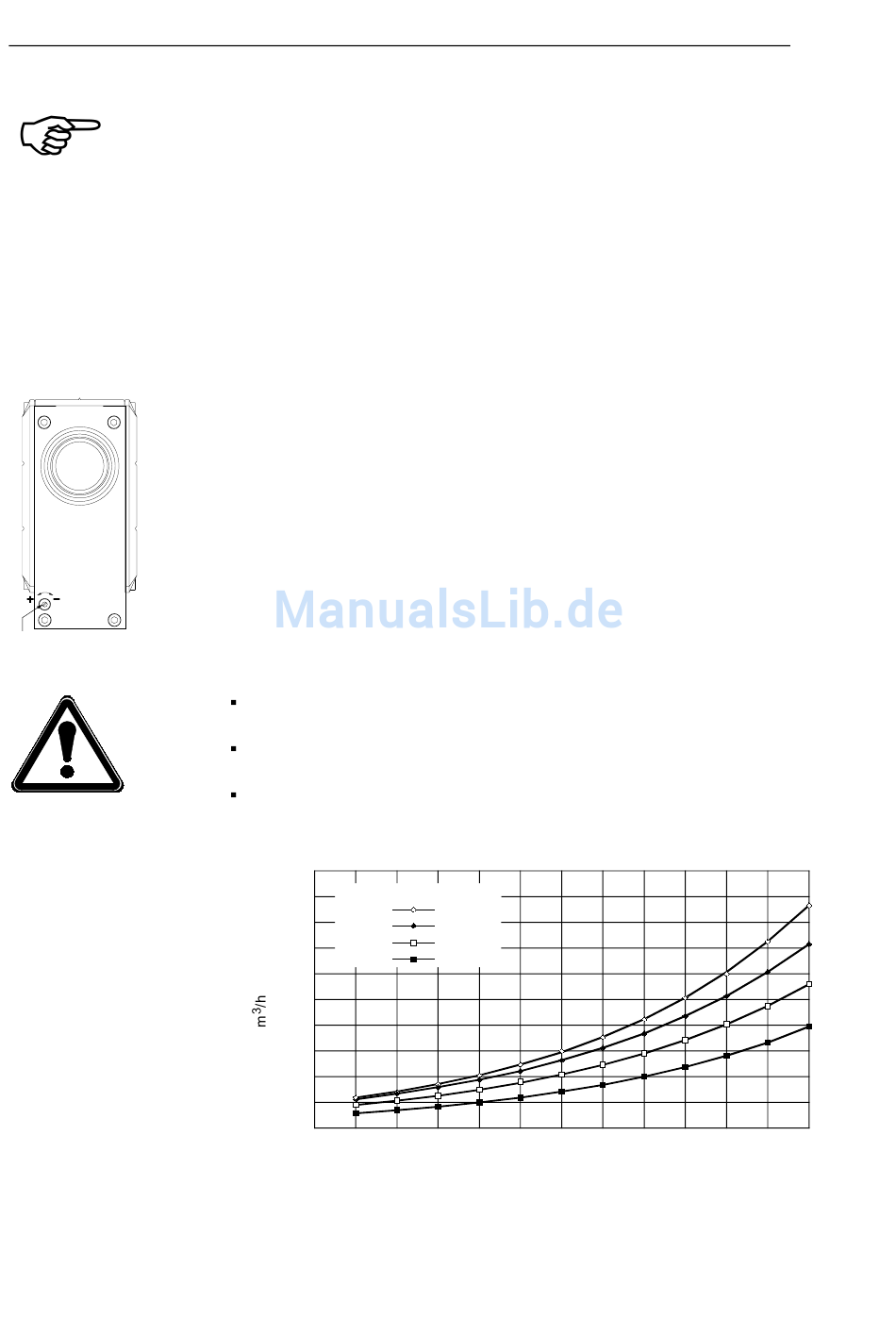

Drosselanordnung (1)
Der Einsatz der Kühlung bei hoher Luftfeuchtigkeit kann zum Beschlagen des Gerätes
insbesondere der Optik führen! Durch Einsatz der Luftspülung kann dem Beschlagen
der Optik vorgebeugt werden.
Luftspülung
Der Lieferumfang ist von der bestellten Ausführung abhängig, so dass nicht alle
genannten Teile fester Lieferbestandteil sind.
Zur Verhinderung von Messergebnisverfälschungen und Verschmutzungen der
Objektivlinse durch Staubpartikel, Wasserdampf oder Rauch wird an der Drossel (vgl.
linkes Bild) der Luftstrom eines Luftspülkreislaufes eingestellt. Hierdurch wird der
Sichtweg im Schutzrohr vor der Objektivlinse und unmittelbar davor freigeblasen.
Je nach Umgebungsbedingungen kann zur Optimierung der Vordruck und die Einstellung
der Drossel variiert werden.
Stört der Luftstrom den Prozess, ist die Drossel bei entsprechend niedrigem Vordruck
weiter zu schließen.
Eine Druckluft-Wartungseinheit mit Druckanzeige und Filterwasserabscheider wird stets
empfohlen.
Für kurze Messentfernungen (< 0,3 m) muss beachtet werden, dass die ausströmende
Luft das Messobjekt abkühlen kann!
Die Luft muss frei von Staub, Wasser, Dämpfen und aggressiven Gasen sein, welche
die Objektivlinse angreifen könnten!
Maximaler Anschlussdruck 2 bar!
Die Druckluft ist rechtzeitig anzuschalten und erst wieder abzustellen, wenn sicher ist,
dass ein Beschlagen der Objektivlinse nicht mehr möglich ist!
2,0
Druck am Luftanschluss
1,8
2,0 bar
1,6
1,5 bar
1,0 bar
1,4
0,5 bar
1,2
1,0
0,8
0,6
0,4
0,2
0,0
zu 1 2
Luftdurchflussmenge eines Spülkreislaufes
3 4 5 6 7
Drossel-Umdrehungen (nach links)
8 9 10 11 offen
