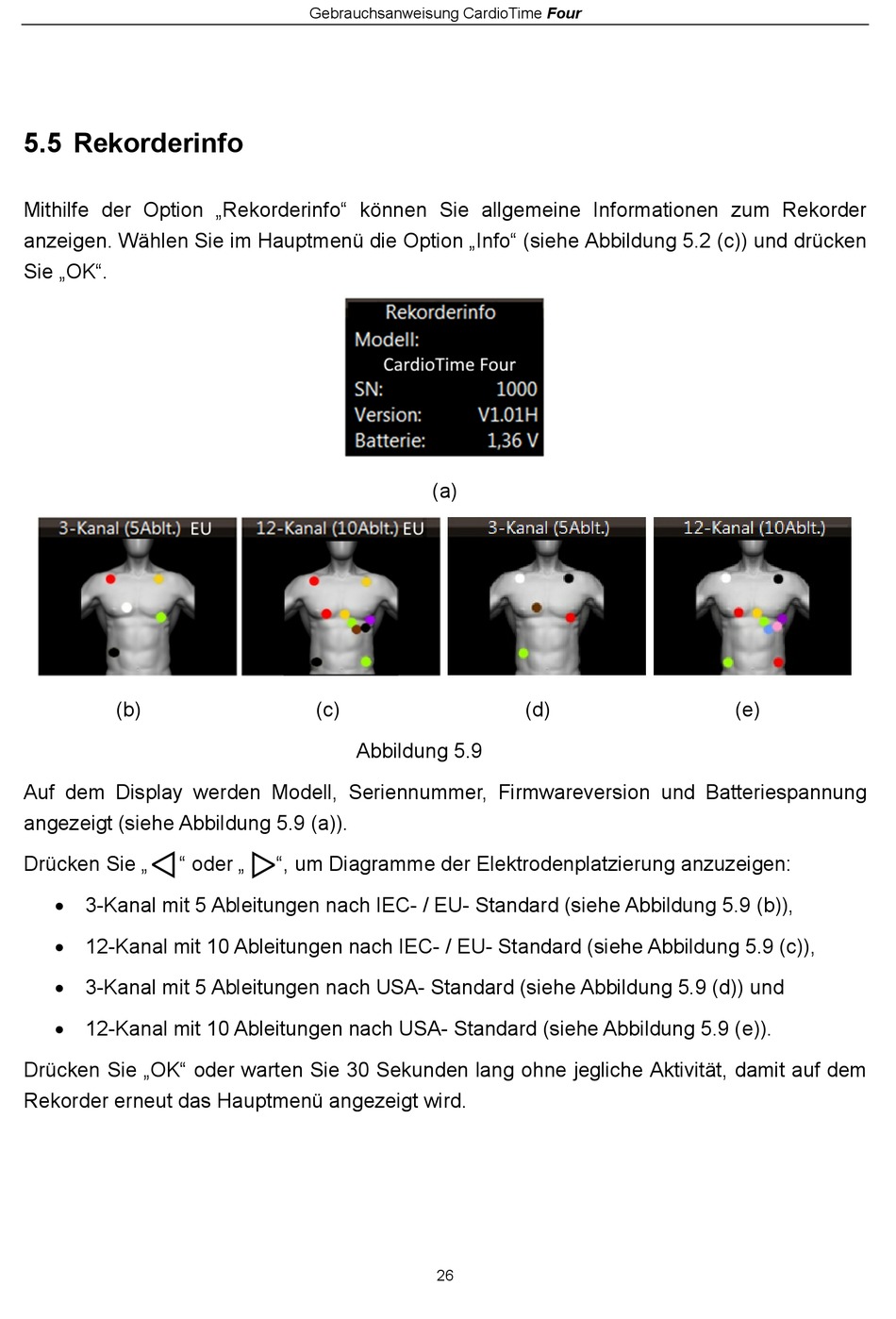

Rekorderinfo - Zimmer CardioTime Four Gebrauchsanweisung

5.5 Rekorderinfo

Mithilfe der Option „Rekorderinfo" können Sie allgemeine Informationen zum Rekorder
anzeigen. Wählen Sie im Hauptmenü die Option „Info" (siehe Abbildung 5.2 (c)) und drücken
Sie „OK".
(b)
Auf dem Display werden Modell, Seriennummer, Firmwareversion und Batteriespannung
angezeigt (siehe Abbildung 5.9 (a)).
Drücken Sie „ " oder „
 3-Kanal mit 5 Ableitungen nach IEC- / EU- Standard (siehe Abbildung 5.9 (b)),
 12-Kanal mit 10 Ableitungen nach IEC- / EU- Standard (siehe Abbildung 5.9 (c)),
 3-Kanal mit 5 Ableitungen nach USA- Standard (siehe Abbildung 5.9 (d)) und
 12-Kanal mit 10 Ableitungen nach USA- Standard (siehe Abbildung 5.9 (e)).
Drücken Sie „OK" oder warten Sie 30 Sekunden lang ohne jegliche Aktivität, damit auf dem
Rekorder erneut das Hauptmenü angezeigt wird.
Gebrauchsanweisung CardioTime Four
(a)
(c)
Abbildung 5.9
", um Diagramme der Elektrodenplatzierung anzuzeigen:
26
(d) (e)
