7) Die Kanal-Elektroden-Zuweisungen
10 Ableitungen sind in Tabelle 4.5 zusammengefasst und Abbildung 4.11 veranschaulicht
die Elektrodenplatzierung gemäß USA- Standard.
Tabelle 4.5, Zuweisung der Elektroden zu den Kanälen für eine 12-Kanal-EKG-Aufzeichnung
mit 10 Ableitungen gemäß USA- Standard
Elektroden-
kennzeichnung
RA
LA
V1
V2
V3
V4
V5
V6
RL
LL

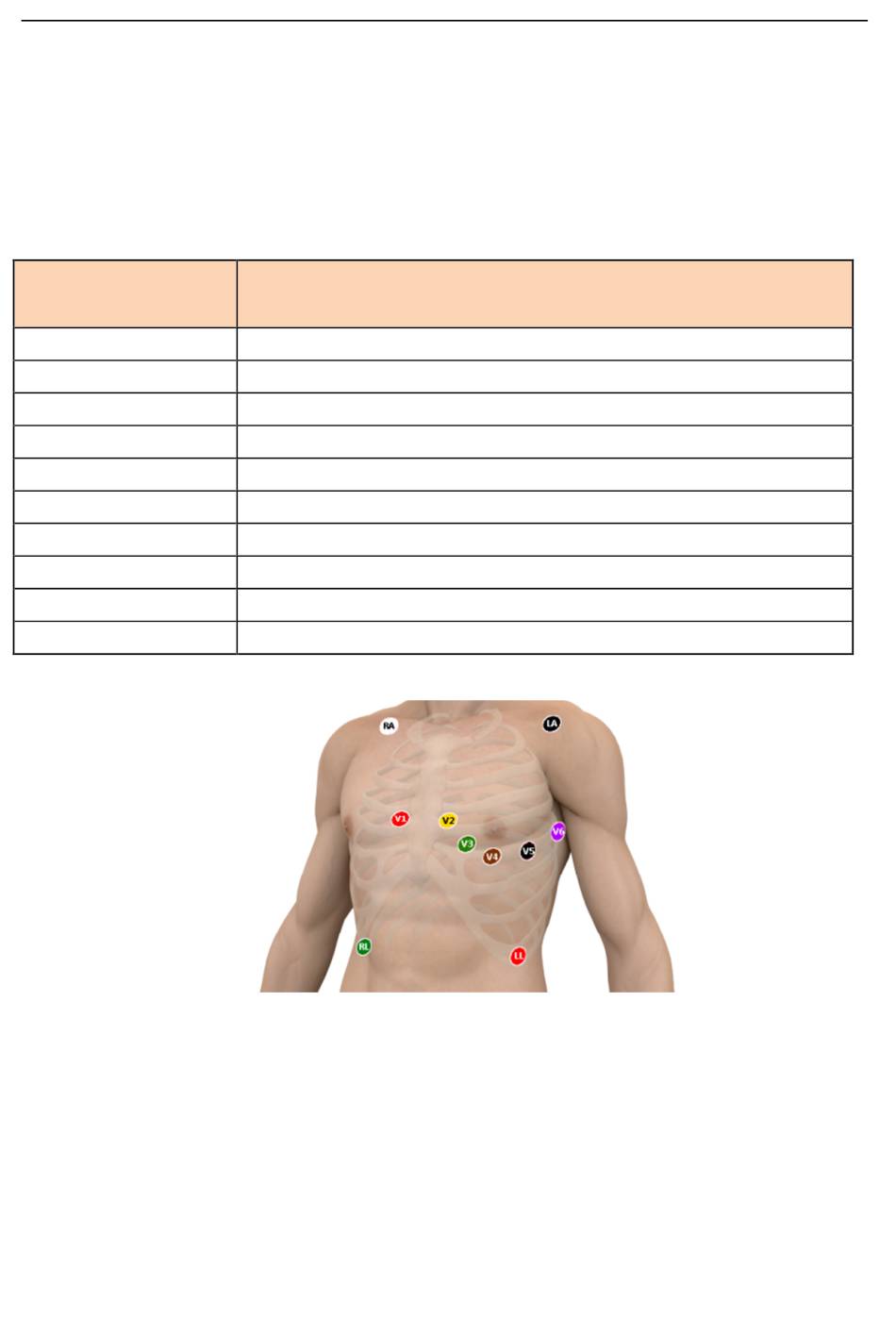

Abbildung 4.11, Elektrodenplatzierung für eine 12-Kanal-EKG-Aufzeichnung mit 10
Gebrauchsanweisung CardioTime Four
Auf der rechten Schulter unterhalb des Schlüsselbeins
Auf der linken Schulter unterhalb des Schlüsselbeins
Im IV. Interkostalraum am rechten Sternalrand
Im IV. Interkostalraum am linken Sternalrand
Auf der 5. Rippe zwischen V2 und V4
Im V. Interkostalraum auf der linken Medioklavikularlinie
Auf der linken vorderen Axiallinie auf Höhe von V4
Auf der linken mittleren Axiallinie auf der Höhe von V4
Am rechten unteren Rippenbogen
Am linken unteren Rippenbogen
Ableitungen nach USA- Standard
für eine 12-Kanal-EKG-Aufzeichnung
