4.3.2 Elektrodenplatzierung

1) Die Elektroden müssen auf dem Brustbein oder den Rippen, nicht jedoch zwischen den
Rippen platziert werden. Bei weiblichen Patienten ist eine Platzierung auf den Brüsten zu
vermeiden.
2) Das EKG-Kabel wird über einen HDMI-Steckverbinder an den Rekorder angeschlossen.
Stellen Sie sicher, dass das Kabel richtig am HDMI-Anschluss angeschlossen ist.
3) Die Kanal-Elektroden-Zuweisungen
Ableitungen sind in Tabelle 4.1 zusammengefasst und Abbildung 4.7 veranschaulicht die
Elektrodenplatzierung gemäß IEC- / EU- Standard.
Tabelle 4.1, Zuweisung der Elektroden zu den Kanälen für eine 3-Kanal-EKG-Aufzeichnung
mit 5 Ableitungen gemäß IEC- / EU- Standard

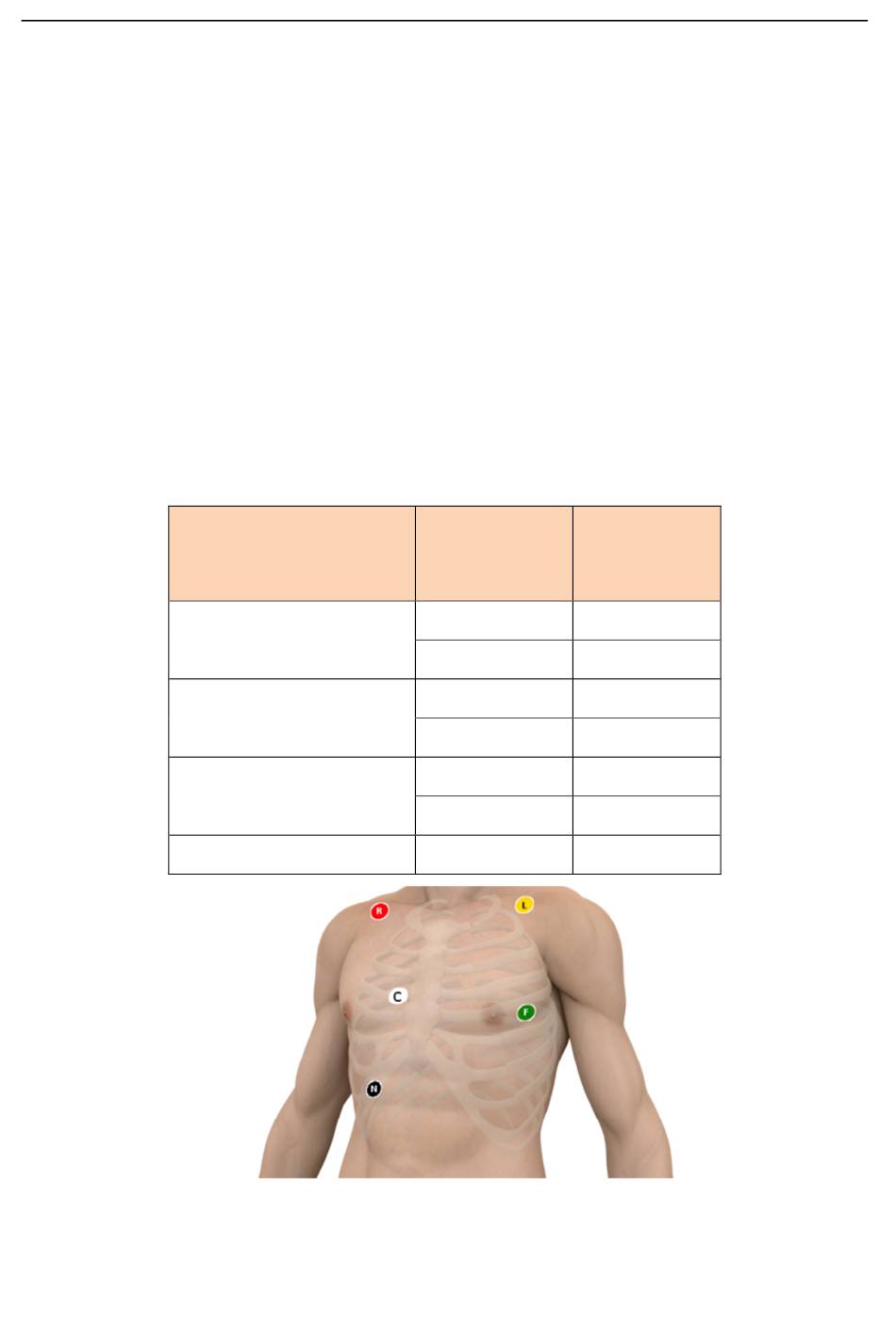

Abbildung 4.7, Elektrodenplatzierung für eine 3-Kanal-EKG-Aufzeichnung mit 5 Ableitungen
Gebrauchsanweisung CardioTime Four
Kanal
K1
K2
K3
Referenzelektrode
nach IEC- / EU- Standard
für eine 3-Kanal-EKG-Aufzeichnung
Farbe
Elektroden-
anschluss
Rot (+)
Grün (-)
Weiß (+)
Gelb (-)
Grün (+)
Gelb (-)
Schwarz
16
Position
R
F
C
L
F
L
N
mit 5
