Pericolo di danni a cose o persone dovuto a movimenti incontrollati!
Se al momento del montaggio dell'attuatore rotante l'aria compressa è collegata, è possibile
che si verifichino lesioni alle persone o danni all'impianto.
Assicurarsi che l'alimentazione pneumatica sia stata tolta dalla parte rilevante
dell'impianto mentre l'attuatore rotante viene montato.
Assicurarsi che l'apparecchio sia completamente montato prima di collegare
l'alimentazione dell'aria compressa.
Se l'impianto deve essere lasciato incustodito durante i lavori di montaggio, assicurarsi
che l'alimentazione dell'aria compressa non possa essere attivata nuovamente.
AVENTICS
3a
2

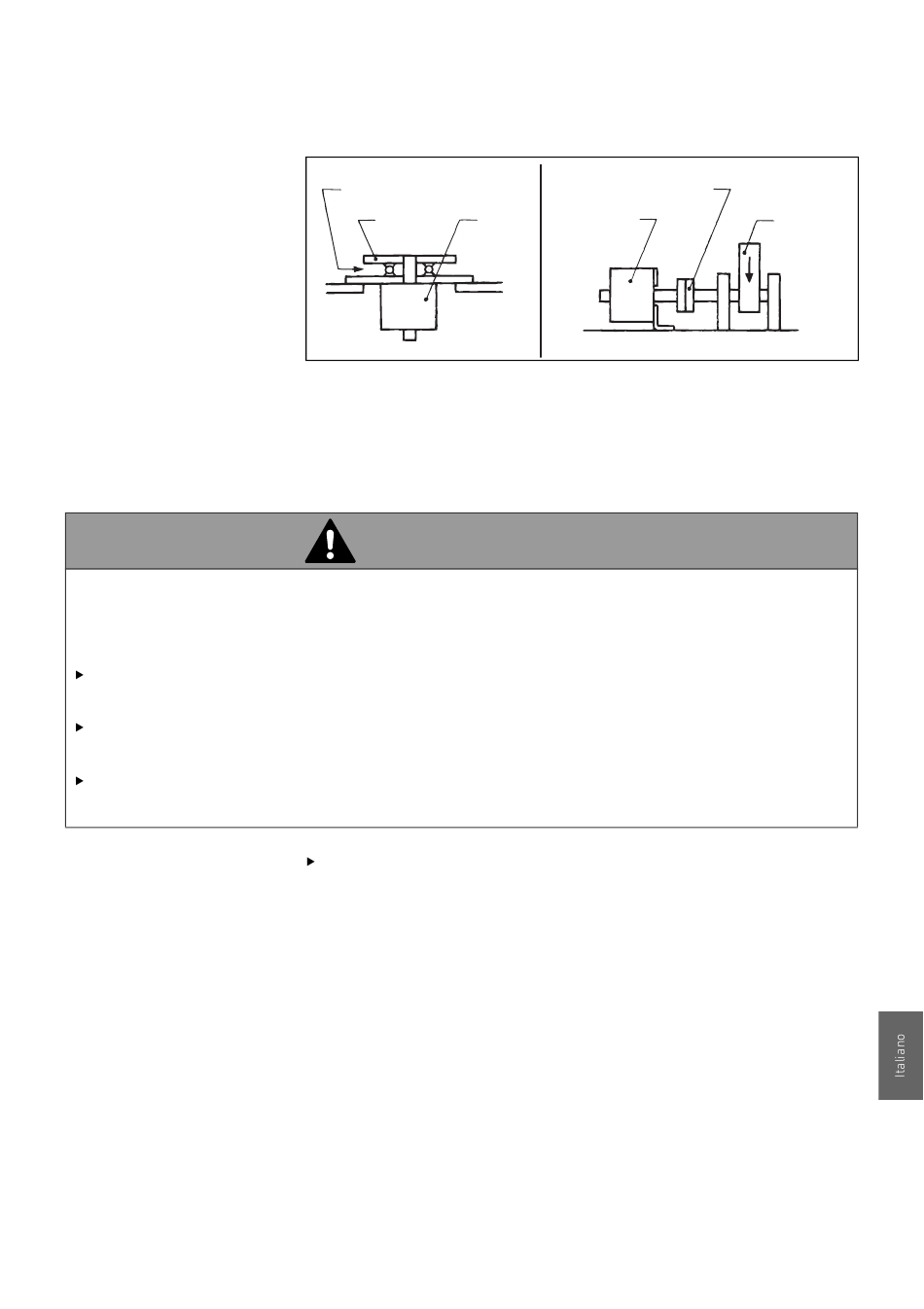

Fig. 3: Ripartizione del carico pesante
1 Attuatore rotante
2 Carico assiale
3 Cuscinetto assiale
AVVERTENZA
Se viene applicato un carico sull'albero dell'attuatore rotante,
la forza sviluppata deve essere assorbita dall'albero stesso.
Ved. Fig. 4.
| RAK | R402005099–BDL–001–AB
1
1
1 Attuatore rotante
2 Carico radiale
3 Boccola
97
