AVENTICS
6.1

Einstellbaren Anschlag einbauen

Der Drehantrieb in den Größen 2 bis 5 besitzt einen einstellbaren
Anschlag bestehend aus einem Schwenkarm, der an der Welle auf
der Rückseite des Drehantriebs befestigt ist, und zwei Anschlägen,
die mit Stellschrauben eingestellt werden. Der Schwenkarm (1)
und der Bezugspunktanschlag (2) sind bei Lieferung bereits
eingebaut. Der einstellbare Drehwinkelanschlag (3) wird bei der
Montage eingebaut (siehe Abb. 5).
Bringen Sie den einstellbaren Drehwinkelanschlag (3) mit Hilfe
1.
der beigelegten Schrauben (4) in die gewünschte Position (in
Intervallen von 15
Befestigen Sie die Feineinstellschraube (5) und die
2.
Kontermutter (6) im Drehwinkelanschlag.
4
3
2
1

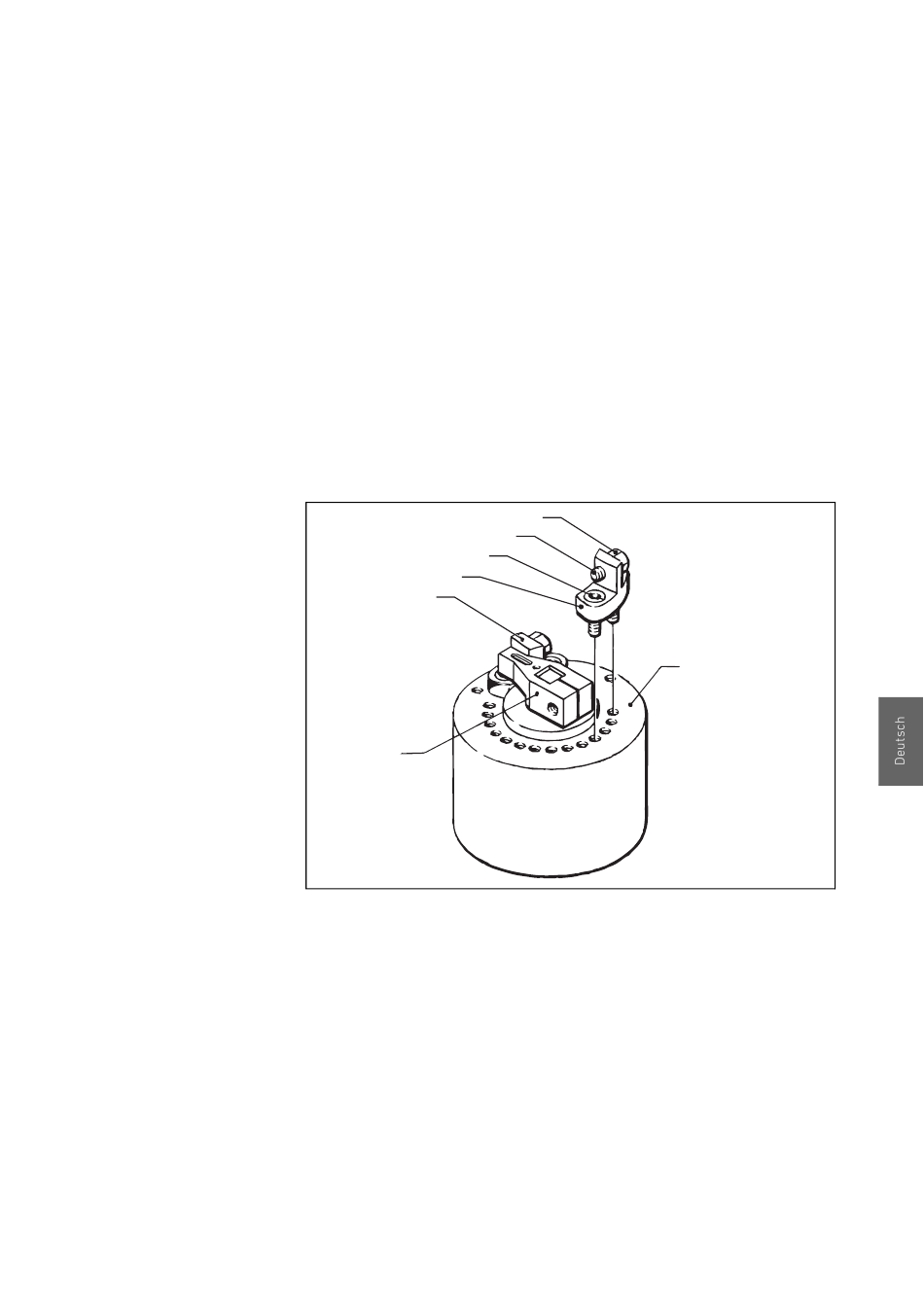

Abb. 5: Einstellbaren Anschlag einbauen
Stellen Sie die Drehwinkel mit Hilfe der Feineinstellschrauben
3.
ein. Siehe Winkeleinstellbereich in Abb. 6 und Tabelle 1.
Bringen Sie entweder den Schutzdeckel oder die Sensoreinheit
4.
an, die als Zubehör erhältlich sind. Siehe Seite 15.
| RAK | R402005099–BDL–001–AB
°
).
6
5
00133603
13
7
