6.4

Montaggio del sensore, grandezze da 6 a 8

Il sensore per l'attuatore rotante nelle grandezze da 6 a 8 viene
applicato al corpo dell'attuatore rotante con un portasensori ed
una piastra di fissaggio. Il sensore, il portasensori e la piastra di
fissaggio vengono ordinati e forniti separatamente. Possono
essere montati due sensori con portasensori. Per l'utilizzo dei
sensori è necessario un braccio oscillante con magnete.
Fissare uno o due sensori (1) alla piastra di fissaggio (3) con la
1.
vite di fissaggio fornita (2).
Fissare la piastra di fissaggio (3) all'attuatore rotante (5) con la
2.
vite di fissaggio fornita (4).

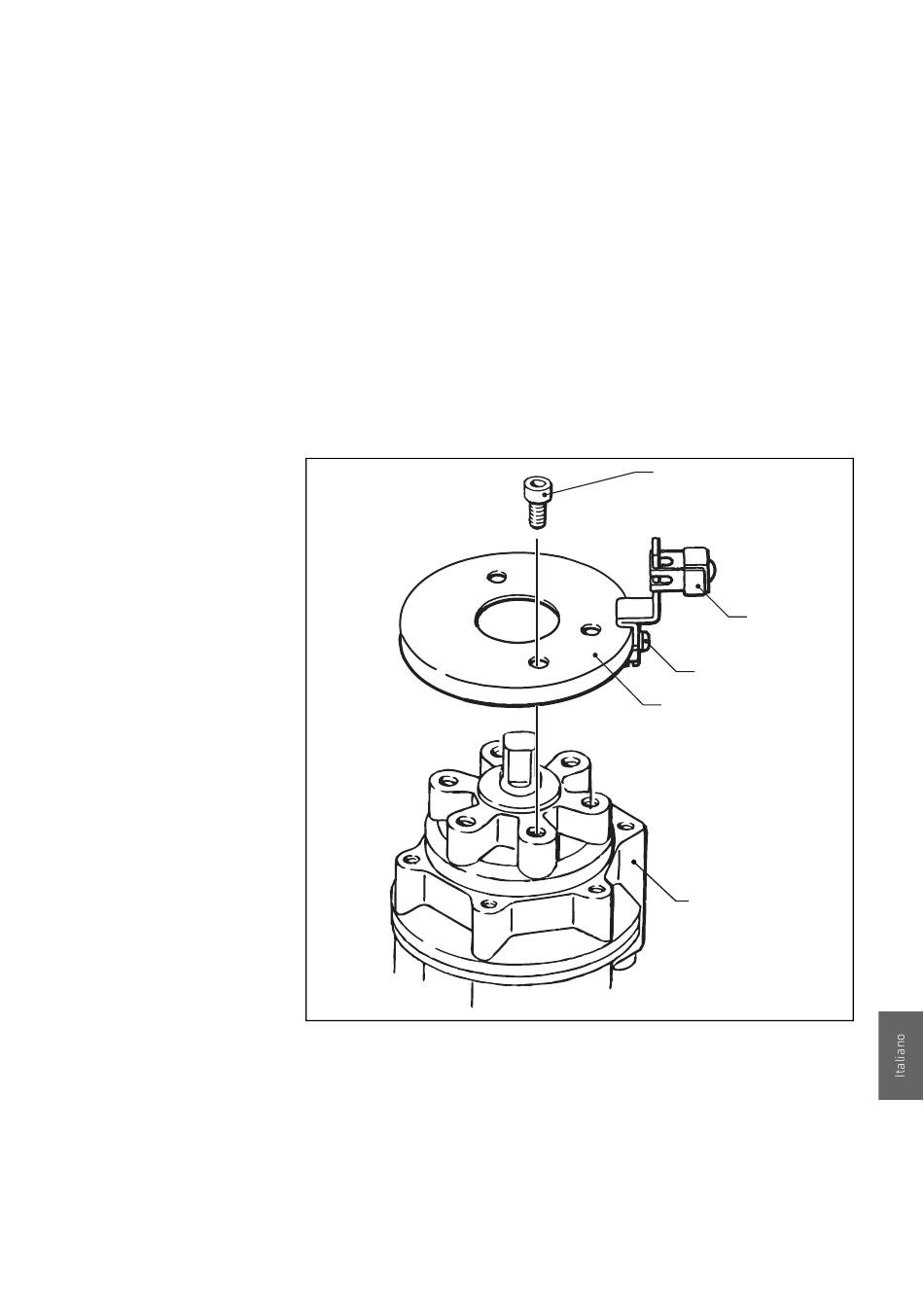

Fig. 9: Montare il sensore per le grandezze da 6 a 8
Posizionare il sensore nel portasensori e collegarlo come da
3.
Fig. 8 a pag. 102.
Se necessario regolare la posizione del sensore allentando la
4.
vite di fissaggio del portasensori (2). Stringere la vite quando il
portasensori si trova nella posizione desiderata.
| RAK | R402005099–BDL–001–AB
4
3
103
1
2
5
00133643
