Assemblaggio

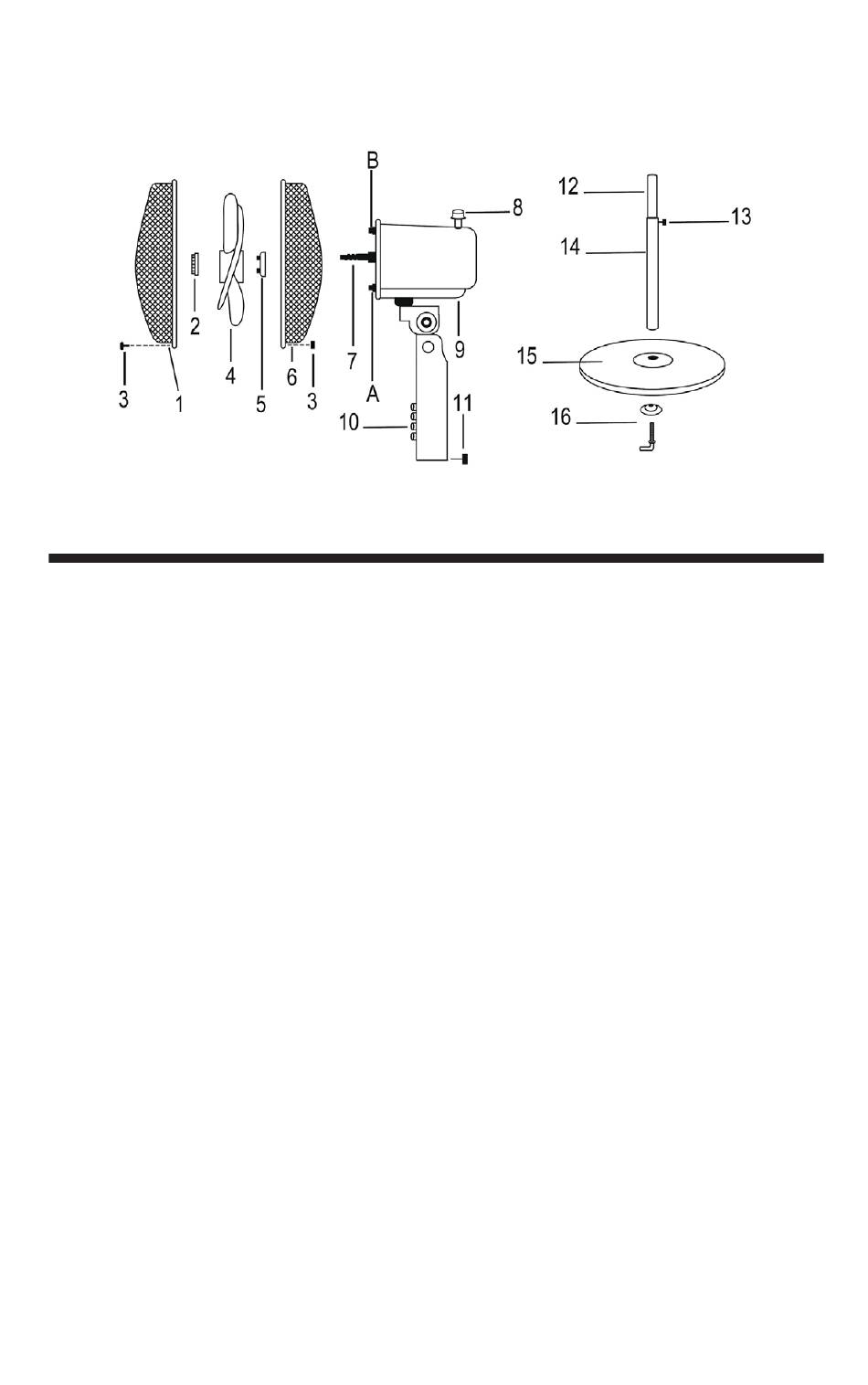

1. Svitare la vite e rimuovere la rondella (16) dall'asta base (14).
2. Inserire l'asta base (14) attraverso il foro presente sulla base (15).
3. Capovolgere la base (15) in modo l'asta base (14) sia rivolto verso il
pavimento quindi posizionare la rondella nel foro presente sotto alla base
ed avvitare saldamente la vite (16). Capovolgere nuovamente la base,
con l'asta base fissata.
4. Svitare la manopola di regolazione altezza (13) dall'asta base (14) ed
estrarre l'asta di regolazione (12). Riavvitare la manopola di regolazione
altezza (13) sull'asta base (14).
5. Allentare la vite del corpo principale (11).
6. Inserire il corpo principale sull'asta di regolazione (12). Stringere la vite
(11) per assicurarlo.
7. Svitare la ghiera di fissaggio ventola (2) dall'albero motore (7)
ruotandola in senso orario
8. Svitare la ghiera di fissaggio della griglia posteriore (5) dall'albero
motore (7) ruotandola in senso antiorario.
9. Inserire la griglia posteriore (6) sull'albero motore (7) in modo che i
tre pin di incastro (A-B) si inseriscano sui fori della griglia posteriore.
Avvitare la ghiera di fissaggio (5) ruotandola in senso orario.
10. Inserire la ventola (4) sull'albero motore (7) e fissarla ruotando in
senso antiorario l'apposita ghiera di fissaggio (2).
11. Aprire le clip della griglia anteriore (1) e posizionarla sulla griglia
posteriore (6) in modo che il logo sulla borchia centrale sia in posizione
orizzontale parallela al pavimento.
12. Trovata la giusta posizione chiudere le clip ed inserire la vite di
sicurezza griglia (3).
