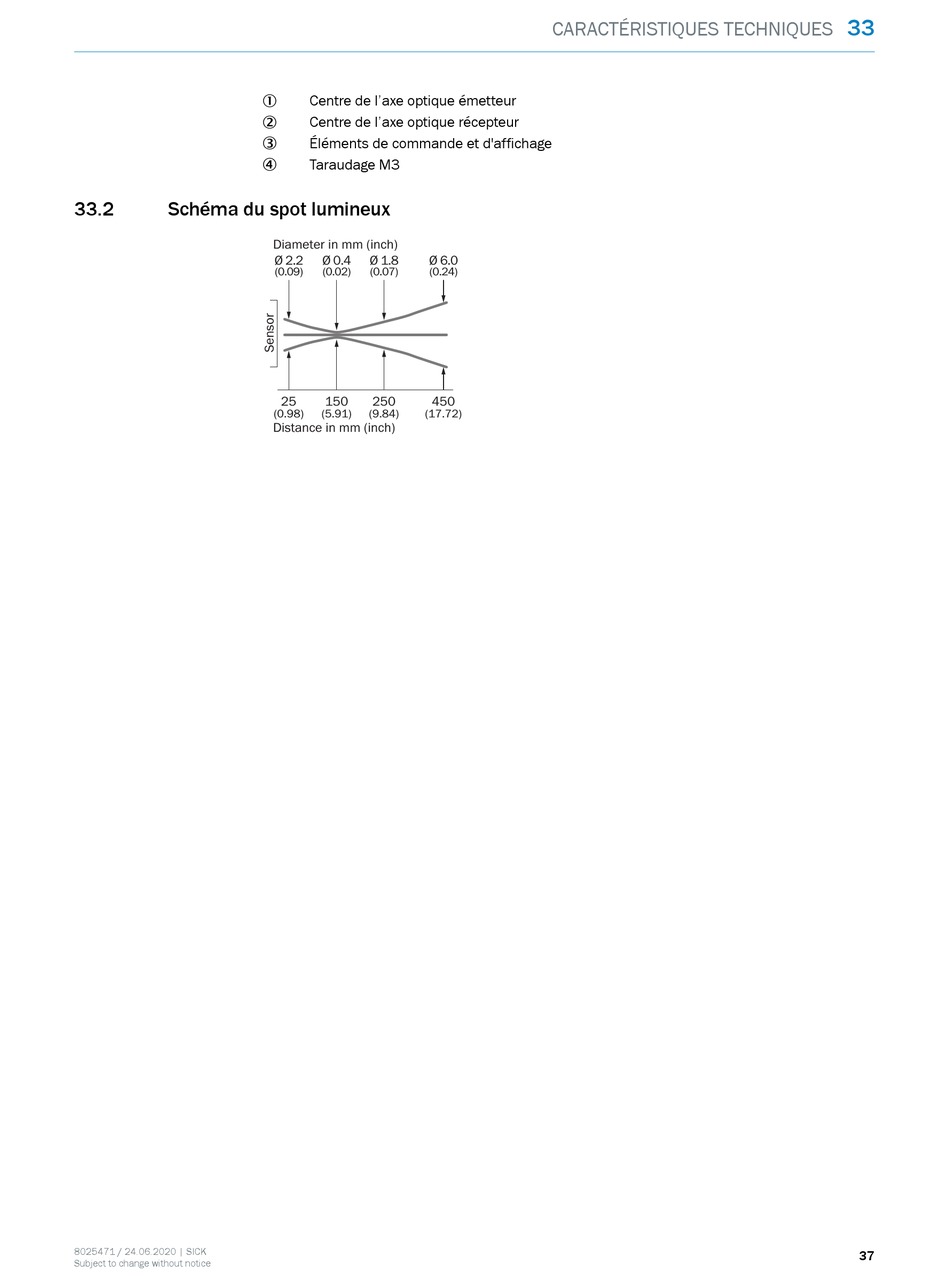

33.2 Schéma du spot lumineux
8025471 / 24.06.2020 | SICK
Subject to change without notice
Centre de l'axe optique émetteur
1
Centre de l'axe optique récepteur
2
Éléments de commande et d'affichage
3
Taraudage M3
4
Diameter in mm (inch)
Ø 2.2 Ø 0.4 Ø 1.8 Ø 6.0
(0.09) (0.02) (0.07) (0.24)
25 150 250 450
(0.98) (5.91) (9.84) (17.72)
Distance in mm (inch)
