ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

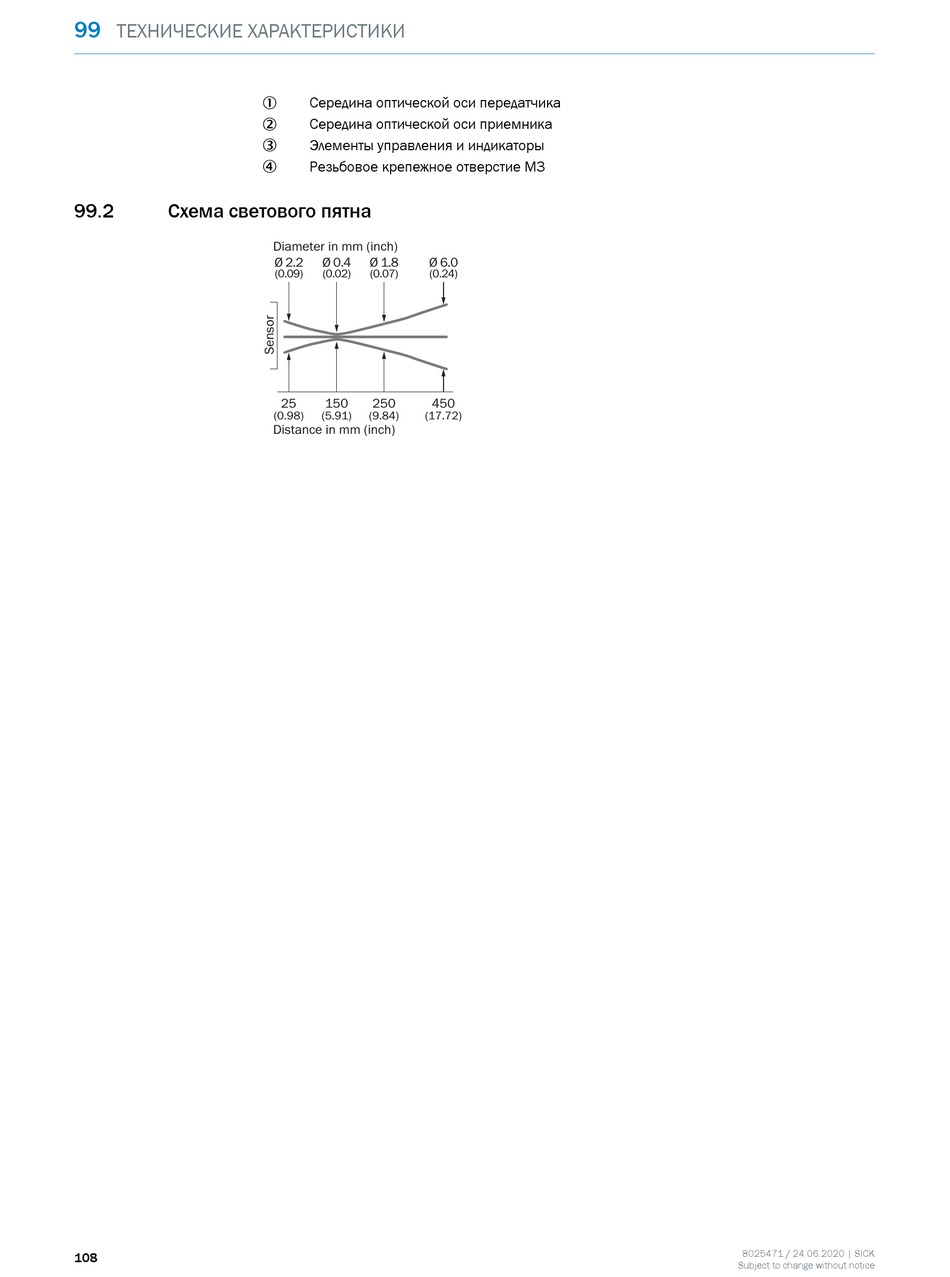

99.2 Схема светового пятна
108
Середина оптической оси передатчика
1
Середина оптической оси приемника
2
Элементы управления и индикаторы
3
Резьбовое крепежное отверстие М3
4
Diameter in mm (inch)
Ø 2.2 Ø 0.4 Ø 1.8 Ø 6.0
(0.09) (0.02) (0.07) (0.24)
25 150 250 450
(0.98) (5.91) (9.84) (17.72)
Distance in mm (inch)
