Axis Communications 207 Installationsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Axis Communications 207
Inhaltszusammenfassung für Axis Communications 207
-
Seite 31: Installationsschritte

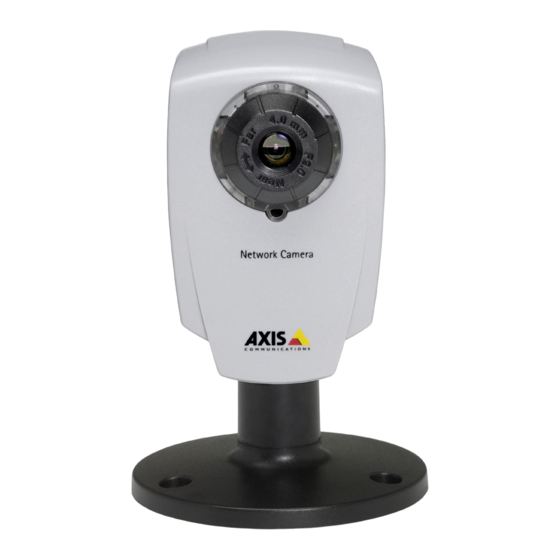

Seite 31 AXIS 207/207W/207MW Installationsanleitung In dieser Anleitung wird die Installation der AXIS 207/207W/207MW Network Camera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter www.axis.com/techsup zur Verfügung steht. -
Seite 32: Hardwareübersicht
Betriebs-Anzeige (LED) Abmessungen AXIS 207: H × B × T = 85 × 55 × 34 mm Gewicht = 177 g (einschließlich Ständer, ohne Netzteil) AXIS 207W/MW: H × B × T = 85 × 55 × 40 mm (ohne Antenne) - Seite 33 Eingang verbinden; zum Deaktivieren nicht darf maximal 10 V DC anschließen. betragen! Masse AXIS 207 = Pin 2 Masseanschluss AXIS 207W/MW = Pin 1 Zusatzstromei AXIS 207 = Pin 1 Dieser Pin steht als zusätzlicher Spannung = 4,9–5,1 V DC...
-
Seite 34: Anschlussschaltbild
(siehe obige Tabelle) z. B. Taster Relais Masse Gerät WICHTIG! Dieses Schaltbild nur für die Kameras AXIS Kamera 207W und AXIS 207MW gilt. Bei der AXIS 207 weichen Anschluss- Anschlussbelegung und Stromversorgung ab (siehe obige Tabelle). LED-Anzeigen Farbe Bedeutung Drahtlos- Leuchtet... -
Seite 35: Hardware Installieren
AXIS 207/207W/207MW Installationsanleitung Seite 35 3. Hardware installieren WICHTIG! Die AXIS 207/207W/207MW ist nur für die Verwendung in Innenräumen vorgesehen und muss grundsätzlich so aufgestellt werden, dass sie keiner direkten Sonneneinstrahlung oder starkem Halogenlicht ausgesetzt ist, da dies zu dauerhaften Schäden am Bildsensor führen kann. Die Garantie von Axis erstreckt sich nicht auf Beschädigungen infolge zu starker Lichteinstrahlung. - Seite 36 • Falls ein Festlegen der IP-Adresse nicht möglich ist, müssen ggf. die Einstellungen der Firewall überprüft werden. • Weitere Informationen zu alternativen Methoden zum Festlegen bzw. Ermitteln der IP-Adresse der AXIS 207/207W/207MW (z. B. in anderen Betriebssystemen) finden Sie auf seite 39.
-
Seite 37: Axis Ip Utility - Einzelne Kamera/Kleine Installation
IP-Adresse mit Seriennummer festlegen und 2. Klicken Sie auf die Schaltfläche geben Sie Seriennummer und IP-Adresse der AXIS 207/207W/207MW ein. Die Seriennummer befindet sich auf dem Produktaufkleber. 3. Klicken Sie auf die Schaltfläche IP-Adresse festlegen und folgen Sie den Anweisungen. -
Seite 38: Axis Camera Management - Mehrere Kameras/Große Installation
Camera Management. Doppelklicken Sie auf das Symbol der AXIS 207/207W/207MW, um die Startseite der Kamera zu öffnen. 3. Anweisungen zum Festlegen des Kennworts finden Sie auf seite 40. IP-Adresse für mehrere Geräte festlegen AXIS Camera Management beschleunigt die Zuordnung von IP-Adressen für mehrere Geräte, indem IP-Adressen aus einem angegebenen Bereich vorgeschlagen werden. -
Seite 39: Andere Methoden Zum Festlegen Der Ip-Adresse
1. Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet. 2. Sehen Sie nach der Seriennummer (S/N) auf dem Produktaufkleber der AXIS 207/207W/207MW. 3. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung, und geben Sie die folgenden Befehle ein : Syntax unter Windows: Beispiel für Windows... -
Seite 40: Kennwort Festlegen
3. Geben Sie das in Schritt 1 festgelegte Kennwort ein, und klicken Sie auf OK. Wenn Sie das Kennwort vergessen haben, muss die AXIS 207/207W/207MW auf die Werkseinstellungen zurückgesetzt werden. (Siehe seite 43) 4. Klicken Sie auf Ja, um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Video-Streams in Microsoft Internet Explorer anzeigen. -
Seite 41: Drahtlosverbindung Konfigurieren
AXIS 207/207W/207MW Installationsanleitung Seite 41 6. Drahtlosverbindung konfigurieren Nach der Installation der AXIS 207W/MW im Netzwerk können Sie die Einstellungen für eine drahtlose Netzwerkverbindung festlegen. Diese Einstellungen sollten immer (d. h. nicht nur während der Installation) zuerst in der Kamera und anschließend im Wireless Access Point konfiguriert oder geändert werden. - Seite 42 Seite 42 AXIS 207/207W/207MW Installationsanleitung Network type (Netzwerktyp): Wenn Sie an dieser Stelle Master eingeben, versucht die Kamera, über einen Access Point auf das Internet zuzugreifen. Über die Ad-hoc-Option kann die Kamera mit anderen Drahtlosgeräten (z. B. Laptops) verbunden werden.
-
Seite 43: Werkseitige Standardeinstellungen Wiederherstellen
4. Sobald die Statusanzeige grün leuchtet (dies kann bis zu einer Minute dauern), ist die Kamera auf die werkseitigen Standardeinstellungen zurückgesetzt. 5. Installieren Sie die AXIS 207/207W/207MW erneut. Wenden Sie dabei eines der in diesem Handbuch beschriebenen Verfahren an. Die Parameter können auch über die Weboberfläche auf die werkseitigen Einstellungen zurückgesetzt werden. -
Seite 44: Weitere Informationen
Über das Internet auf die AXIS 207/207W/207MW zugreifen Sobald die AXIS 207/207W/207MW installiert ist, können Sie über Ihr lokales Netzwerk (LAN) auf die Kamera zugreifen. Um auch über das Internet auf die Kamera zugreifen zu können, müssen Sie die Netzwerk-Router so konfigurieren, dass diese den entsprechenden eingehenden Datenverkehr zulassen, was üblicherweise durch Zuweisung eines bestimmten...
