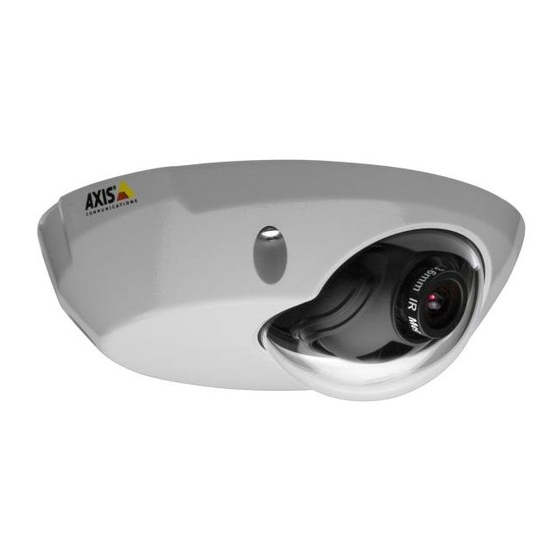

Axis Communications 209FD M12 Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 31

Quicklinks

Diese Anleitung herunterladen
AXIS 209FD/FD-R/FD-R M12
AXIS 209MFD/MFD-R/MFD-R M12
Installation Guide

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Axis Communications 209FD M12

Inhaltszusammenfassung für Axis Communications 209FD M12

  • Seite 1 AXIS 209FD/FD-R/FD-R M12 AXIS 209MFD/MFD-R/MFD-R M12 Installation Guide...

  • Seite 3: Installation Steps

    AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Page 3 AXIS 209FD/FD-R/FD-R M12/MFD/ MFD-R/MFD-R M12 Installation Guide This installation guide provides instructions for installing the AXIS 209FD, AXIS 209FD-R, AXIS 209FD-R M12, AXIS 209MFD, AXIS 209MFD-R and the AXIS 209MFD-R M12 on your network.

  • Seite 4: Hardware Overview

    Page 4 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Hardware overview Front view Rear view Position of rear cable exit (optional) Side view Base plate ∅ 102mm Screw holes Network cable with model-specific Dimensions connector Diameter 1 = 102mm (4.02”), Diameter 2 = 100mm (3.94”) Height = 39mm (1.54”) Weight = 0.18 kg (0.40lb)

  • Seite 5: Install The Hardware

    AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Page 5 Install the hardware IMPORTANT! - The casing of the AXIS 209FD/AXIS 209MFD is not approved for outdoor use and may only be installed in indoor environments. The AXIS 209FD-R/AXIS 209FD-R M12/AXIS 209MFD-R/AXIS 209MFD-R M12 is rugged and can be used in humid environments such as mass transit vehicles.
  • Seite 6 Page 6 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide 4. Connect the network cable. If Product ID & Serial PoE is not supported by the number (S/N) label network switch, use the supplied PoE midspan/power Screw hole Screw hole injector to connect power to the AXIS 209FD, AXIS 209FD- Network R, AXIS 209MFD, AXIS...

  • Seite 7: Assign An Ip Address

    AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Page 7 Assign an IP address To make it accessible on the network, the AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD- R M12 must be assigned an IP address. Depending on the number of cameras you wish to install, the recommended method for assigning IP addresses in Windows is either AXIS IP Utility or AXIS Camera Management.
  • Seite 8 Page 8 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide AXIS IP Utility - single camera/small installation AXIS IP Utility automatically discovers and displays Axis devices on your network. The application can also be used to manually assign a static IP address. Note that the computer running AXIS IP Utility must be on the same network segment (physical subnet) as the AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12.
  • Seite 9 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Page 9 AXIS Camera Management - multiple cameras/large installations AXIS Camera Management can automatically find and set IP addresses, show connection status, and manage firmware upgrades for multiple Axis video products. Set the IP address for a single device 1.
  • Seite 10 Page 10 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Set the password When accessing the AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 for the first time, the ‘Configure Root Password’ dialog will be displayed. 1. Enter a password and then re-enter it, to confirm the spelling. Click OK. 2.
  • Seite 11 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Page 11 The Live View page of the AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 is displayed, with links to the Setup tools, which allow you to customize the camera. Setup - Provides all the tools for configuring the camera to requirements.
  • Seite 12 Page 12 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Lens adjustments Position To adjust the position of the lens, follow these steps: 1. Open the Live View page in your Locking screw web browser. 2. Using the supplied allen key, loosen the 2 locking screws, as shown here.
  • Seite 13 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Page 13 Complete the installation 1. Clean the dome with a dry soft cloth to remove dust and fingerprints and use a blower to remove any dust from the lens. 2. To absorb any moisture in the Affix dry bag here.
  • Seite 14 Page 14 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Other methods of setting the IP address The table below shows the other methods available for setting or discovering the IP address. All methods are enabled by default, and all can be disabled. Use in operating Notes system...

  • Seite 15: Led Indicators

    AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Page 15 LED indicators Color Indication Network Green Steady for connection to a 100 Mbit/s network. Flashes for network activity. Amber Steady for connection to 10 Mbit/s network. Flashes for network activity. Unlit No network connection. Status Green Steady green for normal operation.

  • Seite 16: Resetting To The Factory Default Settings

    Page 16 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installation Guide Resetting to the Factory Default Settings This will reset all parameters, including the IP address, to the Factory Default settings: 1. Disconnect the network cable from the camera. 2. Using the supplied allen/hex key, loosen the 4 screws holding the cover and remove it. 3.

  • Seite 17: Contenu De L'emballage

    Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Page 17 Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD- R/MFD-R M12 Ce Guide d'installation vous explique comment installer les appareils AXIS 209FD, AXIS 209FD-R, AXIS 209FD-R M12, AXIS 209MFD, AXIS 209MFD-R et AXIS 209MFD-R M12 Fixed Dome Network Camera sur votre réseau.

  • Seite 18: Présentation Du Matériel

    Page 18 Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Présentation du matériel Vue avant Vue arrière Position de la sortie arrière du câble (facultatif) Vue latérale Plaque de base ∅ 102mm Trous de vis Câble réseau avec Dimensions connecteur propre à chaque modèle Diamètre 1 = 102 mm, diamètre 2 = 100 mm Hauteur = 39 mm...

  • Seite 19: Installation Du Matériel

    Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Page 19 Installation du matériel IMPORTANT ! - Le boîtier de l'AXIS 209FD/AXIS 209MFD n'est pas conçu pour une utilisation en extérieur et ne doit être installé qu'à l'intérieur. L'AXIS 209FD-R/AXIS 209FD-R M12/AXIS 209MFD-R/AXIS 209MFD-R M12 est consolidée et peut être utilisée dans des environnements humides.
  • Seite 20 Page 20 Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 4. Connectez le câble réseau. Si Étiquette ID du l'alimentation PoE n'est pas produit et numéro de série (S/N) prise en charge par le Trou de vis commutateur réseau, utilisez le Trou de vis midspan PoE fourni pour brancher l'AXIS 209FD/FD-R/...

  • Seite 21: Attribution D'une Adresse Ip

    Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Page 21 Attribution d'une adresse IP Pour que l'appareil AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 soit accessible sur le réseau, vous devez lui affecter une adresse IP. Selon le nombre de caméras à installer, pour attribuer des adresses IP sous Windows, il est recommandé...
  • Seite 22 Page 22 Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 AXIS IP Utility - Une seule caméra/petite installation L'utilitaire AXIS IP Utility détecte et affiche automatiquement les périphériques Axis de votre réseau. Cette application sert également à attribuer manuellement une adresse IP statique.
  • Seite 23 Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Page 23 AXIS Camera Management - Plusieurs caméras/grandes installations AXIS Camera Management détecte et définit automatiquement les adresses IP, affiche les états de connexion et gère les mises à niveau de microprogrammes de nombreux produits vidéo Axis.
  • Seite 24 Page 24 Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Définition du mot de passe Si vous accédez à l'appareil AXIS 209FD/FD-R/ FD-R M12/MFD/MFD-R/MFD-R M12 pour la première fois, la boîte de dialogue Configurer le mot de passe root s'affiche. 1. Entrez un mot de passe et entrez-le une seconde fois pour en confirmer l'orthogra- phe.
  • Seite 25 Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Page 25 La page Vidéo en direct de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 s'affiche, avec des liens vers les outils de configuration pour adapter la caméra à vos besoins. Configuration : contient tous les outils nécessaire pour adapter la caméra à...

  • Seite 26: Réglages De L'objectif

    Page 26 Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Réglages de l'objectif Position Pour régler la position de l'objectif, procédez comme suit : 1. Ouvrez la page Vidéo en direct dans Vis de verrouillage votre navigateur Web. Insérer la clé 2.

  • Seite 27: Fin De L'installation

    Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Page 27 Fin de l'installation 1. Nettoyez le dôme avec un chiffon doux et sec pour enlever la poussière et les traces de doigt. Dépoussiérez l'objectif avec un ventilateur. 2. Pour absorber l'humidité Attacher le sac étanche ici éventuellement présente dans l'AXIS 209FD-R/AXIS 209FD-R...
  • Seite 28 Page 28 Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Autres méthodes de définition de l'adresse IP Le tableau ci-dessous indique les autres méthodes permettant de définir ou de déterminer l'adresse IP. Toutes les méthodes sont activées par défaut et désactivables. Utilisation sur Remarques le système...
  • Seite 29 Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Page 29 • Pour utiliser la commande ARP sur Mac OS X, utilisez l'utilitaire Terminal dans Application > Utilitaires. Témoins DEL Témoin DEL Couleur Indication Réseau Vert Continu en cas de connexion à un réseau 100 Mbits/s. Clignote en cas d'activité réseau.

  • Seite 30: Plus D'informations

    Rétablissement des paramètres d'usine par défaut Pour revenir aux paramètres par défaut définis en usine et réinitialiser l'adresse IP, procédez comme suit : 1. Débranchez le câble Ethernet de la caméra. 2. Á l'aide de la clé hexagonale fournie, desserrez les 4 vis du couvercle et retirez ce dernier.

  • Seite 31: Installationsschritte

    AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installationsanleitung Seite 31 AXIS 209FD/FD-R/FD-R M12/MFD/ MFD-R/MFD-R M12 Installationsanleitung In dieser Anleitung wird die Installation der AXIS 209FD, AXIS 209FD-R, AXIS 209FD-R M12, AXIS 209MFD, AXIS 209MFD-R und der AXIS 209MFD-R M12 Fixed Dome Network Camera im Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD enthalten ist und auf unserer Webseite unter www.axis.com/techsup zur Verfügung steht.

  • Seite 32: Hardwareübersicht

    Seite 32 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installationsanleitung Hardwareübersicht Vorderansicht Rückansicht Position des Kabelausgangs auf der Rückseite (optional) Seitenansicht Bodenplatte ∅ 102 mm Schraubenlöcher Netzwerkkabel mit Abmessungen modellspezifischem Durchmesser 1 = 102 mm, Durchmesser 2 = 100 mm Anschluss Höhe = 39 mm Gewicht = 0,18 kg...

  • Seite 33: Hardware Installieren

    AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installationsanleitung Seite 33 Hardware installieren WICHTIGER HINWEIS! Das Gehäuse der AXIS 209FD/AXIS 209MFD ist nicht für die Benutzung im Freien geeignet. Deshalb darf die Kamera nur in Innenräumen installiert werden. Die AXIS 209FD-R/AXIS 209FD-R M12/AXIS 209MFD-R/AXIS 209MFD-R M12 ist besonders widerstandsfähig und kann auch in feuchten Umgebungen verwendet werden.
  • Seite 34 Seite 34 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installationsanleitung 3. Um das Kabel durch eine Decke zu verlegen, schneiden oder bohren Sie ein Loch für das Kabel und den Kabelanschluss. Für die AXIS 209FD/AXIS 209MFD ist ein Loch mit einem Durchmesser von 17 mm erforderlich.

  • Seite 35: Ip-Adresse Zuweisen

    AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installationsanleitung Seite 35 IP-Adresse zuweisen Um die Kommunikation mit dem Netzwerk zu ermöglichen, muss der AXIS 209FD/FD-R/FD- R M12/MFD/MFD-R/MFD-R M12 eine IP-Adresse zugewiesen werden. Von der Anzahl der zu installierenden Kameras hängt ab, ob die IP-Adressen unter Windows mit Hilfe von AXIS IP Utility oder AXIS Camera Management zugewiesen werden sollten.

  • Seite 36: Axis Ip Utility - Einzelne Kamera/Kleine Installation

    Seite 36 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installationsanleitung AXIS IP Utility – Einzelne Kamera/kleine Installation AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich die AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 und der Computer, auf dem AXIS IP Utility ausgeführt wird, im gleichen Netzwerksegment (d.
  • Seite 37 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installationsanleitung Seite 37 AXIS Camera Management - Mehrere Kameras/große Installation Mit AXIS Camera Management können automatisch IP-Adressen gesucht und eingerichtet, der Verbindungsstatus angezeigt und die Firmware-Aktualisierungen mehrerer Axis- Videoprodukte verwaltet werden. Automatische Erkennung 1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung ange- schlossen ist.

  • Seite 38: Kennwort Festlegen

    Seite 38 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installationsanleitung Kennwort festlegen Beim erstmaligen Zugriff auf die AXIS 209FD/ FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 wird das Dialogfeld Configure Root Password (Root-Kennwort konfigurieren) angezeigt. 1. Geben Sie ein Kennwort ein, und wieder- holen Sie die Eingabe, um die korrekte Schreibweise zu bestätigen.
  • Seite 39 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installationsanleitung Seite 39 Die Seite „Direktübertragung“ der AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 wird angezeigt. Sie enthält Links zu Setup-Tools, mit denen Sie die Kamera Ihren Bedürfnissen entsprechend anpassen können. Setup: Alle zur benutzerspezifischen Konfi- guration der Kamera notwendigen Tools. Hilfe: Aufrufen der Online-Hilfe für die Kamera.

  • Seite 40: Objektiveinstellungen

    Seite 40 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installationsanleitung Objektiveinstellungen Position Um die Position des Objektivs einzustellen, führen Sie folgende Schritte aus: 1. Öffnen Sie die Seite „Direktübertra- Feststellschraube gung“ in Ihrem Webbrowser. Inbusschlüssel 2. Lösen Sie mit Hilfe des hier einstecken mitgelieferten Inbusschlüssels die beiden Feststellschrauben wie in der Abbildung gezeigt.

  • Seite 41: Installation Abschließen

    AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installationsanleitung Seite 41 Installation abschließen 1. Entfernen Sie mit einem trockenen, weichen Tuch Fingerabdrücke und Staub von der Glasoberfläche. Blasen Sie Staub ggf. mit Druckluft von der Linse. 2. Nehmen Sie zur Absorption von Trockenbeutel hier befestigen Feuchtigkeit in der AXIS 209FD/ FD-R/FD-R M12/MFD/MFD-R/ MFD-R M12 das mitgelieferte...

  • Seite 42: Weitere Methoden Zum Festlegen Der Ip-Adresse

    Seite 42 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installationsanleitung Weitere Methoden zum Festlegen der IP-Adresse Diese Tabelle bietet einen Überblick zu weiteren Methoden, die IP-Adresse festzulegen bzw. zu ermitteln. Alle Methoden sind standardmäßig aktiviert und können deaktiviert werden. Verwendung im Hinweise Betriebssystem Windows Wenn die Funktion auf dem Computer aktiviert ist, wird die UPnP™...

  • Seite 43: Led-Anzeigen

    AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installationsanleitung Seite 43 5. Schließen Sie die Eingabeaufforderung, sobald ‚Reply from 192.168.0.125: ...’ oder eine ähnliche Antwort angezeigt wird. 6. Starten Sie einen Browser, geben Sie im Adressfeld „http://<IP-Adresse>“ ein, und drücken Sie die Eingabetaste. Hinweise: •...

  • Seite 44: Auf Werkseitige Voreinstellungen Zurücksetzen

    Seite 44 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Installationsanleitung Auf werkseitige Voreinstellungen zurücksetzen Gehen Sie folgendermaßen vor, um sämtliche Parameter einschließlich der IP-Adresse auf die werkseitigen Standardeinstellungen zurückzusetzen: 1. 1. Trennen Sie das Netzwerkkabel von der Kamera. 2. Lösen Sie mit Hilfe des mitgelieferten Inbusschlüssels/Sechskant-Stiftschlüssels die 4 Schrauben, mit denen das Gehäuse befestigt ist, und nehmen Sie das Gehäuse ab.

  • Seite 45: Procedura Di Installazione

    Guida all'installazione di AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Pagina 45 Guida all'installazione di AXIS 209FD/FD-R/FD-R M12/MFD/ MFD-R/MFD-R M12 Nel presente documento vengono fornite le istruzioni per installare la Fixed Dome Network Camera AXIS 209FD, AXIS 209FD-R, AXIS 209FD-R M12, AXIS 209MFD, AXIS 209MFD-R e AXIS 209MFD-R M12 in rete.

  • Seite 46: Panoramica Dell'hardware

    Pagina 46 Guida all'installazione di AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Panoramica dell’hardware Vista anteriore Vista posteriore Posizione dell'uscita cavi posteriore (opzionale) Vista laterale Base ∅ 102 mm Fori per le viti Cavo di rete con Dimensioni connettore specifico per Diametro 1 = 102 mm, diametro 2 = 100 mm il modello Altezza = 39 mm Peso = 180 grammi...

  • Seite 47: Installazione Dell'hardware

    Guida all'installazione di AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Pagina 47 Installazione dell'hardware IMPORTANTE! La custodia del dispositivo AXIS 209FD/AXIS 209MFD non può essere utilizzata all'aperto e può essere installata solo in ambienti chiusi. Il dispositivo AXIS 209FD-R/AXIS 209FD-R M12/AXIS 209MFD-R/AXIS 209MFD-R M12 è particolarmente robusto e affidabile e può essere utilizzato in ambienti umidi.
  • Seite 48 Pagina 48 Guida all'installazione di AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 4. Collegare il cavo di rete. Se Etichetta riportante il l'alimentazione PoE non è numero prodotto (P/N) supportata dallo switch, e numero di serie (S/N) collegare l'alimentazione al Foro per viti Foro per viti dispositivo AXIS 209FD/FD-R/ FD-R M12/MFD/MFD-R/MFD-...
  • Seite 49 Guida all'installazione di AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Pagina 49 Assegnazione di un indirizzo IP Per renderlo disponibile in rete, è necessario assegnare un indirizzo IP al dispositivo AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12. In base al numero di videocamere che si desidera installare, si consiglia di utilizzare AXIS IP Utility o AXIS Camera Management per assegnare gli indirizzi IP in ambiente Windows.
  • Seite 50 Pagina 50 Guida all'installazione di AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 AXIS IP Utility: videocamera singola/piccole installazioni AXIS IP Utility consente di rilevare e visualizzare automaticamente la presenza di dispositivi Axis in rete. L’applicazione inoltre può essere utilizzata per assegnare manualmente un indirizzo IP statico.
  • Seite 51 Guida all'installazione di AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Pagina 51 AXIS Camera Management: più videocamere/grandi installazioni AXIS Camera Management è in grado di individuare e impostare automaticamente gli indirizzi IP, mostrare lo stato di connessione e gestire gli aggiornamenti del firmware di più prodotti video Axis.

  • Seite 52: Impostazione Della Password

    Pagina 52 Guida all'installazione di AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Impostazione della password Quando si accede al dispositivo AXIS 209FD/ FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 per la prima volta, viene visualizzata la finestra di dialogo "Configure Root Password". 1. Immettere una password, quindi inserirla di nuovo per confermarne l'esattezza.
  • Seite 53 Guida all'installazione di AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Pagina 53 Viene visualizzata la pagina Line View del dispositivo AXIS 209FD/FD-R/FD-R M12/MFD/ MFD-R/MFD-R M12 con i collegamenti agli strumenti di configurazione che consentono di personalizzare la videocamera. Setup: fornisce tutti gli strumenti per la configurazione della videocamera ai requisiti.

  • Seite 54: Regolazione Dell'obiettivo

    Pagina 54 Guida all'installazione di AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Regolazione dell'obiettivo Posizione Per regolare la posizione dell'obiettivo, attenersi alla seguente procedura. 1. Aprire la pagina Live View nel Vite di fissaggio browser Web. Inserire la chiave 2. Con la vite a brugola in dotazione a brugola qui allentare le due viti di fissaggio come mostrato.

  • Seite 55: Completamento Dell'installazione

    Guida all'installazione di AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Pagina 55 Completamento dell'installazione 1. Pulire la cupola con un panno morbido e asciutto per rimuovere polvere e impronte digi- tali; utilizzare un soffietto per rimuovere la polvere dall'obiettivo. 2. Per assorbire l'umidità nel Applicare il sacchetto qui dispositivo AXIS 209FD-R/AXIS 209FD-R M12/AXIS 209MFD-R/...
  • Seite 56 Pagina 56 Guida all'installazione di AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Altri metodi di impostazione dell’indirizzo IP Nella tabella riportata di seguito sono illustrati altri metodi disponibili per impostare o rilevare l'indirizzo IP. Tutti i metodi sono disponibili per impostazione predefinita e possono essere tutti disabilitati.

  • Seite 57: Indicatori Led

    Guida all'installazione di AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Pagina 57 6. Nel browser immettere http://<indirizzo IP> nel campo del percorso/indirizzo e premere Invio. Note • Per aprire un prompt dei comandi in Windows: dal menu Start, selezionare Esegui... e digitare cmd. Fare clic su OK.

  • Seite 58: Ulteriori Informazioni

    Pagina 58 Guida all'installazione di AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 3. Tenere premuto il pulsante Control e ricollegare il cavo di rete. 4. Tenere premuto il pulsante fino a quando l'indicatore di Stato emette una luce gialla lampeggiante (l'operazione può richiedere fino a 15 secondi). 5.

  • Seite 59: Pasos De Instalación

    Guía de instalación de AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Página 59 Guía de instalación de la AXIS 209FD/FD-R/FD-R M12/MFD/ MFD-R/MFD-R M12 Esta guía de instalación incluye las instrucciones necesarias para instalar la Fixed Dome Network Camera AXIS 209FD, AXIS 209FD-R, AXIS 209FD-R M12, AXIS 209MFD, AXIS 209MFD-R y AXIS 209MFD-R M12.

  • Seite 60: Presentación Del Hardware

    Página 60 Guía de instalación de AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Presentación del hardware Vista frontal Vista posterior Salida posterior del cable (opcional) Vista lateral Placa base ∅ 102 mm Orificios para tornillos Cable de red con Dimensiones conector específico del Diámetro 1 = 102 mm, Diámetro 2 = 100 mm modelo Altura = 39 mm...

  • Seite 61: Instalación Del Hardware

    Guía de instalación de AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Página 61 Instalación del hardware ¡IMPORTANTE! - La carcasa de la AXIS 209FD/AXIS 209MFD no está aprobada para su uso en exteriores y solo puede instalarse en entornos interiores. La AXIS 209FD-R/AXIS 209FD-R M12/AXIS 209MFD-R/AXIS 209MFD-R M12 está...
  • Seite 62 Página 62 Guía de instalación de AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 4. Conecte el cable de red. Se Etiqueta de ID de l'alimentazione PoE non è producto y número supportata dall'interruttore di de serie (N/S) rete, collegare l'alimentazione Orificio de tornillo Orificio de tornillo al dispositivo AXIS 209FD/FD- R/FD-R M12/MFD/MFD-R/...

  • Seite 63: Asignación De Una Dirección Ip

    Guía de instalación de AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Página 63 Asignación de una dirección IP Debe asignarse una dirección IP a la AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 para que sea accesible desde la red. Dependiendo del número de cámaras que desee instalar, el método recomendado de asignación de direcciones IP en Windows será...
  • Seite 64 Página 64 Guía de instalación de AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 AXIS IP Utility: para cámaras individuales o instalaciones pequeñas AXIS IP Utility encuentra y muestra automáticamente los dispositivos Axis que existen en la red. Además, puede utilizarse para fijar manualmente una dirección IP estática. Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red (subred física) que la AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12.
  • Seite 65 Guía de instalación de AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Página 65 AXIS Camera Management: para varias cámaras e instalaciones grandes AXIS Camera Management puede buscar y configurar automáticamente direcciones IP, mostrar el estado de la conexión y administrar las actualizaciones del firmware de varios productos de vídeo de Axis.
  • Seite 66 Página 66 Guía de instalación de AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Configuración de la contraseña Al acceder a la AXIS 209FD/FD-R/FD-R M12/ MFD/MFD-R/MFD-R M12 por primera vez, aparecerá el cuadro de diálogo Configure Root Password (Configurar contraseña de root). 1. A continuación, escriba una contraseña y vuelva a escribirla para confirmarla.
  • Seite 67 Guía de instalación de AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Página 67 La página Live View (En vivo) de la AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 aparece con enlaces a las herramientas de configuración que le permiten personalizar la cámara. Setup (Configuración): proporciona todas las herramientas para configurar la cámara según sus necesidades.
  • Seite 68 Página 68 Guía de instalación de AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Ajustes de la lente Posición Para ajustar la posición de la lente, siga estos pasos: 1. Abra la página Live View en su Tornillo de fijación navegador de Web. 2. Con la llave Allen incluida, afloje Insertar llave los 2 tornillos de fijación, según se Allen aquí...

  • Seite 69: Finalización De La Instalación

    Guía de instalación de AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Página 69 Finalización de la instalación 1. Limpie la burbuja con un trapo suave y seco para eliminar el polvo y las huellas dactila- res y utilice una pera para quitar el polvo de la lente. 2.
  • Seite 70 Página 70 Guía de instalación de AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Otros métodos para configurar la dirección IP Esta tabla presenta todos los métodos disponibles para configurar o detectar la dirección IP. Todos los métodos están habilitados de forma predeterminada y es posible deshabilitarlos. Sistema operativo Notas Windows...

  • Seite 71: Indicadores Led

    Guía de instalación de AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 Página 71 • Para utilizar el comando ARP en un sistema operativo Mac OS X, utilice la herramienta Terminal, que se encuentra en Aplicaciones > Utilidades. Indicadores LED Color Indicación Verde Fijo para indicar conexión a una red de 100 Mbit/s. Parpadeo para indicar actividad de red.

  • Seite 72: Más Información

    Restablecimiento de los valores iniciales Esta operación reconfigurará todos los parámetros, incluida la dirección IP, a los valores iniciales: 1. Desconecte el cable de red de la cámara. 2. Utilice la llave allen incluida para aflojar los 4 tornillos que sujetan la cubierta y retírela. 3.
  • Seite 73 AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12 March 2008 Installation Guide v3.0 Copyright © Axis Communications AB, 2007 - 2008 Part No. 31440...
