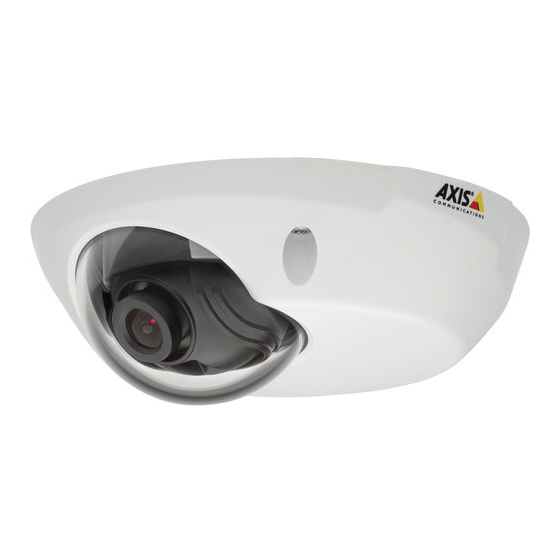

Axis Communications 209FD serie Installationsanleitung

Vorschau ausblenden Andere Handbücher für 209FD serie:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 31

Quicklinks

Diese Anleitung herunterladen
Questo manuale d'istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per
Axis 209FD-R
o cerca il tuo
prodotto tra le
migliori offerte di Videosorveglianza
AXIS 209FD
AXIS 209MFD
Installation Guide

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Axis Communications 209FD serie

Inhaltszusammenfassung für Axis Communications 209FD serie

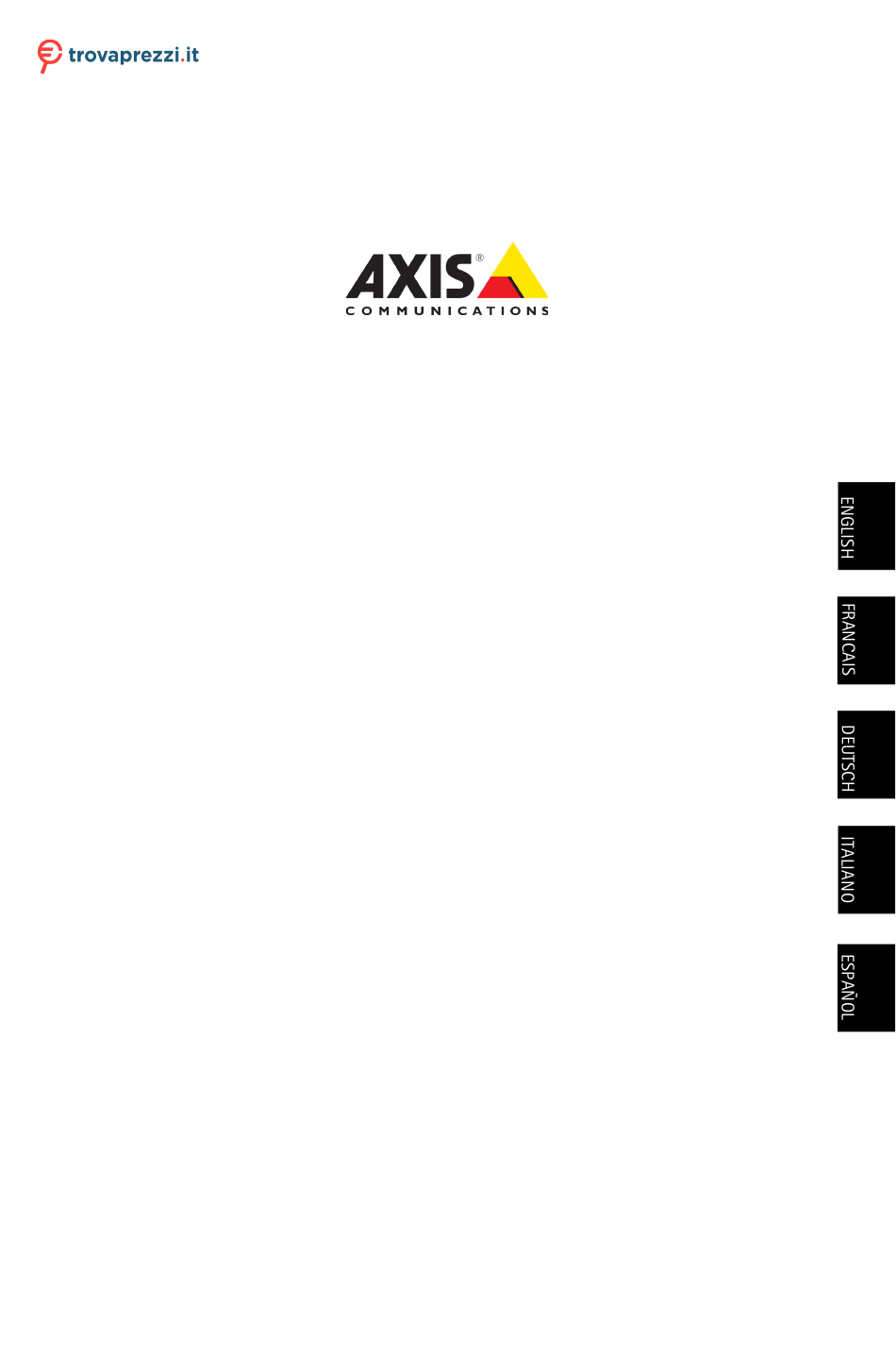

  • Seite 1 Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Axis 209FD-R o cerca il tuo prodotto tra le migliori offerte di Videosorveglianza AXIS 209FD AXIS 209MFD Installation Guide...
  • Seite 3 AXIS 209FD//MFD Installation Guide Page 3 Safety information for M12/SPLIT cable DC input is bidirectional 44-57 V DC, max 3.84W Power supply needs to be fused...

  • Seite 4: Installation Steps

    Page 4 AXIS 209FD//MFD Installation Guide AXIS 209FD/ AXIS 209MFD Installation Guide This installation guide provides instructions for installing AXIS 209FD, and AXIS 209MFD on your network. For all other aspects of using the product, please see the User’s Manual, available on the CD included in this package, or from www.axis.com/techsup Installation steps 1.

  • Seite 5: Hardware Overview

    AXIS 209FD//MFD Installation Guide Page 5 Hardware overview Front view Rear view Position of rear cable exit (optional) Side view Base plate ∅ 102mm Screw holes Network cable with model-specific connector Dimensions Diameter 1 = 102mm (4.02”), Diameter 2 = 100mm (3.94”) Height = 39mm (1.54”) Weight = 0.18 kg (0.40lb)

  • Seite 6: Install The Hardware

    Page 6 AXIS 209FD//MFD Installation Guide Install the hardware IMPORTANT! - The casing of the AXIS 209FD/AXIS 209MFD is not approved for outdoor use and may only be installed in indoor environments. Mount the camera The AXIS 209FD//MFD can be mounted with the cable routed through the ceiling or from the side.
  • Seite 7 AXIS 209FD//MFD Installation Guide Page 7 4. Connect the network cable. If Product ID & Serial PoE is not supported by the number (S/N) label network switch, use the supplied Screw hole PoE midspan/power injector to Screw hole connect power to the AXIS 209FD, AXIS 209MFD, AXIS Network 209MFD.

  • Seite 8: Assign An Ip Address

    Page 8 AXIS 209FD//MFD Installation Guide Assign an IP address To make it accessible on the network, the AXIS 209FD/MFD must be assigned an IP address. Depending on the number of cameras you wish to install, the recommended method for assigning IP addresses in Windows is either AXIS IP Utility or AXIS Camera Management.
  • Seite 9 AXIS 209FD//MFD Installation Guide Page 9 AXIS IP Utility - single camera/small installation AXIS IP Utility automatically discovers and displays Axis devices on your network. The application can also be used to manually assign a static IP address. Note that the computer running AXIS IP Utility must be on the same network segment (physical subnet) as the AXIS 209FD/MFD.
  • Seite 10 Page 10 AXIS 209FD//MFD Installation Guide AXIS Camera Management - multiple cameras/large installations AXIS Camera Management can automatically find and set IP addresses, show connection status, and manage firmware upgrades for multiple Axis video products. Set the IP address for a single device 1.
  • Seite 11 AXIS 209FD//MFD Installation Guide Page 11 Set the password When accessing the AXIS 209FD/MFD for the first time, the ‘Configure Root Password’ dialog will be displayed. 1. Enter a password and then re-enter it, to con- firm the spelling. Click OK. 2.
  • Seite 12 Page 12 AXIS 209FD//MFD Installation Guide Lens adjustments Position To adjust the position of the lens, follow these steps: 1. Open the Live View page in your web browser. Lens holder screw Do not loosen 2. While checking the image in the Live View page, move the lens to the desired position.
  • Seite 13 AXIS 209FD//MFD Installation Guide Page 13 Complete the installation 1. Clean the dome with a dry soft Affix dry bag here. cloth to remove dust and finger- prints and use a blower to remove any dust from the lens. 2. You can replace the cover in either of these two ways: •...
  • Seite 14 Page 14 AXIS 209FD//MFD Installation Guide Other methods of setting the IP address The table below shows the other methods available for setting or discovering the IP address. All methods are enabled by default, and all can be disabled. Use in operating Notes system Windows...

  • Seite 15: Led Indicators

    AXIS 209FD//MFD Installation Guide Page 15 LED indicators Color Indication Network Green Steady for connection to a 100 Mbit/s network. Flashes for network activity. Amber Steady for connection to 10 Mbit/s network. Flashes for network activity. Unlit No network connection. Status Green Steady green for normal operation.

  • Seite 16: Resetting To The Factory Default Settings

    Resetting to the Factory Default Settings This will reset all parameters, including the IP address, to the Factory Default settings: 1. Disconnect the network cable from the camera. 2. Using the supplied allen/hex key, loosen the 4 screws holding the cover and remove it. 3.
  • Seite 17 Guide d'installation de l'AXIS 209FD/MFD Page 17 Consignes de sécurité pour le câble M12/Split Entrée DC Bidirectionnelle 44-57 V DC, max 3.84W L´alimentation doit être fusionnée...

  • Seite 18: Contenu De L'emballage

    Page 18 Guide d'installation de l'AXIS 209FD/MFD Guide d'installation de l'AXIS 209FD/ AXIS 209MFD Ce Guide d'installation vous explique comment installer les appareils AXIS 209FD, AXIS 209MFD, Fixed Dome Network Camera sur votre réseau. Pour d'autres informations sur l'utilisation de ce produit, consultez le Manuel de l'utilisateur, disponible sur le CD fourni ou sur www.axis.com/techsup.

  • Seite 19: Présentation Du Matériel

    Guide d'installation de l'AXIS 209FD/MFD Page 19 Présentation du matériel Vue avant Vue arrière Position de la sortie arrière du câble (facultatif) Vue latérale Plaque de base ∅ 102mm Trous de vis Câble réseau avec Dimensions connecteur propre à chaque modèle Diamètre 1 = 102 mm, diamètre 2 = 100 mm Hauteur = 39 mm Poids = 0,18 kg...

  • Seite 20: Installation Du Matériel

    Page 20 Guide d'installation de l'AXIS 209FD/MFD Installation du matériel IMPORTANT ! - Le boîtier de l'AXIS 209FD/AXIS 209MFD n'est pas conçu pour une utilisation en extérieur et ne doit être installé qu'à l'intérieur. Montage de la caméra L'AXIS 209FD/MFD peut être montée avec le câble acheminé dans le plafond ou par le côté. L'AXIS 209FD/AXIS 209MFD est équipée d'un connecteur de réseau femelle RJ-45 standard, sur un câble de 2 mètres.
  • Seite 21 Guide d'installation de l'AXIS 209FD/MFD Page 21 4. Connectez le câble réseau. Si Étiquette ID du l'alimentation PoE n'est pas produit et numéro de prise en charge par le série (S/N) Trou de vis commutateur réseau, utilisez le Trou de vis midspan PoE fourni pour brancher l'AXIS 209FD/MFD.

  • Seite 22: Attribution D'une Adresse Ip

    Page 22 Guide d'installation de l'AXIS 209FD/MFD Attribution d'une adresse IP Pour que l'appareil AXIS 209FD/MFD soit accessible sur le réseau, vous devez lui affecter une adresse IP. Selon le nombre de caméras à installer, pour attribuer des adresses IP sous Windows, il est recommandé...
  • Seite 23 Guide d'installation de l'AXIS 209FD/MFD Page 23 AXIS IP Utility - Une seule caméra/petite installation L'utilitaire AXIS IP Utility détecte et affiche automatiquement les périphériques Axis de votre réseau. Cette application sert également à attribuer manuellement une adresse IP statique. Notez que l'ordinateur exécutant l'application AXIS IP Utility doit se trouver sur le même segment de réseau (sous-réseau physique) que l'appareil AXIS 209FD/MFD.
  • Seite 24 Page 24 Guide d'installation de l'AXIS 209FD/MFD AXIS Camera Management - Plusieurs caméras/grandes installa- tions AXIS Camera Management détecte et définit automatiquement les adresses IP, affiche les états de connexion et gère les mises à niveau de microprogrammes de nombreux produits vidéo Axis. Détection automatique 1.
  • Seite 25 Guide d'installation de l'AXIS 209FD/MFD Page 25 Définition du mot de passe Si vous accédez à l'appareil AXIS 209FD/MFD pour la première fois, la boîte de dialogue Configurer le mot de passe root s'affiche. 1. Entrez un mot de passe et entrez-le une seconde fois pour en confirmer l'orthographe.

  • Seite 26: Réglages De L'objectif

    Page 26 Guide d'installation de l'AXIS 209FD/MFD Réglages de l'objectif Position Pour régler la position de l'objectif, procédez comme suit : 1. Ouvrez la page Vidéo en direct dans votre navigateur Web. Vis du support de l´objectif Ne pas dévisser 2.
  • Seite 27 Guide d'installation de l'AXIS 209FD/MFD Page 27 Fin de l'installation 1. Nettoyez le dôme avec un chiffon Attacher le sac étanche ici doux et sec pour enlever la pous- sière et les traces de doigt. Dépoussiérez l'objectif avec un ventilateur. 2.
  • Seite 28 Page 28 Guide d'installation de l'AXIS 209FD/MFD Autres méthodes de définition de l'adresse IP Le tableau ci-dessous indique les autres méthodes permettant de définir ou de déterminer l'adresse IP. Toutes les méthodes sont activées par défaut et désactivables. Utilisation sur Remarques le système d'exploitation...
  • Seite 29 Guide d'installation de l'AXIS 209FD/MFD Page 29 • Pour utiliser la commande ARP sur Mac OS X, utilisez l'utilitaire Terminal dans Application > Utilitaires. Témoins DEL Témoin DEL Couleur Indication Réseau Vert Continu en cas de connexion à un réseau 100 Mbits/s. Clignote en cas d'activité réseau.

  • Seite 30: Plus D'informations

    Page 30 Guide d'installation de l'AXIS 209FD/MFD Rétablissement des paramètres d'usine par défaut Pour revenir aux paramètres par défaut définis en usine et réinitialiser l'adresse IP, procédez comme suit : 1. Débranchez le câble Ethernet de la caméra. 2. Á l'aide de la clé hexagonale fournie, desserrez les 4 vis du couvercle et retirez ce dernier. 3.
  • Seite 31 AXIS 209FD/MFD Installationsanleitung Seite 31 Sicherheitshinweise für das M12/SPLIT Kabel Der DC-Eingang ist bidirektional 44-57 V DC, max 3,84 W. Die Stromversorgung muss abgesichert werden.

  • Seite 32: Installationsschritte

    Seite 32 AXIS 209FD/MFD Installationsanleitung AXIS 209FD/ AXIS 209MFD Installationsanleitung In dieser Anleitung wird die Installation der AXIS 209FD, AXIS 209MFD, und der Fixed Dome Network Camera im Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD enthalten ist und auf unserer Webseite unter www.axis.com/techsup zur Verfügung steht.

  • Seite 33: Hardwareübersicht

    AXIS 209FD/MFD Installationsanleitung Seite 33 Hardwareübersicht Vorderansicht Rückansicht Position des Kabelausgangs auf der Rückseite (optional) Seitenansicht Bodenplatte ∅ 102 mm Schraubenlöcher Netzwerkkabel mit Abmessungen modellspezifischem Durchmesser 1 = 102 mm, Durchmesser 2 = 100 mm Anschluss Höhe = 39 mm Gewicht = 0,18 kg...

  • Seite 34: Hardware Installieren

    Seite 34 AXIS 209FD/MFD Installationsanleitung Hardware installieren WICHTIGER HINWEIS! Das Gehäuse der AXIS 209FD/AXIS 209MFD ist nicht für die Benutzung im Freien geeignet. Deshalb darf die Kamera nur in Innenräumen installiert werden. Kamera befestigen Die AXIS 209FD/MFD kann so befestigt werden, dass das Kabel durch die Decke oder seitlich der Kamera entlang führt.
  • Seite 35 AXIS 209FD/MFD Installationsanleitung Seite 35 4. Schließen Sie das Aufkleber mit Netzwerkkabel an. Falls der Produkt- und Schraubenloch Netzwerk-Switch PoE nicht Seriennummer (S/N) unterstützt, verwenden Sie den Schraubenloch mitgelieferten PoE Midspan zum Stromanschluss des AXIS Netzwerkkabel 209FD/MFD. Anschluss 5. Überprüfen Sie, ob die LED- Anzeigen den Betriebszustand korrekt anzeigen.

  • Seite 36: Ip-Adresse Zuweisen

    Seite 36 AXIS 209FD/MFD Installationsanleitung IP-Adresse zuweisen Um die Kommunikation mit dem Netzwerk zu ermöglichen, muss der AXIS 209FD/MFD eine IP-Adresse zugewiesen werden. Von der Anzahl der zu installierenden Kameras hängt ab, ob die IP-Adressen unter Windows mit Hilfe von AXIS IP Utility oder AXIS Camera Management zugewiesen werden sollten. Verwenden Sie die Methode, die für Ihren Zweck am besten geeignet ist.

  • Seite 37: Axis Ip Utility - Einzelne Kamera/Kleine Installation

    AXIS 209FD/MFD Installationsanleitung Seite 37 AXIS IP Utility – Einzelne Kamera/kleine Installation AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich die AXIS 209FD/MFD und der Computer, auf dem AXIS IP Utility ausgeführt wird, im gleichen Netzwerksegment (d.

  • Seite 38: Axis Camera Management - Mehrere Kameras/Große Installation

    Seite 38 AXIS 209FD/MFD Installationsanleitung AXIS Camera Management - Mehrere Kameras/große Installation Mit AXIS Camera Management können automatisch IP-Adressen gesucht und eingerichtet, der Verbindungsstatus angezeigt und die Firmware-Aktualisierungen mehrerer Axis-Videoprodukte verwaltet werden. Automatische Erkennung 1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist.

  • Seite 39: Kennwort Festlegen

    AXIS 209FD/MFD Installationsanleitung Seite 39 Kennwort festlegen Beim erstmaligen Zugriff auf die AXIS 209FD/ MFD wird das Dialogfeld Configure Root Password (Root-Kennwort konfigurieren) angezeigt. 1. Geben Sie ein Kennwort ein, und wiederho- len Sie die Eingabe, um die korrekte Schreib- weise zu bestätigen.

  • Seite 40: Objektiveinstellungen

    Seite 40 AXIS 209FD/MFD Installationsanleitung Objektiveinstellungen Position Um die Position des Objektivs einzustellen, führen Sie folgende Schritte aus: 1. Öffnen Sie die Seite „Direktübertra- gung“ in Ihrem Webbrowser. Objektivhalterungsschraube Nicht lösen! 2. Überprüfen Sie das Bild auf der Seite „Direktübertragung“, und bewegen Sie das Objektiv dabei in die gewünschte Position.

  • Seite 41: Installation Abschließen

    AXIS 209FD/MFD Installationsanleitung Seite 41 Installation abschließen 1. Entfernen Sie mit einem trockenen, weichen Tuch Fingerabdrücke und Staub von der Gla- soberfläche. Blasen Sie Staub ggf. mit Druckluft von der Linse. 2. Nehmen Sie zur Absorption von Trockenbeutel hier befestigen Feuchtigkeit in der AXIS 209FD/ MFD das mitgelieferte Silicagelkissen (Trockenbeutel)

  • Seite 42: Weitere Methoden Zum Festlegen Der Ip-Adresse

    Seite 42 AXIS 209FD/MFD Installationsanleitung Weitere Methoden zum Festlegen der IP-Adresse Diese Tabelle bietet einen Überblick zu weiteren Methoden, die IP-Adresse festzulegen bzw. zu ermitteln. Alle Methoden sind standardmäßig aktiviert und können deaktiviert werden. Verwendung im Hinweise Betriebssystem Windows Wenn die Funktion auf dem Computer aktiviert ist, wird die UPnP™...

  • Seite 43: Led-Anzeigen

    AXIS 209FD/MFD Installationsanleitung Seite 43 5. Schließen Sie die Eingabeaufforderung, sobald ‚Reply from 192.168.0.125: ...’ oder eine ähnliche Antwort angezeigt wird. 6. Starten Sie einen Browser, geben Sie im Adressfeld „http://<IP-Adresse>“ ein, und drücken Sie die Eingabetaste. Hinweise: • So öffnen Sie die Eingabeaufforderung unter Windows: Wählen Sie „Ausführen...“ im Startmenü, und geben Sie „cmd“...

  • Seite 44: Auf Werkseitige Voreinstellungen Zurücksetzen

    Seite 44 AXIS 209FD/MFD Installationsanleitung Auf werkseitige Voreinstellungen zurücksetzen Gehen Sie folgendermaßen vor, um sämtliche Parameter einschließlich der IP-Adresse auf die werkseitigen Standardeinstellungen zurückzusetzen: 1. 1. Trennen Sie das Netzwerkkabel von der Kamera. 2. Lösen Sie mit Hilfe des mitgelieferten Inbusschlüssels/Sechskant-Stiftschlüssels die 4 Schrauben, mit denen das Gehäuse befestigt ist, und nehmen Sie das Gehäuse ab.
  • Seite 45 Guida all'installazione di AXIS 209FD/MFD Pagina 45 Informazioni di sicurezza per il cavo M12/SPLIT L'ingresso CC e' bidirezionale 44-57 V CC, max 3.84W L'alimentatore necessita di un fusibile.

  • Seite 46: Procedura Di Installazione

    Pagina 46 Guida all'installazione di AXIS 209FD/MFD Guida all'installazione di AXIS 209FD/ AXIS 209MFD Nel presente documento vengono fornite le istruzioni per installare la Fixed Dome Network Camera AXIS 209FD, AXIS 209MFD in rete. Per tutti gli altri aspetti sull’utilizzo del prodotto, vedere il Manuale per l’utente disponibile sul CD incluso nella confezione oppure all’indirizzo www.axis.com/techsup.

  • Seite 47: Panoramica Dell'hardware

    Guida all'installazione di AXIS 209FD/MFD Pagina 47 Panoramica dell’hardware Vista anteriore Vista posteriore Posizione dell'uscita cavi posteriore (opzionale) Vista laterale Base ∅ 102 mm Fori per le viti Cavo di rete con Dimensioni connettore specifico per il Diametro 1 = 102 mm, diametro 2 = 100 mm modello Altezza = 39 mm Peso = 180 grammi...

  • Seite 48: Installazione Dell'hardware

    Pagina 48 Guida all'installazione di AXIS 209FD/MFD Installazione dell'hardware IMPORTANTE! La custodia del dispositivo AXIS 209FD/AXIS 209MFD non può essere utilizzata all'aperto e può essere installata solo in ambienti chiusi. Montaggio della videocamera Il dispositivo AXIS 209FD/MFD può essere montato facendo passare il cavo attraverso il soffitto o la parete.
  • Seite 49 Guida all'installazione di AXIS 209FD/MFD Pagina 49 4. Collegare il cavo di rete. Se Etichetta riportante il l'alimentazione PoE non è numero prodotto (P/N) supportata dallo switch, e numero di serie (S/N) Foro per viti collegare l'alimentazione al Foro per viti dispositivo AXIS 209FD/MFD mediante il midspan PoE Connettore del...
  • Seite 50 Pagina 50 Guida all'installazione di AXIS 209FD/MFD Assegnazione di un indirizzo IP Per renderlo disponibile in rete, è necessario assegnare un indirizzo IP al dispositivo AXIS 209FD/MFD. In base al numero di videocamere che si desidera installare, si consiglia di utilizzare AXIS IP Utility o AXIS Camera Management per assegnare gli indirizzi IP in ambiente Windows.
  • Seite 51 Guida all'installazione di AXIS 209FD/MFD Pagina 51 AXIS IP Utility: videocamera singola/piccole installazioni AXIS IP Utility consente di rilevare e visualizzare automaticamente la presenza di dispositivi Axis in rete. L’applicazione inoltre può essere utilizzata per assegnare manualmente un indirizzo IP statico. Si tenga presente che il dispositivo AXIS 209FD/MFD deve essere installato sullo stesso segmento di rete (subnet fisica) del computer sul quale è...
  • Seite 52 Pagina 52 Guida all'installazione di AXIS 209FD/MFD AXIS Camera Management: più videocamere/grandi installazioni AXIS Camera Management è in grado di individuare e impostare automaticamente gli indirizzi IP, mostrare lo stato di connessione e gestire gli aggiornamenti del firmware di più prodotti video Axis.

  • Seite 53: Impostazione Della Password

    Guida all'installazione di AXIS 209FD/MFD Pagina 53 Impostazione della password Quando si accede al dispositivo AXIS 209FD/ MFD per la prima volta, viene visualizzata la finestra di dialogo "Configure Root Password". 1. Immettere una password, quindi inserirla di nuovo per confermarne l'esattezza. Fare clic su OK.

  • Seite 54: Regolazione Dell'obiettivo

    Pagina 54 Guida all'installazione di AXIS 209FD/MFD Regolazione dell'obiettivo Posizione Per regolare la posizione dell'obiettivo, attenersi alla seguente procedura. 1. Aprire la pagina Live View nel browser Web. Vite del supporto per le lenti Non allentare 2. Controllando l'immagine visualizzata nella pagina Live View spostare l'obiettivo nella posizione desiderata.

  • Seite 55: Completamento Dell'installazione

    Guida all'installazione di AXIS 209FD/MFD Pagina 55 Completamento dell'installazione 1. Pulire la cupola con un panno mor- Applicare il sacchetto qui bido e asciutto per rimuovere pol- vere e impronte digitali; utilizzare un soffietto per rimuovere la pol- vere dall'obiettivo. 2.
  • Seite 56 Pagina 56 Guida all'installazione di AXIS 209FD/MFD Altri metodi di impostazione dell’indirizzo IP Nella tabella riportata di seguito sono illustrati altri metodi disponibili per impostare o rilevare l'indirizzo IP. Tutti i metodi sono disponibili per impostazione predefinita e possono essere tutti disabilitati.

  • Seite 57: Indicatori Led

    Guida all'installazione di AXIS 209FD/MFD Pagina 57 Note • Per aprire un prompt dei comandi in Windows: dal menu Start, selezionare Esegui... e digitare cmd. Fare clic su OK. • Per utilizzare il comando ARP su un sistema operativo Mac OS X, servirsi dell'utilità Terminal, in Applicazioni >...

  • Seite 58: Ulteriori Informazioni

    Pagina 58 Guida all'installazione di AXIS 209FD/MFD È possibile inoltre ripristinare le impostazioni di fabbrica mediante l’interfaccia Web. Per ulteriori informazioni, consultare la Guida in linea o il Manuale per l'utente. Ulteriori informazioni Il Manuale per l’utente è disponibile sul sito Web di Axis all’indirizzo www.axis.com oppure sul CD fornito con il prodotto.
  • Seite 59 Guía de instalación de AXIS 209FD/MFD Página 59 Información de seguridad para el cable M12/SPLIT La entrada CC es bidireccional 44-57 V en CC, máx. 3.84W La fuente de alimentación necesita tener fusible...

  • Seite 60: Pasos De Instalación

    Página 60 Guía de instalación de AXIS 209FD/MFD Guía de instalación de la AXIS 209FD/AXIS 209MFD Esta guía de instalación incluye las instrucciones necesarias para instalar la Fixed Dome Network Camera AXIS 209FD, AXIS 209MFD. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete o en la página www.axis.com/techsup.

  • Seite 61: Presentación Del Hardware

    Guía de instalación de AXIS 209FD/MFD Página 61 Presentación del hardware Vista frontal Vista posterior Salida posterior del cable (opcional) Vista lateral Placa base ∅ 102 mm Orificios para tornillos Cable de red con conector Dimensiones específico del modelo Diámetro 1 = 102 mm, Diámetro 2 = 100 mm Altura = 39 mm Peso = 0,18 kg...

  • Seite 62: Instalación Del Hardware

    Página 62 Guía de instalación de AXIS 209FD/MFD Instalación del hardware ¡IMPORTANTE! - La carcasa de la AXIS 209FD/AXIS 209MFD no está aprobada para su uso en exteriores y solo puede instalarse en entornos interiores. Montaje de la cámara La AXIS 209FD/MFD se puede montar con la salida de cable hacia el techo o por el lateral. La AXIS 209FD/AXIS 209MFD incorpora un conector de red estándar RJ- 45 hembra con un cable de 2 metros.
  • Seite 63 Guía de instalación de AXIS 209FD/MFD Página 63 4. Conecte el cable de red. Se Etiqueta de ID de l'alimentazione PoE non è producto y número de Orificio de tornillo supportata dall'interruttore di serie (N/S) rete, collegare l'alimentazione al Orificio de tornillo dispositivo AXIS 209FD/MFD mediante il midspan PoE fornito.

  • Seite 64: Asignación De Una Dirección Ip

    Página 64 Guía de instalación de AXIS 209FD/MFD Asignación de una dirección IP Debe asignarse una dirección IP a la AXIS 209FD/MFD para que sea accesible desde la red. Dependiendo del número de cámaras que desee instalar, el método recomendado de asignación de direcciones IP en Windows será...
  • Seite 65 Guía de instalación de AXIS 209FD/MFD Página 65 AXIS IP Utility: para cámaras individuales o instalaciones pequeñas AXIS IP Utility encuentra y muestra automáticamente los dispositivos Axis que existen en la red. Además, puede utilizarse para fijar manualmente una dirección IP estática. Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red (subred física) que la AXIS 209FD/MFD.
  • Seite 66 Página 66 Guía de instalación de AXIS 209FD/MFD AXIS Camera Management: para varias cámaras e instalaciones grandes AXIS Camera Management puede buscar y configurar automáticamente direcciones IP, mostrar el estado de la conexión y administrar las actualizaciones del firmware de varios productos de vídeo de Axis.
  • Seite 67 Guía de instalación de AXIS 209FD/MFD Página 67 Configuración de la contraseña Al acceder a la AXIS 209FD/MFD por primera vez, aparecerá el cuadro de diálogo Configure Root Password (Configurar contraseña de root). 1. A continuación, escriba una contraseña y vuelva a escribirla para confirmarla.
  • Seite 68 Página 68 Guía de instalación de AXIS 209FD/MFD Ajustes de la lente Posición Para ajustar la posición de la lente, siga estos pasos: 1. Abra la página Live View en su navega- dor de Web. Tornillo del soporte de la lente No desartornillar 2.
  • Seite 69 Guía de instalación de AXIS 209FD/MFD Página 69 Finalización de la instalación 1. Limpie la burbuja con un trapo Fijar la bolsa de desecante aquí suave y seco para eliminar el polvo y las huellas dactilares y uti- lice una pera para quitar el polvo de la lente.
  • Seite 70 Página 70 Guía de instalación de AXIS 209FD/MFD Otros métodos para configurar la dirección IP Esta tabla presenta todos los métodos disponibles para configurar o detectar la dirección IP. Todos los métodos están habilitados de forma predeterminada y es posible deshabilitarlos. Sistema operativo Notas Windows...

  • Seite 71: Indicadores Led

    Guía de instalación de AXIS 209FD/MFD Página 71 Indicadores LED Color Indicación Verde Fijo para indicar conexión a una red de 100 Mbit/s. Parpadeo para indicar actividad de red. Ámbar Fijo para indicar conexión a una red de 10 Mbit/s. Parpadeo para indicar actividad de red.

  • Seite 72: Más Información

    Página 72 Guía de instalación de AXIS 209FD/MFD Restablecimiento de los valores iniciales Esta operación reconfigurará todos los parámetros, incluida la dirección IP, a los valores iniciales: 1. Desconecte el cable de red de la cámara. 2. Utilice la llave allen incluida para aflojar los 4 tornillos que sujetan la cubierta y retírela. 3.
  • Seite 73 AXIS 209FD/MFD Installation Guide Rev. 4.0 November 2012 Copyright © Axis Communications AB, 2007 - 2011 Part No. 49467...
