Ansicht Von Hinten; Sxg8002 / Sxm8002 / Sxw8002; Anschlussklemmen; Anschlussschema - LEGRAND Smarther SXG8002 Installations- Und Gebrauchsanweisungen

Smarther
Installations- und Gebrauchsanweisungen

Ansicht von hinten

SXG8002 / SXM8002 / SXW8002

1. Anschlussklemmen

(siehe

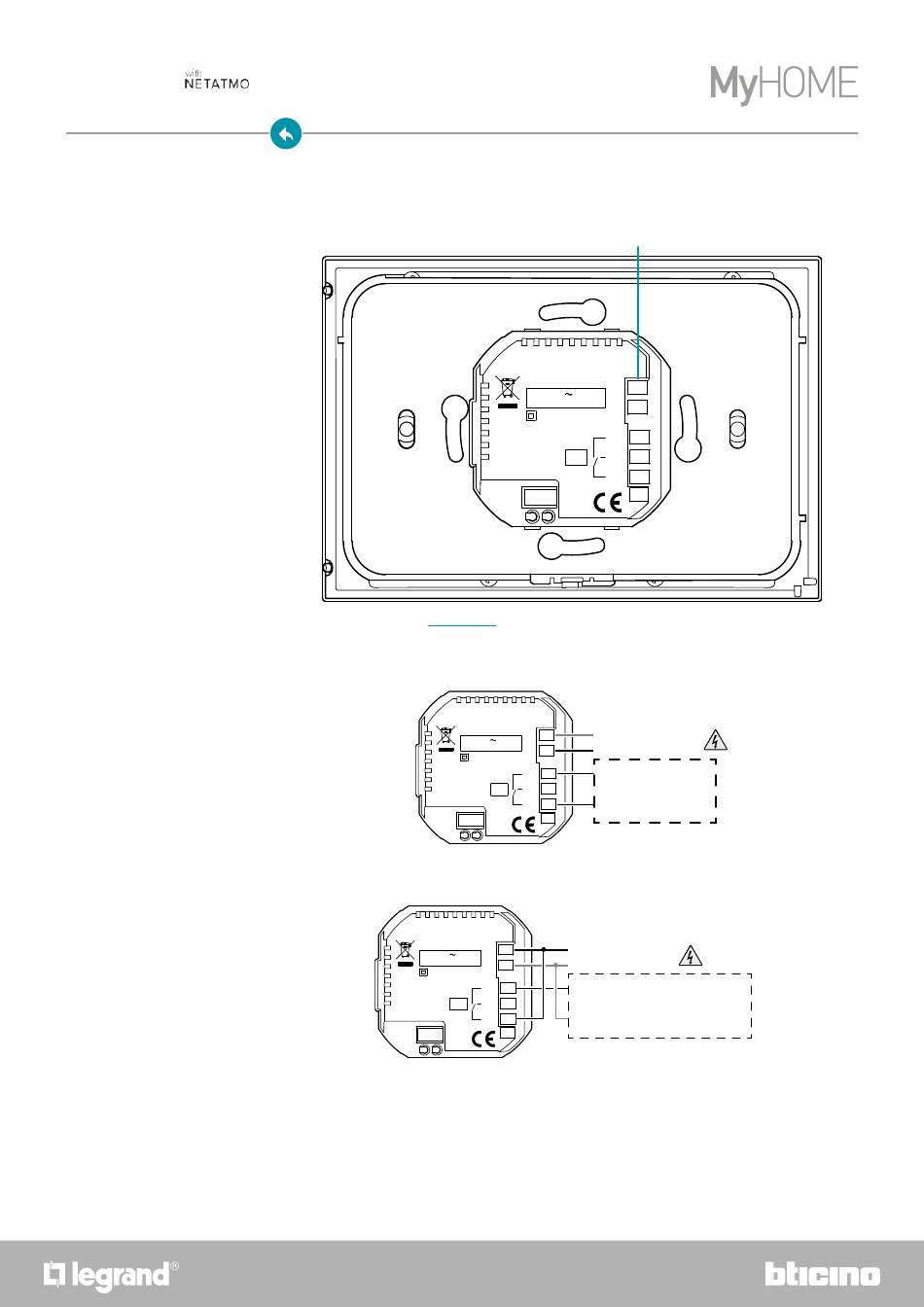

Anschlussschema

Anlage nur für Heizen mit reinem Kontakt (z.B. Freigabe des Heizkessels)
BTICINO
V.le Borri, 231
21100 (VA) ITALY
Anlage nur für Heizen mit durch die Netzspannung zu steuernde Stromlast
(z.B. Magnetventil 230Vac oder andere Lasten, Kontaktleistung 5(2) A)
BTICINO
V.le Borri, 231
21100 (VA) ITALY
110 - 240 V 50/60 Hz
2 W max.
5(2) A
12
1
BTICINO
V.le Borri, 231
21100 (VA) ITALY
L
110 - 240 V 50/60 Hz
2 W max.
N
NO
NC
5(2) A
C
Pläne)
L
110 - 240 V 50/60 Hz 110 – 240 Vac, 50/60 HZ
2 W max.
N
NO
ZUR HEIZANLAGE
(REINER KONTAKT) (ON/OFF)
NC
5(2) A
TO THE HEATING SYSTEM
C
(CLEAN CONTACT) (ON/OFF)
L
110 – 240 Vac, 50/60 HZ
N
NO
ZUR HEIZANLAGE
(DURCH DIE NETZSPANNUNG ZU STEUERNDE STROMLAST)
NC
TO THE HEATING SYSTEM
C
(LOAD TO BE CONTROLLED TO THE NETWORK VOLTAGE)
