Mosaic
™

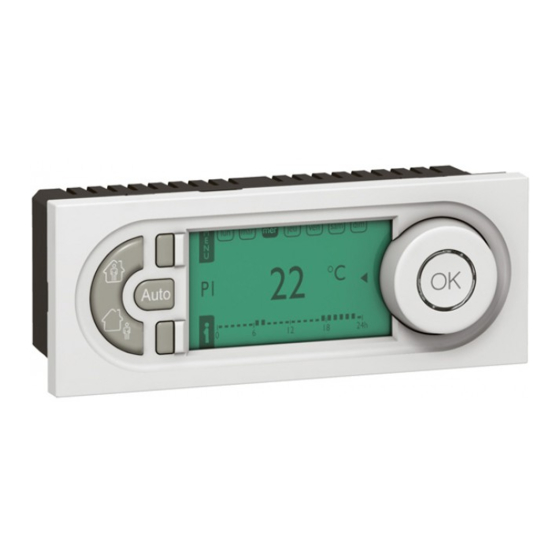

Programmierbarer Raumthermostat
767 21
Aktiviert das aktuell eingestellte Programm
Anwesenheits-Betriebsart (siehe Seite 4)
Abwesenheits-Betriebsart (siehe Seite 4)
230V~
Gleicher Aussenleiter (Phase) für Versorgung und Relais verwenden.
Für eine optimale Temperaturregelung bei einem Laststrom grösser 4A, ist
es empfehlenswert einen Schütz einzusetzen.
Technische Daten
Anschlußspannung
Wirkleistungsaufnahme
Schaltausgang
Ganggenauigkeit:
Anschlussquerschnitt:
Programme gesichert durch EEPROM
Gangreserve:
Regelbereich:
Frostschutztemperatur:
Lagertemperatur:
Betriebstemperatur
Wirkungsweise
Energieklasse
Wochentag
Softkey
M D M
19.0
P1
Auto
0 6 12
Softkey
Programm
N L
230V 50/60Hz
1 W
1 Umschalter 8A 250V~ cos ϕ = 1
± 1 s /Tag, bei typischen Installationsbedingungen
eindrähtig
1,5...4 mm 2
4x vordefiniert, 1x frei wählbar
100h für alle Eingaben
+7°C ... +30°C
+7°C
- 10°C ... +60°C
- 5°C ... +50°C
Typ 1.B. EN 60730-1
IV = 2%, EU 811/2013
Beleuchteter Ring
fordert dazu auf die
eingestellten Menüpunkte/Parameter
Temperatur
zu bestätigen
Sollwert
D F S S
°C
18 24h
Drehknopf
• Auswahl der Menüpunkte oder Einstellen
der Parameter.
• Temperatureinstellung
Softkeys
Zeigt das MENUE
Zurück
AUTO
Information
Aktiviert die Tageseinstellung
1
(1-30) für den Anwesenheits- und
Abwesenheitsbetrieb
®
feindrähtig
1,5...2,5 mm 2
Bestätigung der Auswahl
oder Übernahme der
eingestellten Parameter
