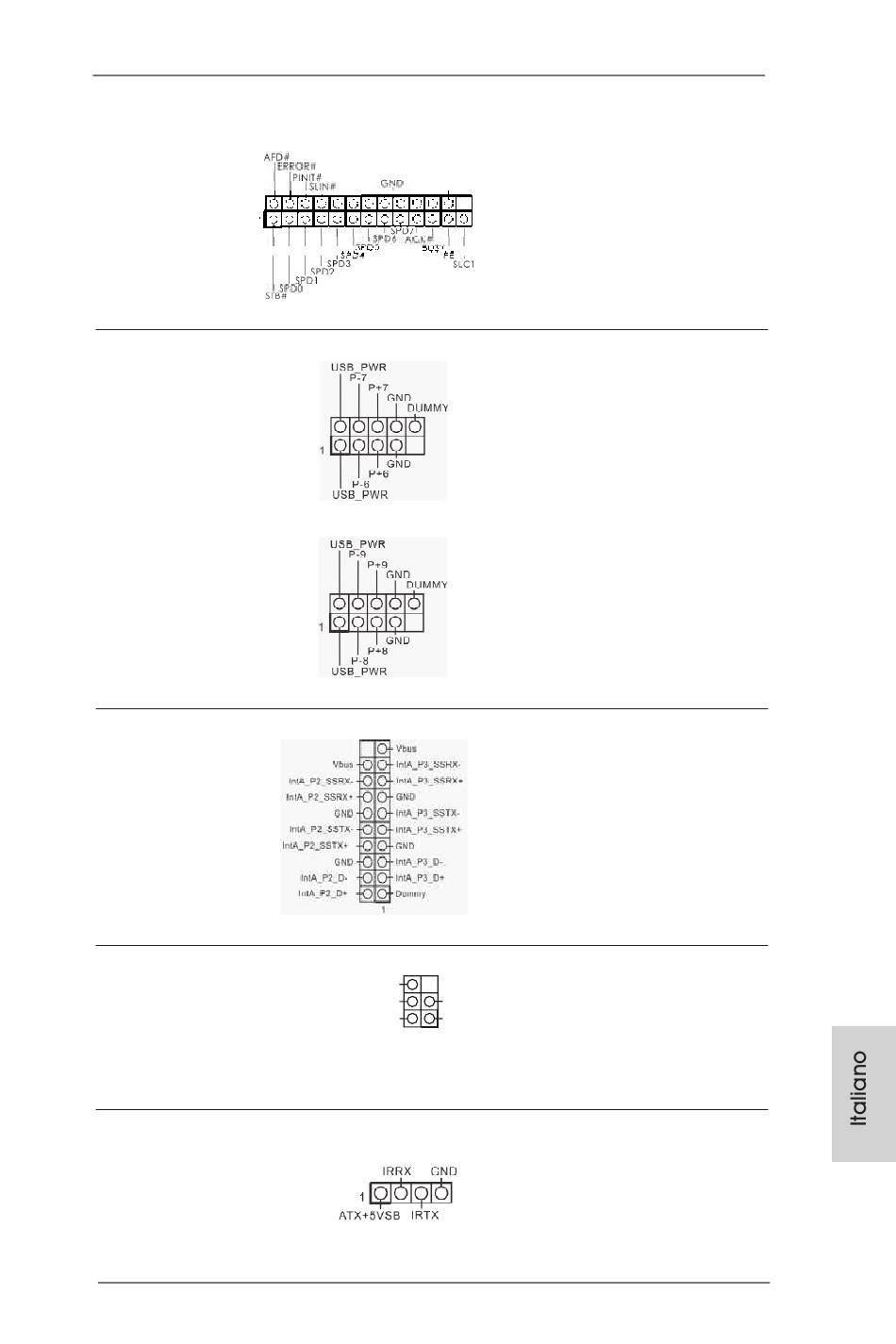

Collettore porta stampante
(LPT1 25 pin)
(vedi p.2 No. 29)
Collettore USB 2.0
(9-pin USB6_7)
(vedi p.2 Nr. 25)
(9-pin USB8_9)
(vedi p.2 Nr. 24)
Collettore USB 3.0
(19-pin USB3_2_3)
(vedi p.2 Nr. 9)
Collettore modulo infrarossi
(5-pin IR1)
(vedi p.2 Nr. 28)
Connettore modulo infrarosso consumer
(4-pin CIR1)
(vedi p.2 Nr. 26)
DUMMY
+5VSB
GND
IRRX
IRTX
1
ASRock Q77M vPro Motherboard
Questa è un'interfaccia per il
cavo porta stampante che
consente di collegare, con
comodità, dispositivi di stampa.
Oltre alle sei porte USB 2.0
predefinite nel pannello I/O, la
scheda madre dispone di due
intestazioni USB 2.0. Ciascuna
intestazione USB 2.0 supporta
due porte USB 2.0.
Oltre alle due porte USB 3.0
standard del pannello I/O,
questa scheda madre è dotata
di un header USB 3.0 che
supporta due porte USB 3.0.
Questo collettore supporta
moduli ad infrarossi optional per
la trasmissione e la ricezione
senza fili.
Questo connettore può essere
utilizzato per collegare
ricevitore remoto.
