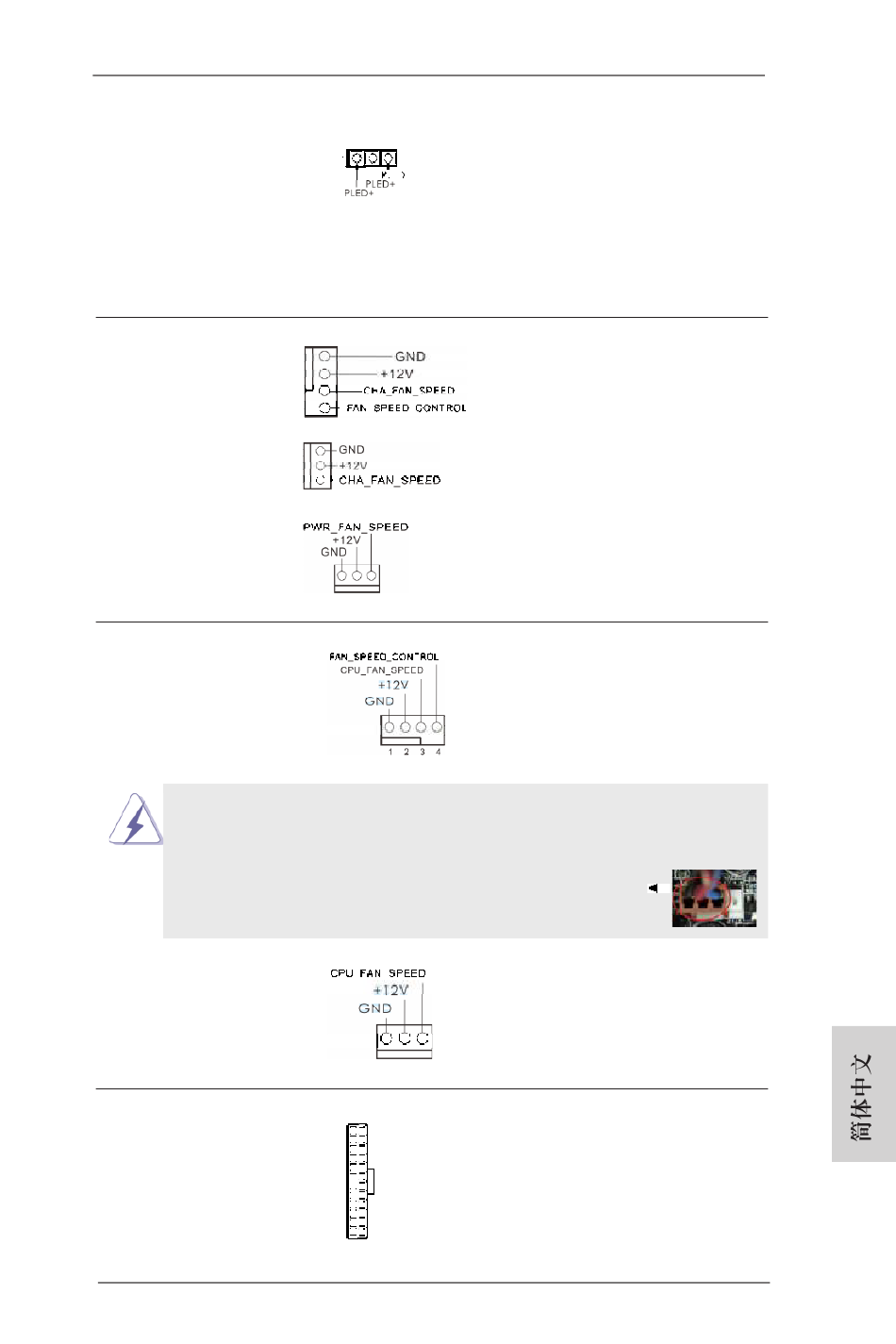

電源指示燈連接排針
(3 針 PLED1)
( 見第 2 頁第 21 項 )
機箱 , 電源風扇接頭
(4 針 CHA_FAN1)
( 見第 2 頁第 13 項 )
(3 針 CHA_FAN2)
( 見第 2 頁第 11 項 )
(3 針 PWR_FAN1)
( 見第 2 頁第 1 項 )
CPU 風扇接頭
(4 針 CPU_FAN1)
( 見第 2 頁第 4 項 )
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
(3 針 CPU_FAN2)
( 見第 2 頁第 5 項 )
ATX 電源接頭
(24 針 ATXPWR1)
( 見第 2 頁第 8 項 )
12
24
1
13
ASRock Q77M vPro Motherboard
請將機箱電源指示燈連接到這一
排針，以指示系統電源狀態。當
系統正在運行時， LED 指示燈亮。
在 S1/S3 模式下，LED 指示燈會
不停閃爍。在 S3/S4 或 S5 模式
( 關機 ) 下，LED 指示燈會熄滅。
請將風扇連接線接到這個接頭，
並讓黑線與接地的針腳相接。
CHA_FAN1 和 CHA_FAN2 支持風扇
控制。
請將 CPU 風扇連接線接到這個接
頭，讓黑線與接地的針腳相接。
Pin 1-3 連接
3-Pin 風扇的安裝
請將 ATX 電源供應器連接到這個
接頭。
199
