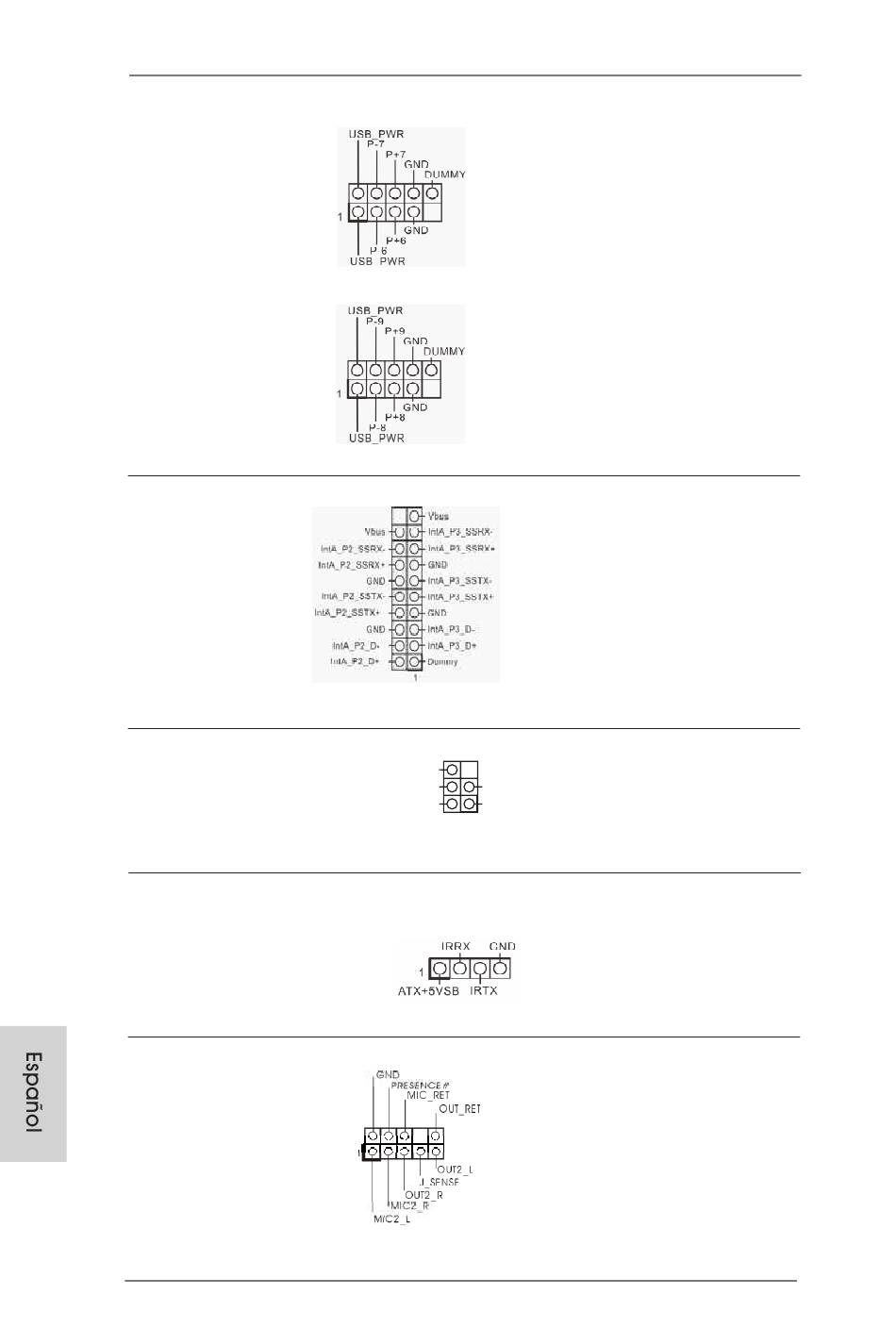

Cabezal USB 2.0
(9-pin USB6_7)
(vea p.2, N. 25)
(9-pin USB8_9)
(vea p.2, N. 24)
Cabezal USB 3.0
(19-pin USB3_2_3)
(vea p.2, N. 9)
Cabezal de Módulo Infrarrojos
(5-pin IR1)
(vea p.2, N. 28)
Base de conexiones del módulo de
infrarrojos para el consumidor
(4-pin CIR1)
(vea p.2, N. 26)
Conector de audio de
panel frontal
(9-pin HD_AUDIO1)
(vea p.2, N. 31)
100
DUMMY
+5VSB
GND
IRTX
IRRX
1
ASRock Q77M vPro Motherboard
Además de seis puertos USB
2.0 predeterminados en el
panel de E/S, hay dos bases de
conexiones USB 2.0 en esta
placa base. Cada una de estas
bases de conexiones admite
dos puertos USB 2.0.
Además de dos puertos 3.0
predeterminados situados en el
panel E/S, encontrará una
cabecera USB 3.0 en esta
placa base. Esta cabecera USB
3.0 admiten dos puertos USB
3.0.
Este cabezal soporta un módulo
infrarrojos de transmisión y
recepción wireless opcional.
Esta base de conexiones se
puede utilizar para conectar
receptor remoto.
Este es una interface para
cable de audio de panel frontal
que permite conexión y control
conveniente de apparatos de
Audio.
