1.
ハイディフィニションオーディオはジャックセンシングをサポートしますが、
正しく機能するためにシャーシのパネルワイヤが HDA をサポートする必
要があります。このマニュアルとシャーシのマニュアルの指示に従って、シ
ステムを取り付けてください。
2.
AC'97 オーディオパネルを使用する場合、次のように前面パネルのオー
ディオヘッダに取り付けてください。
A.
B.
C.
D.
E.

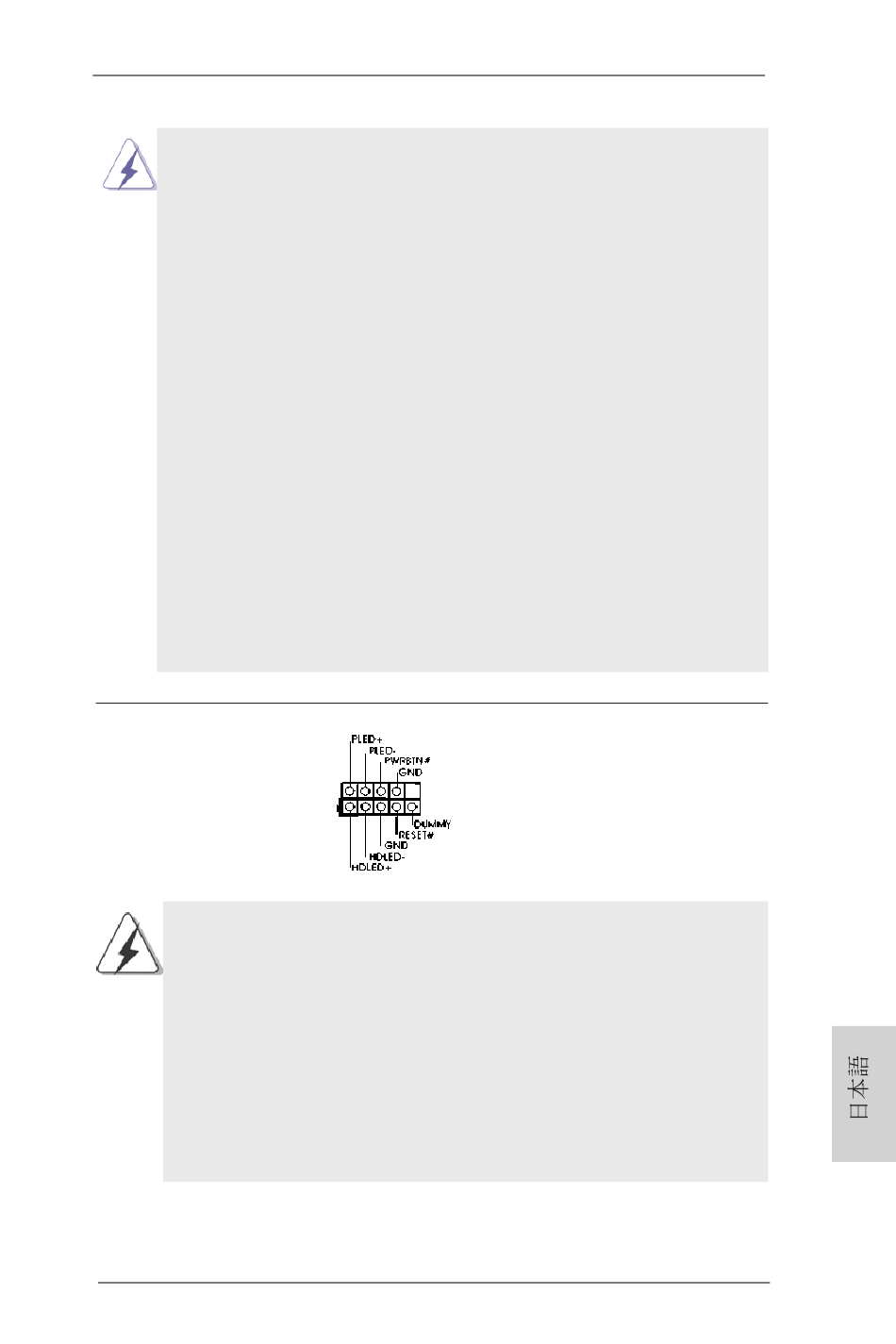

システムパネルコネクタ
(9 ピン PANEL1)
ページ２, アイテム 22 を参照
シャーシに付いている電源スイッチ、リセットスイッチ、システムステータスイン
ジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。ケーブ
ルを接続する前にピンの正負極性にご注意ください。
PWRBTN ( 電源スイッチ ):
前面パネルに付いている電源スイッチに接続します。電源スイッチによるシス
テム電源オフ方法を設定して変更することも可能です。
RESET ( リセットスイッヱ ):
シャーシの前面パネルに付いているリセットスイッチに接続します。コンピュータ
がフリーズし、 正常な再起動をしない場合は、 リセットスイッチを押してコンピュー
タを再起動します。
Mic_IN (MIC) を MIC2_L に接続します。
Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を
OUT2_L に接続します。
Ground (GND) を Ground (GND) に接続します。
MIC_RET と OUT_RET はオーディオパネル専用です。AC'97
オーディオパネルに接続する必要はありません。
フロントマイクを有効化するには。
®
Windows
XP / XP 64-bit OS の場合 :
" Mixer " ( ミキサー ) を選択し、続いて " Recorder " ( レコー
ダー ) を選択します。その後 " FrontMic " ( フロントマイク )
をクリックします。
®
Windows
7 / 7 64-bit / Vista
OS の場合 :
Realtek コントロールパネルから " FrontMic " ( フロントマイ
ク ) タブを開きます。 " Recording Volume " ( 録音音量 ) を
調整します。
ASRock Q77M vPro Motherboard
TM
TM
/ Vista
このコネクタは数種類のシステムフロン
トパネルの機能を提供します。
64-bit
183
