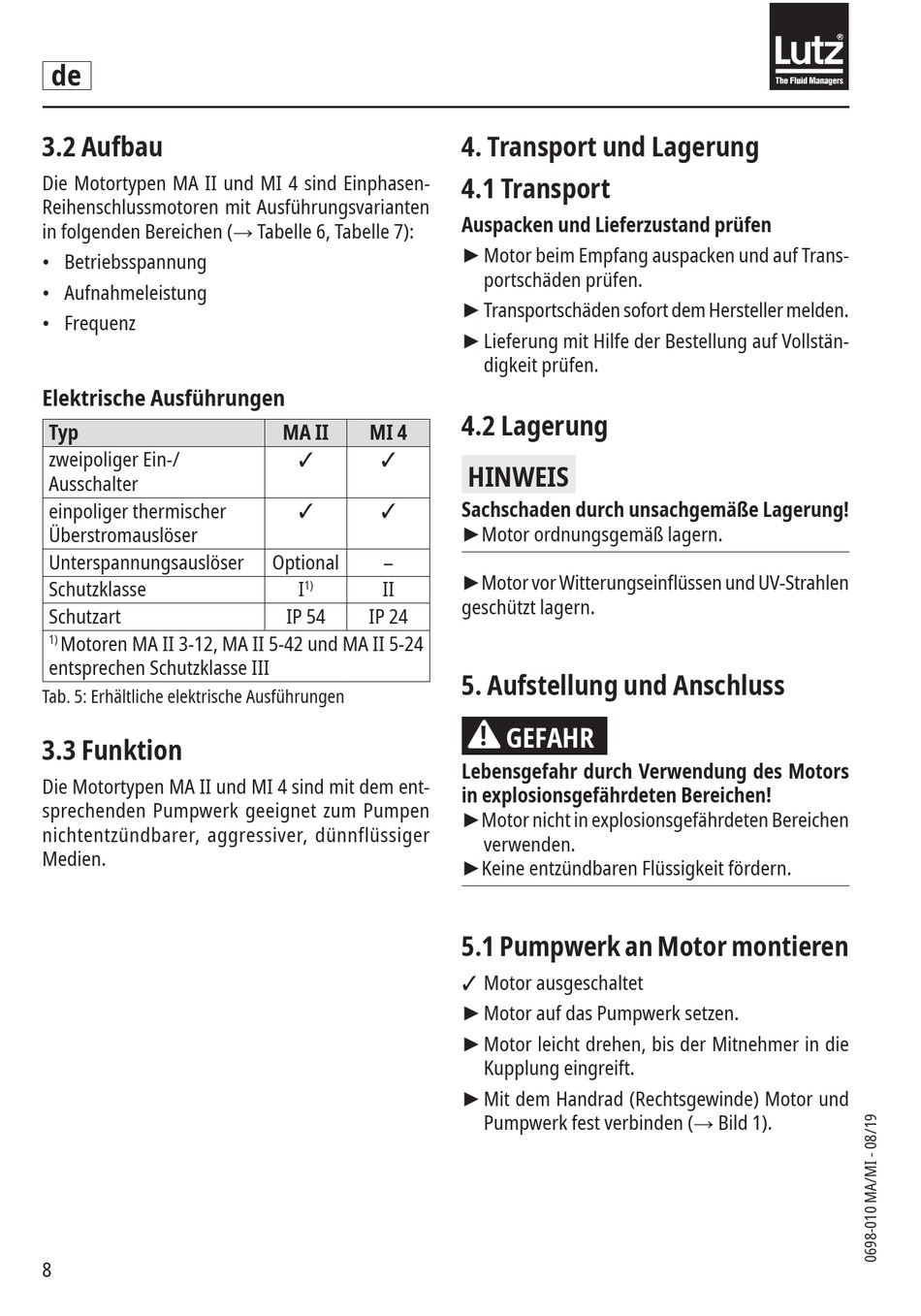

3.2 Aufbau

Die Motortypen MA II und MI 4 sind Einphasen-
Reihenschlussmotoren mit Ausführungsvarianten
in folgenden Bereichen (→ Tabelle 6, Tabelle 7):
• Betriebsspannung
• Aufnahmeleistung
• Frequenz
Elektrische Ausführungen
Typ
zweipoliger Ein-/
Ausschalter
einpoliger thermischer
Überstromauslöser
Unterspannungsauslöser
Schutzklasse
Schutzart
Motoren MA II 3-12, MA II 5-42 und MA II 5-24
1)
entsprechen Schutzklasse III
Tab. 5: Erhältliche elektrische Ausführungen

3.3 Funktion

Die Motortypen MA II und MI 4 sind mit dem ent-
sprechenden Pumpwerk geeignet zum Pumpen
nichtentzündbarer, aggressiver, dünnflüssiger
Medien.
8
MA II MI 4
3 3
3 3
Optional –
I II
1)
IP 54 IP 24

4. Transport und Lagerung

4.1 Transport

Auspacken und Lieferzustand prüfen
► Motor beim Empfang auspacken und auf Trans-
portschäden prüfen.
► Transportschäden sofort dem Hersteller melden.
► Lieferung mit Hilfe der Bestellung auf Vollstän-
digkeit prüfen.

4.2 Lagerung

HINWEIS
Sachschaden durch unsachgemäße Lagerung!
►Motor ordnungsgemäß lagern.
►Motor vor Witterungseinflüssen und UV-Strahlen
geschützt lagern.

5. Aufstellung und Anschluss

!
GEFAHR
Lebensgefahr durch Verwendung des Motors
in explosionsgefährdeten Bereichen!
►Motor nicht in explosionsgefährdeten Bereichen
verwenden.
►Keine entzündbaren Flüssigkeit fördern.

5.1 Pumpwerk an Motor montieren

3 Motor ausgeschaltet
► Motor auf das Pumpwerk setzen.
► Motor leicht drehen, bis der Mitnehmer in die
Kupplung eingreift.
► Mit dem Handrad (Rechtsgewinde) Motor und
Pumpwerk fest verbinden (→ Bild 1).
