Verwandte Anleitungen für VALLONE COMO 10
Inhaltszusammenfassung für VALLONE COMO 10

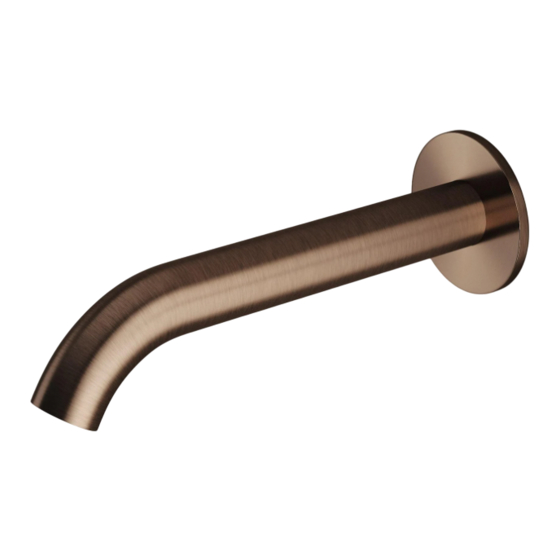

- Seite 1 COMO 10 MONTAGEANLEITUNG/ INSTALLATION INSTRUCTIONS — WWW.VALLONE.DE...
-
Seite 2: Ausladung
COMO 10 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET BADE WA NN EN-ARM ATU R ACHT U NG! VO R D E R INSTA L L AT ION IST F OLGENDES Z U BEACHT EN: AUSLADUNG • DI E INSTALL AT IO N DAR F N UR VO N G ES CHULTEM FACHP ER S O NAL UN T ER 200 MM B E RÜ... -
Seite 3: Technisches Datenblatt
COMO 10 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET 1/2" GAS Alle Maße in Millimetern. All measurements in millimeters. WWW.VALLONE.DE/COMO... -
Seite 4: Lieferumfang
COMO 10 LIEFERUMFANG DELIVERY SCOPE L I EFERU M FA N G A. AU SL AU F I NK L. STR A HL R E G L E R B. ZI ER B L E ND E C. S C HR AU B E I N S AT Z D. -
Seite 5: Technical Information
COMO 10 TECHNISCHE INFORMATIONEN TECHNICAL INFORMATION 80°C 65°C 45°C MAX. AC H T UN G! DI E G E N AN N TEN W ERT E F ÜR B ETR IE BS DRU CK U ND TE MP E RATU R M ÜS SEN A. -
Seite 6: Installation Instructions
COMO 10 MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS 1/2"GAS M O N TAG E AN L E IT UNG • Entfernen Sie die Schutzkappe (1) der Unterputzeinheit Como U5. • Schrauben Sie den Gewindeadapter (2) in das ½“-Gas-Gewinde der Unterputzeinheit. • Setzen Sie die Zierblende (4) auf das Gewinde des Schraubeinsatzes (3) bis zur mittleren Erhebung. • Umwickeln Sie das Gewinde des Schraubeinsatzes (3) dünn mit Teflon-Band oder Hanf. • Schrauben Sie den Schraubeinsatz (3) mit der Zierblende (4) in den Gewindeadapter (2), bis die Zierblende (4) fest an der Wand anliegt. • Setzen Sie nun das Rohr des Auslaufs (5) auf den überstehenden Teil des Schraubeinsatzes. • Fixieren Sie das Rohr des Auslaufs (5) mit der Madenschraube (6) unter Zuhilfenahme des Innensechskant-Schlüssels (7). • Öffnen Sie die Wasserzufuhr zur Armatur. - Seite 7 COMO 10 MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS 1/2"GAS M O U NT I NG INS T RUC T I ONS • Remove the cover plate (1) of the flush-mounted box COMO U5. • Screw the thread adapter (2) onto the ½“ gas thread of the flush-mounted box. • Put the collar (4) onto the threaded rod (3) up to the middle elevation. • Wrap the thread with Teflon tape or hemp. • Screw the threaded rod (3) with the collar (4) onto the thread adapter (2) until the collar (4) is firmly set on the wall. • Now put the spout (5) onto the protruding part of the threaded rod. • Fasten the spout (5) with the grub screw (6) using the hex key (7). • Open the water supply to the mixer.
- Seite 8 COMO 10 REINIGUNG & PFLEGE CLEANING & CARE R E I NI G U NG & WA RT UNG Bitte verwenden Sie zur Reinigung ausschließlich Produkte, die kein Lösemittel enthal- ten und nicht säurehaltig sind. Wir empfehlen die Verwendung spezifischer Produkte für rostfreien Stahl. Auch der Gebrauch von Scheuerschwämmen oder Metallwolle sollte vermieden werden. D IE R E IN IGU N G E R FO LG T IN V IER EIN FACH EN SCHRITT EN: 1. Reiben Sie die Armatur mit dem Reinigungsmittel ein.
- Seite 9 COMO 10 EXPLOSIONSZEICHNUNG EXPLODED DRAWING...
