- Seite 1 Spektrum DXS and AR410 4 CH Receiver Spektrum DXS und AR410-Empfänger mit 4 Kanälen Spektrum DXS et récepteur AR410 4 canaux Spektrum DXS e ricevitore AR410 a 4 canali...
- Seite 2 Schäden oder schwere Verletzungen vermieden werden. WARNUNG ZU GEFÄLSCHTEN PRODUKTEN. Bitte kaufen Sie Ihre Spektrum Produkte immer von einem autorisiertem Händler um si- cherzu stellen, dass Sie ein authentisches hochqualitatives original Spektrum Produkt gekauft haben. Horizon Hobby lehnt jede Unterstützung, Service oder Garantieleistung von gefälschten Produkten oder Produkten ab die von sich in...
-
Seite 3: Spektrum Dxs-Sender Und Ar410-Empfänger

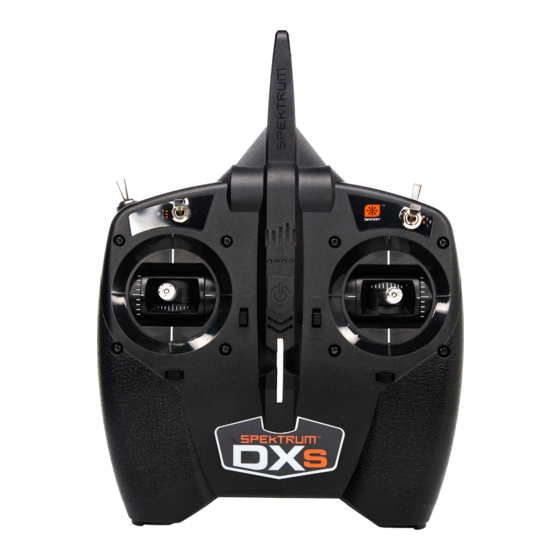

Spektrum DXS-Sender und AR410-Empfänger Der Spektrum™ DSMX DXS-Sender mit 7 Kanälen ist entweder nur als Sender (SPMR1010) erhältlich oder als Paket mit einem kompletten Spektrum AR410- Sender mit 4 Kanälen (SPM1010). Der DXS-Sender und der AR410-Empfänger sind komplett mit anderen Spektrum DSMX-Systemen kompatibel. -
Seite 4: Spezifikationen
Die mit dem RFT-Fluggerät mitgelieferten DXS-Sender können mit einer spezialisierten Modelldatei geladen werden, die dem Fluggerät entspricht. Sollen die Modelleinstellungen auf einem dieser Sender geändert werden, die PC- Sotftware auf der DXS-Produktseite unter SpektrumRC.com herunterladen und dabei das Spektrum USB-Programmierkabel (SPMA3065) verwenden. AR410-EMPFÄNGER SPMAR410 DSMX-Sportempfänger mit 4 Kanälen Abmessungen (L ×... -
Seite 5: Darstellung Des Senders
Darstellung des Senders Der DXS-Sender ist standardmäßig Modus 2. Modus 2 ist Gas und Seitenruder auf linkem Gimbal, Höhenruder und Querruder auf rechtem Gimbal Antenne Schalter B (Kanal 5 Standard) Schalter D (Kanal 7 Standard) RGB LED Schalter H (Gasabschaltung Standard) Schalter F (Duale Geschwindigkeit Standard) 4 Grüne LEDs Gimbal Gas/Ruder (Modus 2) Gimbal Höhenruder/... -
Seite 6: Einsetzen Der Sender-Akkus
Kanal 3 (Querruder) Kanal 4/Programmieranschluss (Seitenruder) WICHTIG: Bei Verwendung eines Y-Kabelbaums oder von Servoverlängerungen mit Spektrum-Ausrüstung keine umkehrenden Kabelbäume verwenden. Die Verwendung von umkehrenden Y-Kabelbäumen oder Servoverlängerungen kann dazu führen, dass die Servos fehlerhaft arbeiten oder überhaupt nicht funktionieren. Montage des Empfängers Den Sender entsprechend den Empfehlungen des Flugzeugherstellers montieren und die Servos mit ihren jeweiligen Anschlüssen verbinden. -
Seite 7: Trimmungsprogrammierung
Binden DXS und der Empfänger müssen miteinander gebunden sein, ehe sie funktionieren. Das Binden ist der Vorgang, bei dem der Empfänger den speziellen Code des Senders lernt, sodass er sich nur mit diesem speziellen Sender verbindet. 1. Den Bindungsschalter auf dem Empfänger gedrückt halten, während der Empfänger einschaltet wird. -
Seite 8: Erweiterte Programmierung
Einstellungen zu bestätigen und die Trimmungsprogrammierung zu verlassen. Erweiterte Programmierung Zum Aufrufen der erweiterten Programmierung oder zum Laden einer vorkonfi gurierten Modelldatei den Programmieranschluss mit dem USB- Programmer (SPMA3065) am PC anschließen. Den Spektrum-Programmer auf der DXS-Produktseite unter SpektrumRC.com herunterladen... -
Seite 9: Einrichten Von Failsafe Auf Dem Ar410-Empfänger
Einrichten von Failsafe auf dem AR410-Empfänger Die Failsafe-Methode und die Failsafe-Positionen werden im Empfänger während des Bindens eingerichtet. Im unwahrscheinlichen Fall, dass die Funkverbindung während des Betriebs abbricht, wird der Empfänger alle Servoausgabesignale in ihre vorprogrammierte Failsafe-Position bringen. Sinkt die Stromversorgung zum Empfänger während des Betriebs unter 3,5 Volt, ist der Empfänger bis zum Spannungswiederherstellung nicht funktionsfähig und Failsafe funktioniert nicht. -
Seite 10: Smart-Telemetrie Und Led-Anzeigen Auf Dem Dxs
Smart-Telemetrie und LED-Anzeigen auf dem DXS Akku-Spannung des Fluggeräts: Die WICHTIG: Die vier grünen LEDs auf dem vier grünen LEDs auf dem DXS-Sender Sender zeigen nicht die Akku-Spannung zeigen die Akku-Spannung des Fluggeräts der AA-Akkus an. Der DXS-Sender zeigt bei Verwendung einer SMART-Telemetrie. die Spannung der AA-Akkus nur an, wenn der Akku-Stand niedrig ist und die Akkus ersetzt werden müssen. -
Seite 11: Anpassen Der Hebelspannung
Für den DXS können die Sendermodi 1, 2, 3 oder 4 ausgewählt werden. Die Umwandlung der Modi erfordert eine Änderung der Programmierung und eine mechanische Änderung. Umwandlung der Programmierung: 1. Die Spektrum-Programmeranwendung unter SpektrumRC.com herunterladen. 2. Den Sender einschalten. 3. Die Spektrum-Programmer-Anwendung öffnen. -
Seite 12: Anleitung Zur Fehlerbehebung
Wireless Trainer Mit dem DXS-Sender ist der Betrieb als Ausbildersender für eine Trainingssituation möglich. Ein Funkempfänger (SPM9747 optional, nicht im Lieferumfang enthalten) ist zum Hinzufügen dieser Funktion erforderlich. Ist ein Schülersender an den (optionalen) Funkempfänger innerhalb des DXS gebunden, dann erhält der Schüler durch Drücken und Halten des Schalters A die Steuerung über die ersten vier Kanäle. - Seite 13 Problem Mögliche Ursache Lösung Sender während des Eingeschalteten Sender etwas vom Flugzeug Bindungsvorgangs zu nah wegbewegen, Flug-Akku vom Flugzeug am Luftfahrzeug trennen und wieder anschließen Flugzeug oder Sender zu nah an einem großen Flugzeug und Sender an eine andere Metallobjekt, einer draht- Stelle bringen und das Binden erneut Flugzeug bindet...
-
Seite 14: Garantie Und Service Informationen
Garantie und Service Informationen Warnung—Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen an Sachgütern führen. Betreiben Sie Ihr RC-Modell nur auf freien Plätzen und beachten Sie alle Hinweise der Bedienungsanleitung des Modells wie auch der Fernsteuerung. Garantiezeitraum—Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass das gekaufte Produkt frei von Material- und Montagefehlern ist. - Seite 15 Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt werden und erfordert ei- nige mechanische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig zu betreiben kann zu Verletzungen von Lebewesen und Sachbe- schädigungen erheblichen Ausmaßes führen. Dieses Produkt ist nicht für den Ge- brauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen.
-
