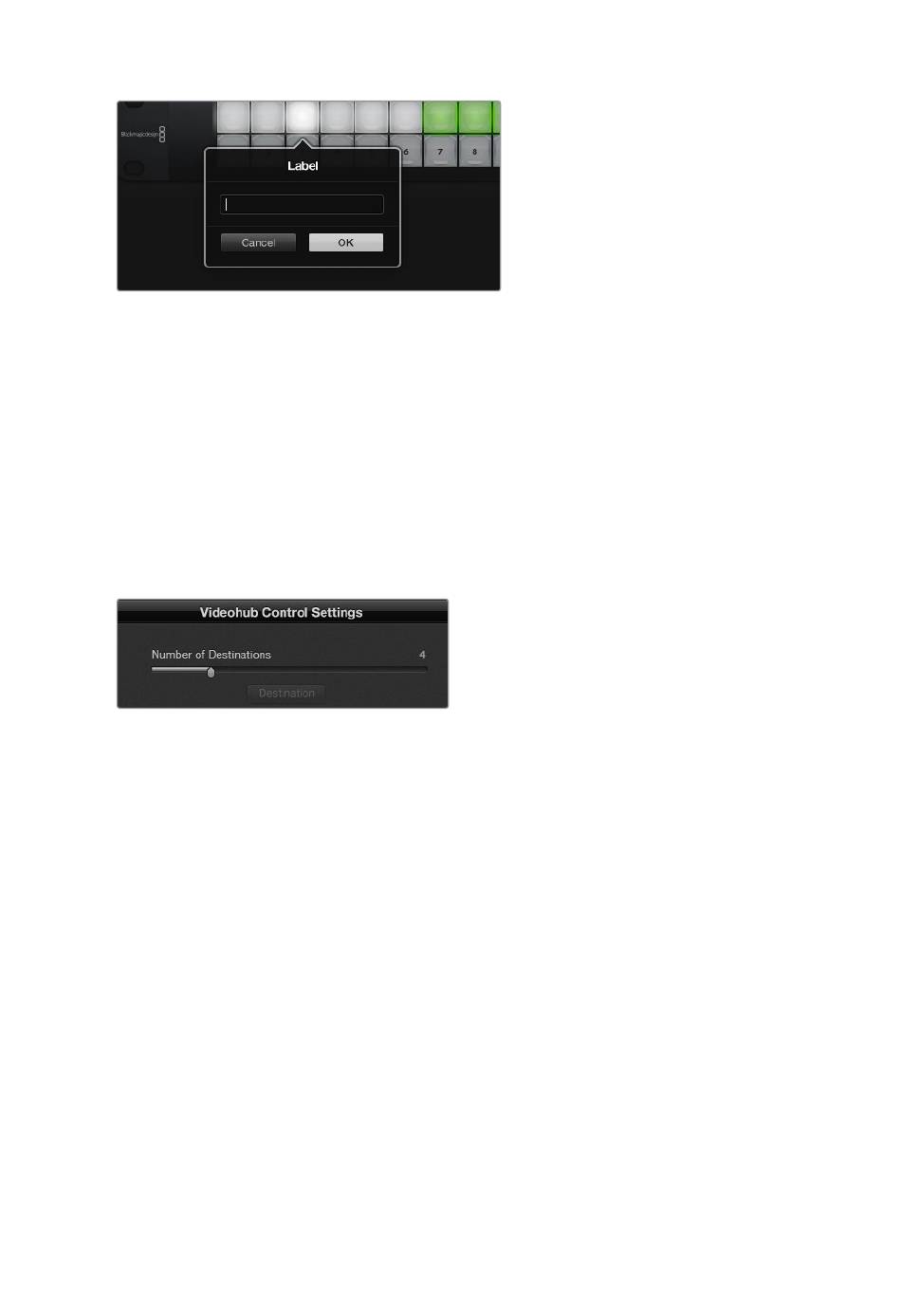

Clicca il pulsante desiderato per etichettarlo

Configurare Videohub Smart Control Pro

Videohub Hardware Panel Setup permette di personalizzare le caratteristiche di ciascun
pannello di controllo Videohub.
Numero di destinazioni
Videohub Smart Control si può configurare come selettore cut-bus o come selettore XY.
Nel primo caso, ogni pulsante rappresenta una sorgente SDI e c'è una sola destinazione.
Nel secondo caso, è possibile avere fino a 24 destinazioni. I pulsanti delle sorgenti si illuminano
di bianco, quelli delle destinazioni di oro. Scegli quest'ultima configurazione se non intendi
usare un pannello Videohub Smart Control Pro per ogni dispositivo di destinazione.
Videohub Smart Control Pro configurato con molteplici destinazioni
Configurazione cut-bus
1 Trascina lo slider
2 Clicca il pulsante Destination. Nel campo
porta a cui è collegato il dispositivo di destinazione. Se quest'ultimo riceve segnali dual
link o quad link SDI, inserisci anche il numero delle altre porte nei campi
Out B, Router SDI Out C
anche la connessione di controllo deck RS-422, completa il campo
3 Conferma con OK. Tutti i pulsanti illuminati di bianco corrispondono alle sorgenti.
4 Clicca ciascuno dei pulsanti delle sorgenti nell'interfaccia del software per configurarli.
5 Nel campo Router SDI In A
sorgente. Se quest'ultimo riceve segnali dual link o quad link SDI, inserisci anche il
numero delle altre porte nei campi
In D. Se instradi anche la connessione di controllo deck RS-422, completa il campo
Router Remote.
6 Conferma con OK.
Number of Destinations
e Router SDI Out
inserisci il numero della porta a cui è collegato il dispositivo
Router SDI In
su 1.
Router SDI Out A inserisci il numero della
D. Se al dispositivo di destinazione instradi
B, Router SDI In C
Router SDI
Router Remote.
e Router SDI
