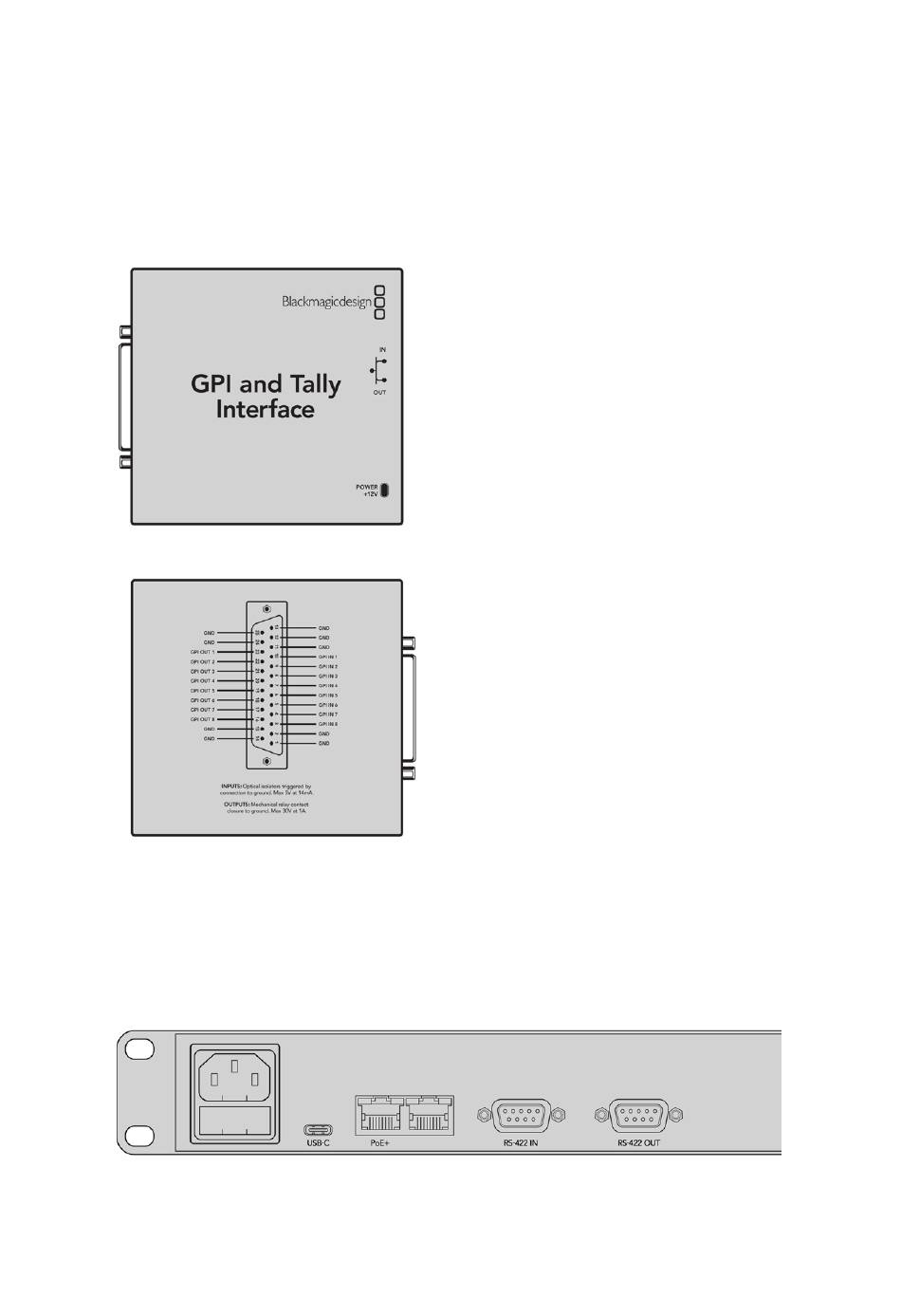

GPI and Tally Interface
GPI and Tally Interface — доступное по цене решение для многокамерного производства, когда при
использовании модуля CCU необходимо вывести один из контролируемых видеопотоков на
монитор. Устройство имеет по восемь программируемых входных и выходных контактов.
При определенном направлении маршрутизации входы направляют через порт Ethernet на
коммутатор Videohub команды вывести изображение с выбранной камеры на монитор, а выходы
передают Tally-сигнал на камеры или другие устройства.
GPI and Tally Interface
Схема распайки разъема DB25
При создании собственного кабеля используйте диаграмму на обратной стороне устройства.
Подключение через USB для настройки панели управления
Для установки сетевых параметров на панели управления ее необходимо подключить к компьютеру
через порт USB.
Порт USB на тыльной стороне панели управления Videohub
Подготовка к работе 237
