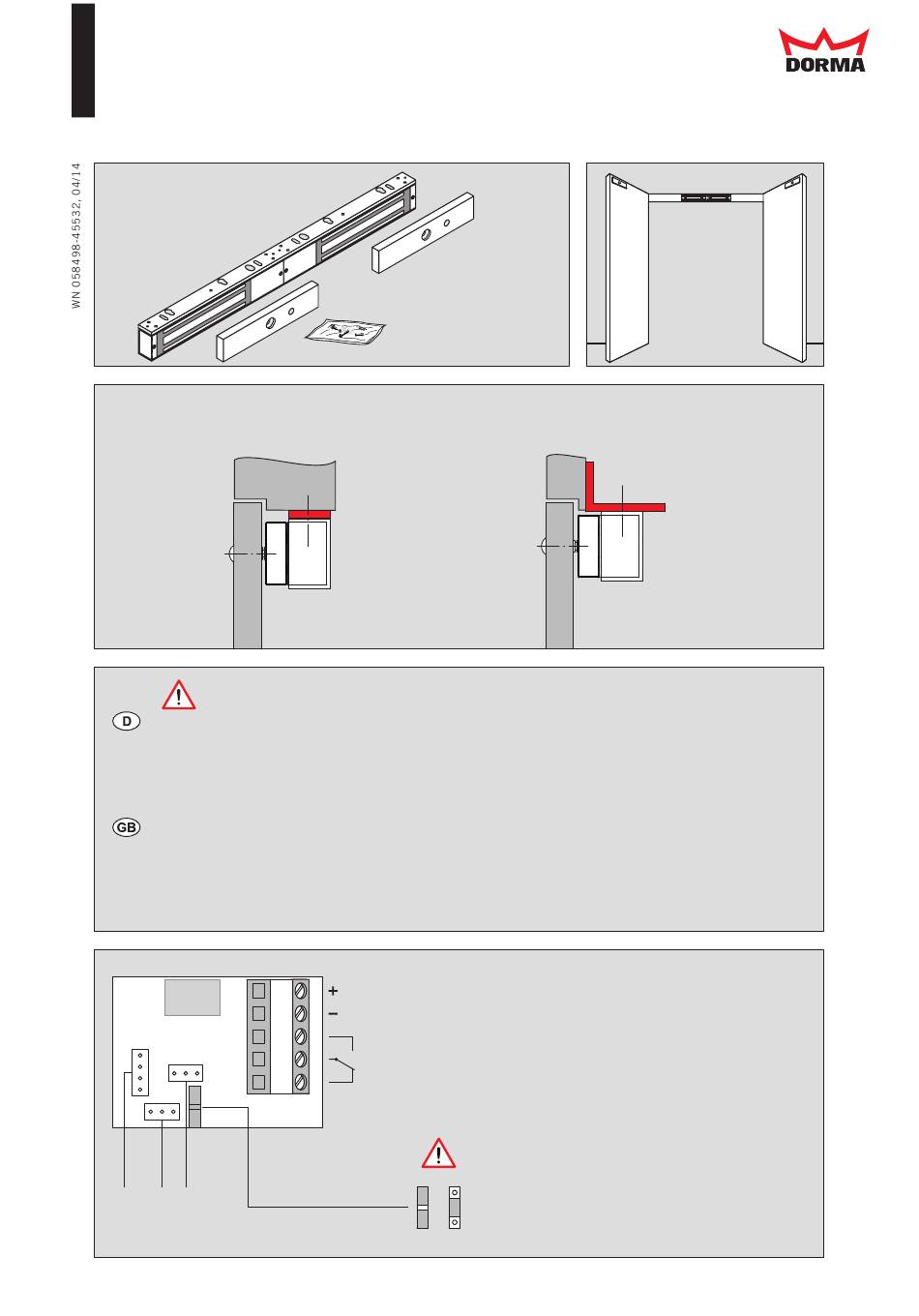

Dorma EMC 600-2 ALH Handbuch

EMC 600-2 ALH
—
Wichtiger Hinweis
1. Die Leistung des Netzteils für den Elektromagneten muss ausreichend sein. Siehe Kabelplan.
2. Das Netzteil muss eine ausreichende Spannung liefern.
3. Die Ankerplatte und der Elektromagnet dürfen nicht mechanisch bearbeitet werden.
4. Die Haltekraft an der Tür variiert von der spezifischen Montageart.
Important notice
1. The power supply has to be enough for the electromagnet. Look at wiring notice.
2. The supply should be able to provide a sufficient voltage.
3. The armature plate and the electromagnet should no be drilled or modified.
4. The holding force on the door is dependent on the specific type of installation.
Relay
NO
C
NC
Interne Verdrahtung Brücke „Spannungswahl"
Internal wire harness Jumper „power select"
1
Power supply
2
3
4
Lock status sensor
5
12V 24V
Technische Daten:
Stromaufnahme bei 12V DC: 500mA (je Magnet)
bei 24V DC: 250mA (je Magnet)
Kontaktbelastbarkeit:
Technical data:
Current input at 12V DC:
at 24V DC:
Contact rating:
1A bei 24V DC
500mA (each Magnet)
250mA (each Magnet)
1A at 24V DC
