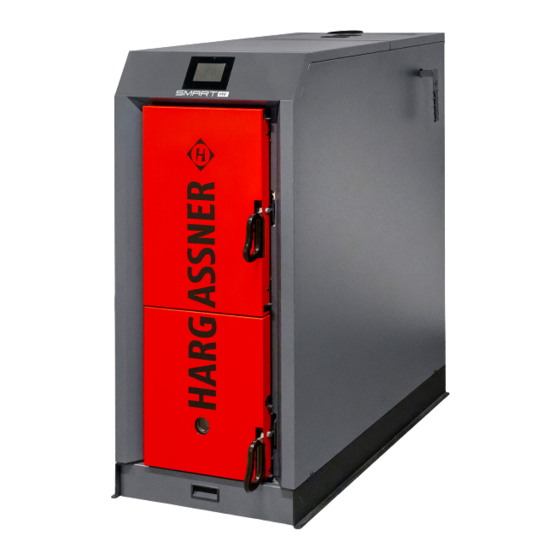

Hargassner Smart-HV 17-23 Elektrohandbuch

Vorschau ausblenden Andere Handbücher für Smart-HV 17-23:

Werbung

Quicklinks

Diese Anleitung herunterladen

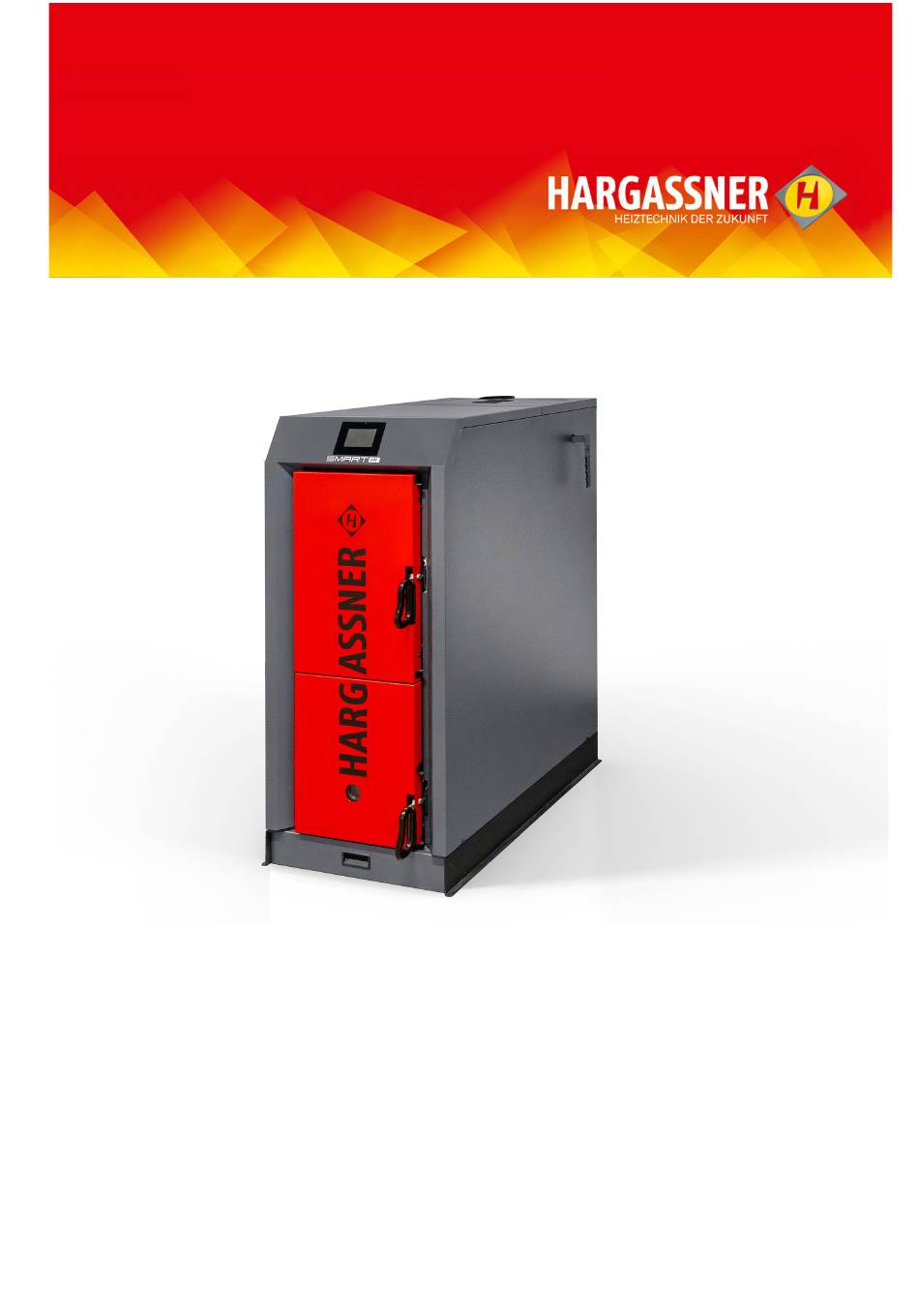

E l e k t r o h a n d b u c h
S t ü c k h o l z k e s s e l
S m a r t - H V 1 7 - 2 3
Anleitung lesen und aufbewahren
HARGASSNER Ges mbH
A 4952 Weng OÖ
Tel.: +43/7723/5274-0
Fax.: +43/7723/5274-5
office@hargassner.at
www.hargassner.at
DE
- V03 06/2020 - 11060297

Werbung

loading

Verwandte Anleitungen für Hargassner Smart-HV 17-23

Inhaltszusammenfassung für Hargassner Smart-HV 17-23

  • Seite 1 S t ü c k h o l z k e s s e l S m a r t - H V 1 7 - 2 3 Anleitung lesen und aufbewahren HARGASSNER Ges mbH A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax.: +43/7723/5274-5...
  • Seite 2 Netzteilversorgung schwarz weiß Rücklauf- mischer braun Puffer- pumpe Netzanschluss Erweiterung 230 V AC Netzanschluss 230 V AC Pufferfühler unten Pufferfühler Mitte Pufferfühler oben Außentem- peraturfühler Optionaler Ausgang HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 3: Sonstige Anschlüsse

    Optionaler Ausgang Bezeichnung / Platine Bezeichnung Beschreibung LED Netzwerkverbindung Blinkt, wenn Netzwerkverbindung (Ethernet) aktiv LED CAN Blinkt, wenn CAN aktiv LED Spannungsversorgung 24V Blinkt bei ordnungsgemäßer Spannungsversorgung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 4 H2 = orange, blinkt bei CAN TX sendet H3 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung der Elektrik H4 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung des Prozessors H5 = grün, blinkt bei Softwareupdate HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 5  Das Einbinden der Steuerung ins Netzwerk wird derzeit noch nicht unterstützt Verkabelung mit HKA-Platine  Optionale I/O 36-Platine (HKA-Platine) ist neben der Stückholzplatine montiert CAN-EW Stückholzplatine Linux light -> I/O 36-Platine Modem / Router HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 6  Die I/O 36-Platine ist der letzte Teilnehmer im CAN-EW (Flachkabel)  Bei der I/0 36-Platine die Abschlusswiderstände auf On stellen Modem / Router SD-CARD CAN 1 CAN 3 CAN EW CAN 1 - RJ12 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 7 Platine Linux light Elektroschema Smart-HV Datum: 01.07.2019 Kessel-Vorderseite Kessel-Rückseite Kessel-Draufsicht STB-Fühler Motoren Verbrennung Schalter / Sensoren Fühler Steuerelemente 11 Motor Primärluftklappe 24 Rauchgassaugzug 48 Endschalter Kesseltür 60 Kesselfühler 80 Sicherheitsthermostat (STB) 12 Motor Sekundärluftklappe 61 Rauchgasfühler 81 Lambdasonde 62 Rücklauffühler 80 STB-Fühler Seite 7...

  • Seite 8: Allgemeine Hinweise

    • Vorsicherung max. 13 A (C-Charakteristik) • PVC-Schlauchleitung (H05VV-F) • Mindestquerschnitt 1,5 mm² Sicherung • SI1 Sicherung der Platine 3,15 A • H1 Netzwerkverbindung Ethernet • H2 CAN • H3 Netzteil 24V HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 9 Notizen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 10 Notizen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 11 Notizen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
