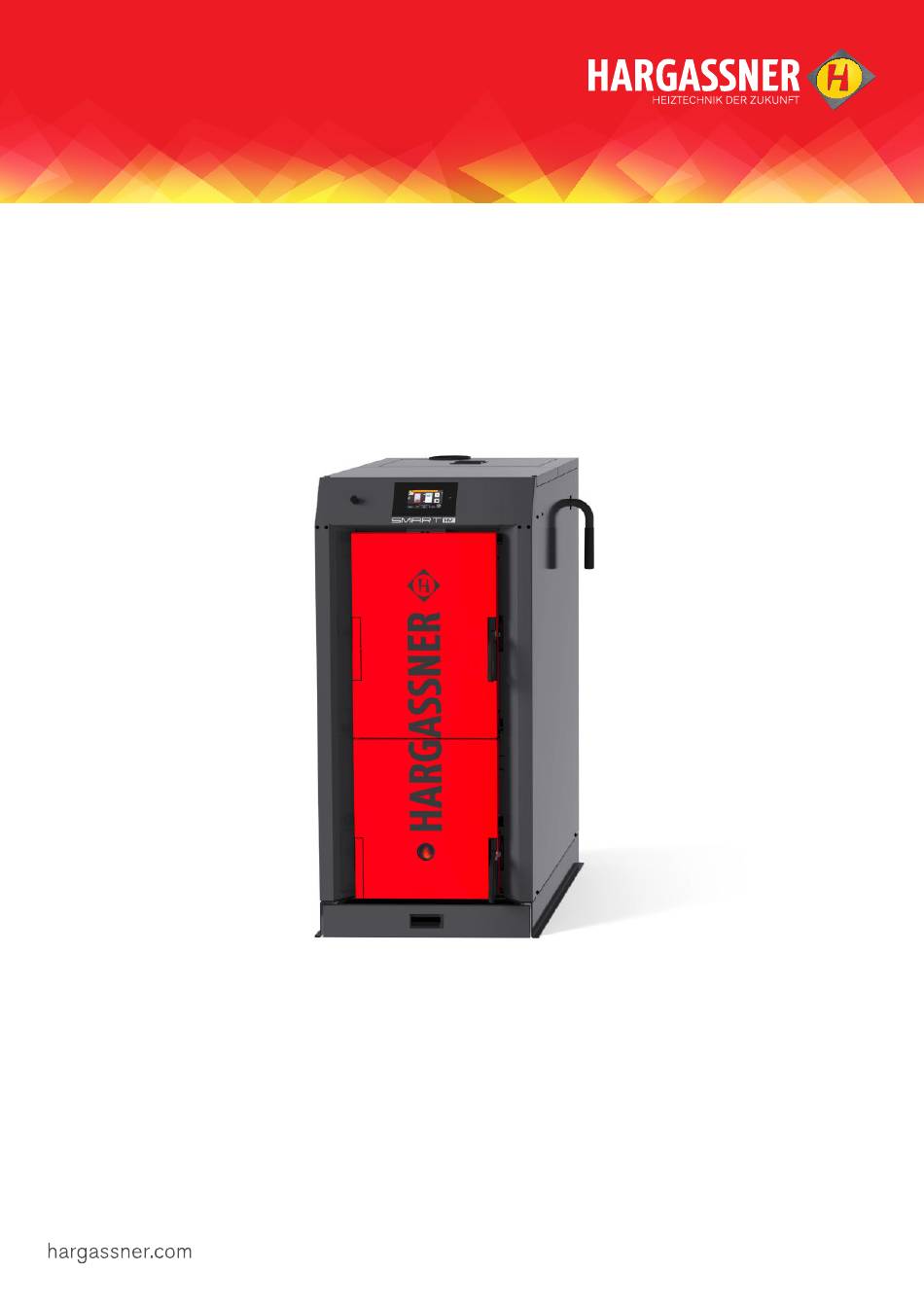

- Seite 1 ELEKTROHANDBUCH STÜCKHOLZANLAGE Smart-HV 17-23 DE - V08 12/2024 - 11060297...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Verkabelung Sicherung Anschlussplan Hauptplatine Linux light Motoren, Aktoren Sensoren, Fühler, Schalter Kommunikation Sonstige Anschlüsse Zusatzplatine I/O 36.1 Anschlussplan Heizkreis A (HKA) Verkabelung Platinenübersicht Busverdrahtung Standard-Verkabelung Verkabelung mit HKM Verkabelung mit HKM und HKA-Platine Elektroschema... -
Seite 3: Allgemeine Hinweise
1 Allgemeine Hinweise Bei nicht angeschlossenen Klemmen sind Restspannungen vorhanden. G E FAH R Lebensgefahr Stromschlag durch Berühren von spannungsführenden Teilen • Arbeiten an elektrischen Anlagen nur von Elektrofachkräften ausführen lassen. • Vor dem Arbeiten Spannungsfreiheit mit Spannungsprüfgerät prüfen. Verkabelung Zur Verkabelung nur Kabel mit flexiblen Adern mit Aderendhülsen verwenden. -
Seite 4: Anschlussplan Hauptplatine Linux Light
2 Anschlussplan Hauptplatine Linux light Netzteil 24 V Saugzug Rücklaufmischer Ascheboxschalter Fremdwärmeanfor- derung Sekundärluft- klappe Primärluftklappe Pufferpumpe Netzteil 230 VAC schaltbarer Netzanschluss Abschlusswiderstand 230 VAC Pufferfühler unten Kesselfühler Pufferfühler Mitte Pufferfühler oben Rücklauffühler Außenfühler... -
Seite 5: Motoren, Aktoren
Motoren, Aktoren Bezeichnung auf der Platine Benennung Beschreibung Motor Primärluftklappe 24 V Schrittmotor Prim vent flap Motor Sekundärluftklappe 24 V Schrittmotor Sec vent flap Rauchgassaugzug Exhaust fan Rücklaufmischer 230 VAC 5 | PE | N | 6 Sensoren, Fühler, Schalter Bezeichnung auf der Platine Benennung Beschreibung... -
Seite 6: Led
Bezeichnung Benennung Beschreibung LED Netzwerkverbindung Blinkt, wenn die Netzwerkverbindung (Ethernet) aktiv ist LED CAN Blinkt, wenn der CAN aktiv ist LED Spannungsversorgung 24 V Blinkt bei ordnungsgemäßer Spannungsversorgung... -
Seite 7: Zusatzplatine I/O
3 Zusatzplatine I/O 36.1 Anschlussplan Heizkreis A (HKA) ON -S1 210 209 208 207 203 N I/O 36A H2 H1 Netzanschluss Heizkreisplatine A: S3 = A Achtung Netzanschluss Änderung von S3 wird nach Netz Aus / Ein wirksam Zuleitung von Netzanschluss Erweiterung 230 V AC (L/PE/N) -
Seite 8: Verkabelung
4 Verkabelung Platinenübersicht Benennung Netzteil Hauptplatine HKA-Platine (Zusatzplatine I/O36) Busverdrahtung Verkabelung mit Zusatzplatine I/O 36 (HKA-Platine) • Heizkreis A • Boiler A Verkabelung mit Heizkreismodul (HKM 0) • Heizkreis 3 • Heizkreis 4 • Boiler 2... -
Seite 9: Standard-Verkabelung
Standard-Verkabelung Die Zusatzplatine I/O36 (HKA-Platine) wird im Kessel neben der Hauptplatine montiert CAN-EW Hauptplatine (Linux light) => Zusatzplatine I/O 36 Modem / Router Verkabelung mit HKM CAN (blau) Hauptplatine (Linux light) => HKM Modem / Router SD-CARD CAN 1 CAN 3 CAN EW CAN 1 - RJ12... -
Seite 10: Verkabelung Mit Hkm Und Hka-Platine
Verkabelung mit HKM und HKA-Platine Die Zusatzplatine I/O36 (HKA-Platine) wird im HKM montiert CAN (blau) Hauptplatine (Linux light) => HKM CAN-EW HKM => Zusatzplatine I/O 36 Die Zusatzplatine I/O36 ist der letzte Teilnehmer im CAN-Verbund ˆ Bei der Zusatzplatine I/O36 die Abschlusswiderstände auf On stellen Modem / Router SD-CARD CAN 1... - Seite 12 Hargassner distribution partner Your expert for SUSTAINABLE HEATING Complete Hargassner range: pellet boilers, wood chip boilers, wood log boilers, accumulator tanks, industrial boilers up to 2.5 MW, heating modules, filling augers, Power-Box warm-air module, heat pumps, solar panels and hydraulic accessories HARGASSNER Ges mbH Anton Hargassner Straße 1...
