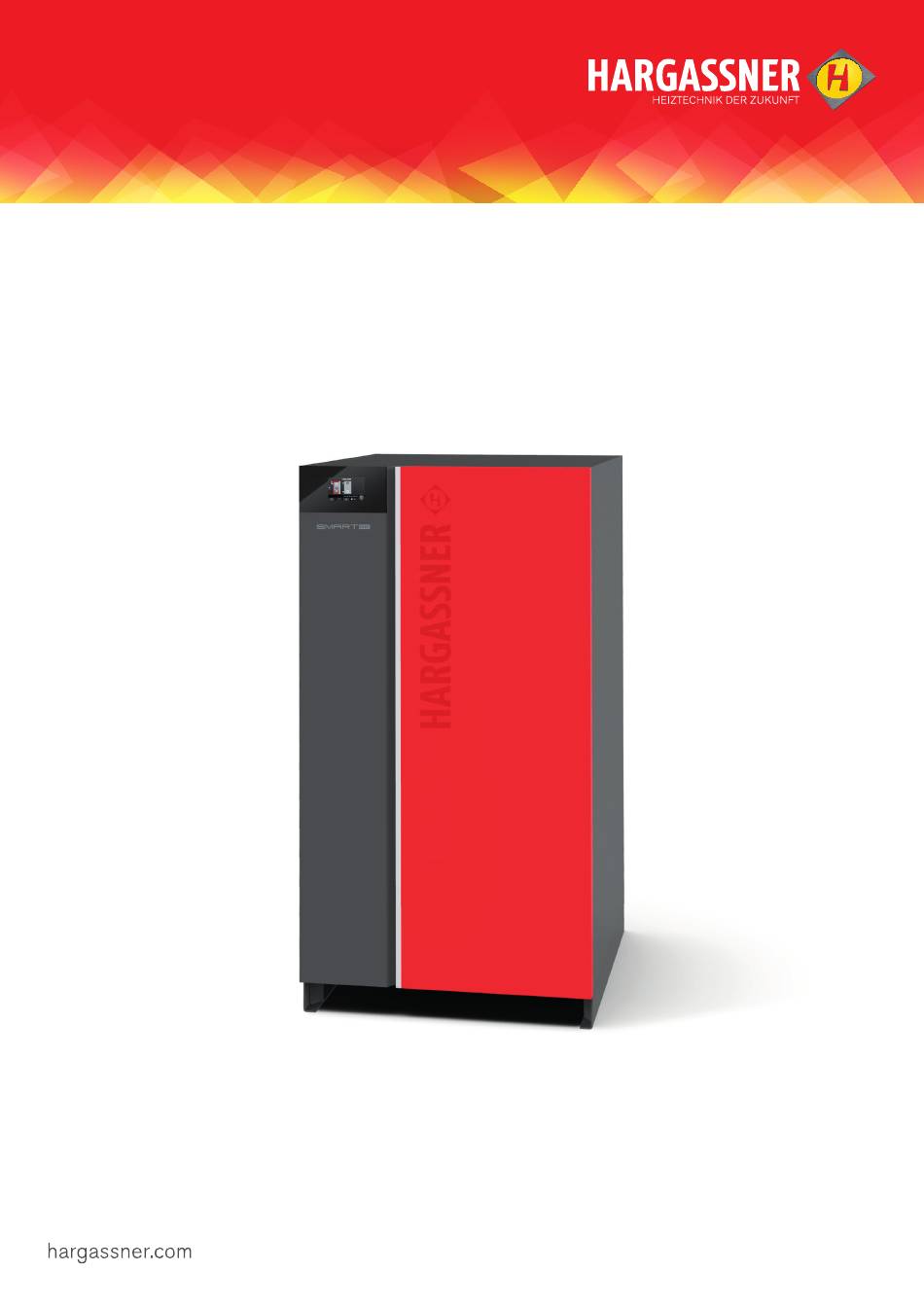

- Seite 1 ELEKTROHANDBUCH KOMBIKESSEL Smart-Duo 17-30 (eC) DE - V01 06/2024 - 11067968...
-
Seite 2: Allgemeine Hinweise
1 Allgemeine Hinweise G E FAH R Lebensgefahr Stromschlag durch Berühren von spannungsführenden Klemmen • Betrieb nur mit montierten und funktionsfähigen Schutz- einrichtungen und Verkleidungsteilen. Teile des eCleaners stehen unter Hochspannung. • Hinweisschilder beachten. • Vor dem Arbeiten Spannungsfreiheit mit Spannungsprüfgerät prüfen. - Seite 3 1 Anschlussplan Hauptplatine Linux light von Erweiterungsplatine 24 V DC schwarz Rauchgassaugzug braun Rücklaufmischer STB von Erweiterungsplatine weiß Ascheladenschalter Fremdwärme-Anforderung 230 V AC Schieberost Sekundär- braun luftklappe blau Primärluft- Pufferpumpe klappe Zündung zu Erweiterungsplatine 230 V AC schaltbarer CAN-Abschlusswiderstand Netzanschluss 230 V AC Pufferfühler unten...
- Seite 4 Motoren / Aktoren Bezeichnung / Platine Bezeichnung Beschreibung / Typ Lin. Mot. Motor Schiebrost 24 V DC Linearmotor Prim vent flap Motor Primärluftklappe 24 V DC Schrittmotor Sec vent flap Motor Sekundärluftklappe 24 V DC Schrittmotor 1 | PE | N Zündung 230 V AC Exhaust fan...
- Seite 5 2 Anschlussplan Erweiterungsplatine I/O X10-111 braun Mischer Heizkreis 2 230 V AC termination weiß Pumpe Heizkreis 2 230 V AC braun Boilerfühler 1 Mischer zu Haupt- Heizkreis 1 platine 230 V AC 24 V DC Heizkreisfühler 2 schwarz weiß Heizkreisfühler 1 schwarz vom Netzteil Pumpe...
- Seite 6 Motoren / Aktoren Bezeichnung / Platine Bezeichnung Beschreibung / Typ Stoker Motor Einschub 24 V BLDC 2 | PE | N | 3 Raumaustragung vorwärts/rückwärts 230 V AC Clean Motor Putzeinrichtung 24 V DC 1 | PE | N Motor Pellet-Saugturbine 230 V AC Flap Motor Gesamtluftklappe...
-
Seite 7: Anschlussplan Zubehörplatinen
3 Anschlussplan Zubehörplatinen eCleaner Platine RGB-LED Netzgerät 24 V DC Sicherheitsschalter eCleaner (70) Die eCleaner Platine ist auf dem Platinengrundblech im Kessel montiert und geerdet. LED-Anzeige bei eCleaner Platine • Grün leuchtend: Standby, keine Hochspannung aktiv • Grün blinkend: Hochspannung liegt noch an der Elektrode an, fällt aber langsam ab, bis der eCleaner auf Standby ist •... -
Seite 8: Zusatzplatine I/O 36 / Heizkreis A (Hka)
Zusatzplatine I/O 36 / Heizkreis A (HKA) ON -S1 210 209 208 207 203 N Platine I/O 36A H2 H1 Netzanschluss Heizkreisplatine A: S3 = A Achtung Netzanschluss Änderung von S3 wird nach Netz Aus / Ein wirksam Zuleitung von Netz EW (1/PE/N) LED-Anzeige bei I/O 36: •... -
Seite 9: Platinenübersicht
4 Verkabelung Platinenübersicht Pos. Benennung Verkleidungstür links Bedieneinheit Hauptplatine Linux light Platinengrundblech Erweiterungsplatine I/O X10-111 Netzteil eCleaner Platine Zubehörplatinen (I/O 36, ...) können am Platinengrundblech oder in einem Universalen Erweiterungsmodul befestigt werden Busverdrahtung Verkabelung mit Zusatzplatine I/O 36 (HKA-Platine) •... -
Seite 10: Verkabelung Mit Hkm
Standardverkabelung Hauptplatine (I/O 49.1) => Erweiterungsplatine (I/O X10-111) => eCleaner Platine => Zusatzplatine I/O 36 (optional) Montage der Zusatzplatine I/O 36 auf dem Platinengrundblech Modem / Router termination Verkabelung mit HKM Zusatzplatine I/O 36 => HKM => Hauptplatine (I/O 49.1) => Erweiterungsplatine (I/O X10-111) => eCleaner Platine Montage der Zusatzplatine I/O 36 im HKM Modem / Router termination... - Seite 14 Notizen...
