Speed control

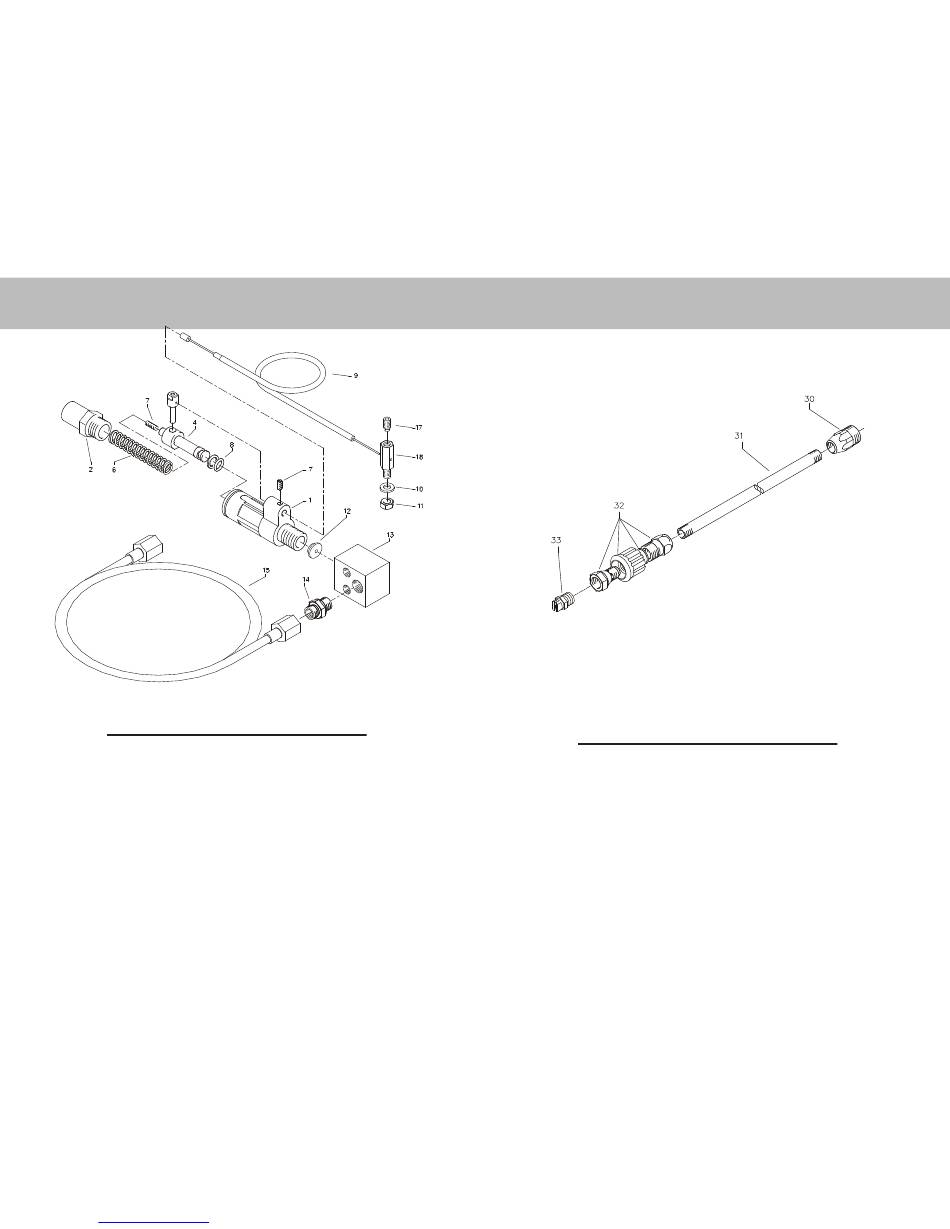

Spare parts list Kränzle B230 T / B240 T / B270 T
No Description
1 Grundteil
2 Druckhülse
4 Steuerkolben
5 Querbolzen
6 Druckfeder 2,0 x 9,5 x 70
7 Gewindestift M4 x 6 DIN 913
8 Parbaks 7 mm
9 Bowdenzug
10 Unterlegscheibe 6,4 DIN 125
11 Sechskantmutter M6
12 Drosselscheibe
13 Anschlussblock
14 Verschraubung 1/8"x 6l
15 Druckmessleitung
17 Gewindestift M 6 x 12 DIN915
18 Klemmbolzen
38
Downloaded from www.Manualslib.com
Speed control
Qty. Ord.-No
1 42.581
1 42.584
1 42.582
1 42.583
1 42.587
1 43.469
1 15.013
1 40.244
1 50.189
1 14.152 1
1 42.589
1 40 241
1 40 591 1
1 42.593
1 42.590
1 42.591
manuals search engine
Standard regulation nozzle
Pos. Bezeichnung
30 Nippel ST30 M22x1,5 AG / M 12 x 1
31 Rohr 400 mm, bds. M 12 x 1
32 Regeldüse mit Regulierring
33 Flachstrahldüse 25045 bei B200
Flachstrahldüse 2505 bei B170/240 T/270 T
Flachstrahldüse 2507 bei B230 T
bitte Düsengröße mit angeben
Stck Best.Nr.
1 13.363
1 15.002
1 13.201 2
D 25 045
D 25 05
D 25 07
