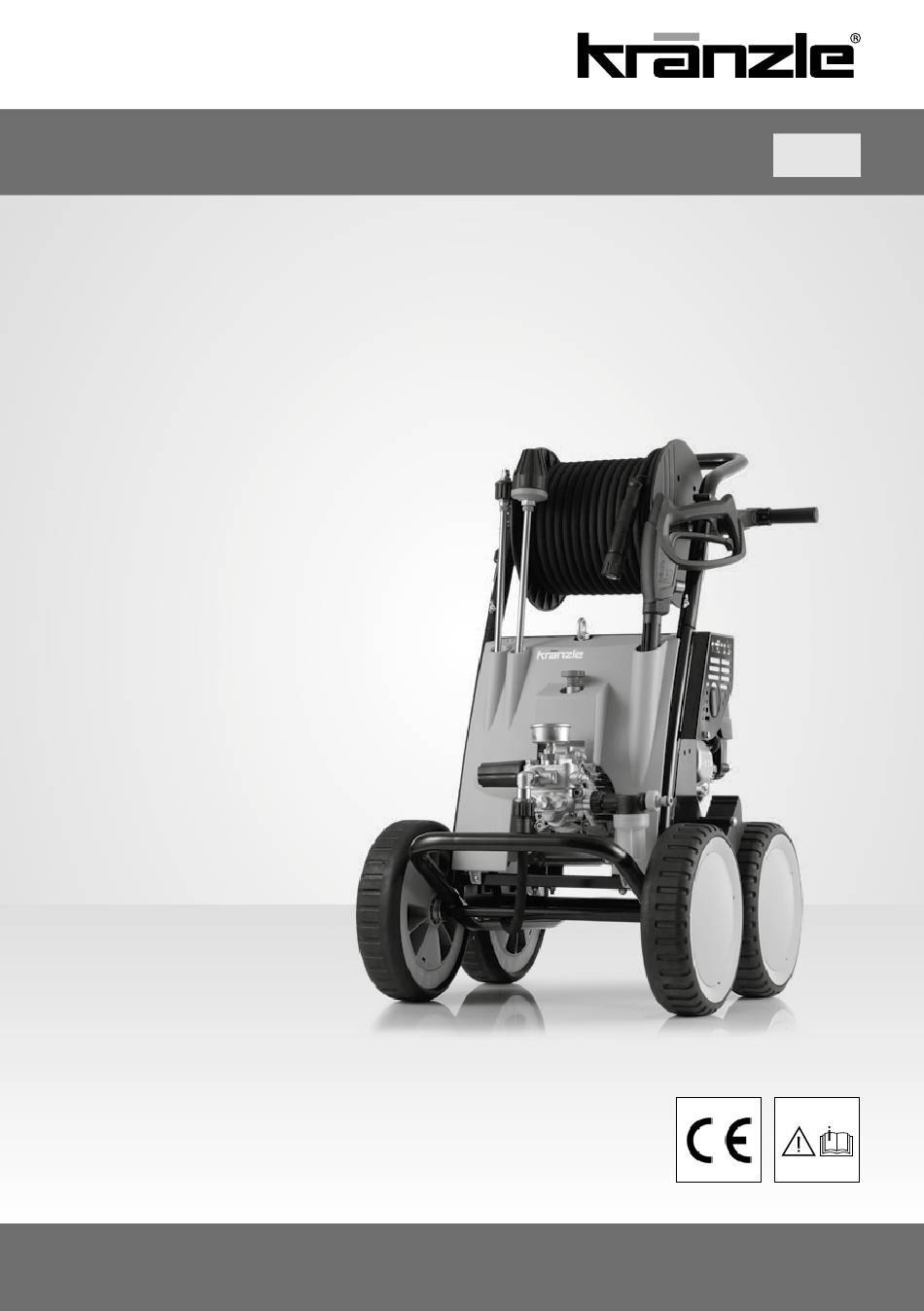

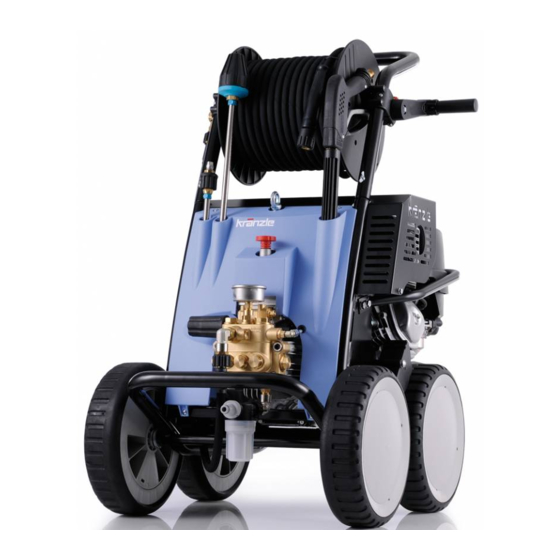

- Seite 1 Original-Betriebsanleitung Hochdruckreiniger B 170 T B 230 T B 240 T B 270 T Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Für späteren Gebrauch oder Nachbesitzer aufbewahren. www.kraenzle.com...
- Seite 2 Rückstoß an Lanze ca. 32 Nm ca. 38 Nm ca. 42 Nm ca. 42 Nm Die KRÄNZLE B 170 T + B 230 T + B 240 T + B 270 T - Hochdruckreiniger sind Drehmoment 29 Nm 33 Nm 36 Nm 36 Nm fahrbare Maschinen.
- Seite 3 Beschreibung Beschreibung Wasser - und Reinigungs - Pflegmittelsystem Für den Motor ist nur die Betriebsanleitung von Honda zu beachten ! Das Wasser kann unter Druck der Hochdruckpumpe zugeführt oder direkt aus einem drucklosen Behälter angesaugt werden. Anschließend wird das Wasser von Motor-Sicherheit: (Siehe Anleitung Honda) der Hochdruckpumpe unter Druck dem Sicherheitsstrahlrohr zugeführt.
- Seite 4 Beschreibung Beschreibung Kurzbetriebsanleitung: Wasseranschluß: 1. Hochdruckschlauch mit Spritzpistole und Gerät Bitte prüfen Sie, ob dem Hochdruckreiniger die auf Seite 2 (techn. Daten) angege- bene Wassermenge (Liter pro Minute) zur Verfügung steht. verschrauben. 2. Saugseitigen Wasseranschluß herstellen. 3. Gerät entlüften (Spritzpistole mehrmals öffnen und schließen). 4.
-
Seite 5: Sicherheitshinweise
1. Spritzpistole mit Isohandgriff weis auf Seite 2! und Verschraubung 2. Sprühlanze mit Hochdruckdüse, Flachstrahl 3. Turbokiller 4. KRÄNZLE - Hochdruckreiniger B 170 T B 240 T B 270 T Sicherungssperre an der B 230 T Pistole nach jedem incl. Schlauchtrommel mit... - Seite 6 Inbetriebnahme Inbetriebnahme 4. Die Maschine kann wahlweise an die Druck- 1. Ölstand kontrollieren (Pumpe und Motor) wasserleitung mit kaltem oder bis 70°C hei- ßem Wasser angeschlossen werden (Siehe Seite 2). Beim Außenansaugen auf sauberes Wasser achten. Der Schlauch- querschnitt muß mindestens 1/2“ = 12,7 mm sein (freier Durchgang).
- Seite 7 Das ist verboten ! Das ist verboten ! Kinder dürfen nicht mit Den Wasserstrahl nie Hochdruckreinigern auf Menschen oder arbeiten! Tiere richten! Das Gerät nicht mit Hochdruck oder Wasserstrahl absprühen! HD-Schlauch nicht mit Schlingen oder Knick ziehen! Schlauch nicht über scharfe Kanten ziehen!
- Seite 8 mit anderem KRÄNZLE - Zubehör Weitere Kombinationsmöglichketen... Rotierende Waschbürste Best.-Nr. 41.050 1 Autowäsche, Glas, Wohnwagen, Boote usw. Rotierende Waschbürste mit 40 cm Verlän- gerung und ST 30 Nippel M 22 x 1,5 Kanalreinigungsschlauch 8 m - Best.-Nr. 41.051 15 m - Best.-Nr. 41.058 Reinigung von Rohren, Kanälen, Abflüssen.
-
Seite 9: Kleine Reparaturen
- selbst gemacht Kleine Reparaturen Düse verstopft ! Ventile verschmutzt oder verklebt ! Es kommt kein Wasser, aber Manometer zeigt vollen Druck ! Manometer zeigt keinen vollen Druck Der Hochdruckschlauch vibriert. Wasser tritt stoßweise aus. Ventile können verkleben, wenn das Gerät lange nicht gebraucht wurde. zeigt das Ist ein Ventil verstopft, Oder der... -
Seite 10: Kleine Reparaturen - Selbst Gemacht
Bei hoher Luftfeuchtigkeit und Temperaturschwankungen ist Kondenswasser- Druckabbau !!! bildung möglich; dann muß das Öl gewechselt werden (graue Farbe). Reinigen Sie den Hochdruckpumpe Ölwechsel B 170 T Drehen Sie dann Rückschlagkörper mit einem Gabel- Erster Ölwechsel nach ca 50 Betriebsstunden. Danach ist kein Ölwechsel für die oder wechseln Sie schlüssel den... - Seite 11 Komplettaggregat Kränzle B 170 T...
- Seite 12 Antrieb KRÄNZLE B 170 T Ersatzteilliste Kränzle B 170 T Antrieb Pos. Bezeichnung Stck Best.Nr. Getriebegehäuse 41.481 1 Gehäuseplatte 18 mm 41.020 2 Axial-Rillenkugellager 3-teilig 43.486 Öldichtung 18 x 28 x 7 41.031 Plunger 18 mm 41.032 1 Plungerfeder 41.033 Federdruckscheibe 18 mm 41.034...
- Seite 13 Ventilgehäuse Kränzle B 170 T Ersatzteilliste KRÄNZLE B 170 T Ventilgehäuse APG für 18 mm PLunger-Durchmesser Pos. Bezeichnung Stck Best.Nr. Ventilgehäuse APG 42.160 4 für 18 mm Plunger-Durchmesser Ventilstopfen 41.714 Ventilstopfen mit R1/4“ IG 42.102 Dichtstopfen M 10 x 1 43.043...
- Seite 14 Unloader Kränzle B 170 T Ersatzteilliste KRÄNZLE B 170 T Unloader Pos. Bezeichnung Stck Best.Nr. O-Ring 16 x 2 13.150 O-Ring 13,94 x 2,62 42.167 O-Ring 11 x 1,44 12.256 Edelstahlsitz 14.118 Sicherungsring 13.147 Edelstahlkugel 12.245 Edelstahlfeder 14.119 Verschlussschraube 14.113 Steuerkolben 14.134...
- Seite 15 Komplettaggregat KRÄNZLE B 230 T / B 240 T / B 270 T...
- Seite 16 Antrieb KRÄNZLE B 230 T / B 240 T / B 270 T...
- Seite 17 Ventilgehäuse KRÄNZLE B 230 T / B 240 T / B 270 T...
- Seite 18 Unloaderventil KRÄNZLE B 230 T / B 240 T / B 270 T...
- Seite 19 Schlauchtrommel KRÄNZLE B 170 T - B 270 T...
-
Seite 20: Drehzahlregulierung
Drehzahlregulierung Regeldüse Ersatzteilliste Kränzle B 230 T / B 240 T / B 270 T Drehzahlregulierung Pos. Bezeichnung Stck Best.Nr. Grundteil 42.581 Pos. Bezeichnung Stck Best.Nr. Druckhülse 42.584 Steuerkolben 42.582 Nippel ST30 M22x1,5 AG / M 12 x 1 13.363 Querbolzen 42.583 Druckfeder 2,0 x 9,5 x 70... - Seite 21 Starlet II M2000 Ersatzteilliste Kränzle Starlet II Pos. Bezeichnung Stck Best.Nr. Ventilkörper mit Handgriff 12.294 Schutzhülse 12.295 Abdeckschutz 12.296 Ersatzteilliste M2000 - Pistole Abzugshebel grau 12.298 3 Sicherungshebel 12.149 Abschlussschraube M 16 x 1 12.247 Stopfen 12.287 Pos. Bezeichnung Stck Best.Nr.
-
Seite 22: Gewährleistung
Gewährleistung Turbokiller Die Gewährleistungspfl icht der Josef Kränzle GmbH & Co. KG gegenüber dem Händler, von dem Sie diesen Kränzle Hochdruckreiniger (=Produkt) erworben haben, gilt ausschließlich für Sachmängel, wie Material- und Herstellungsfehler. Mängel, die auf langen und häufi gen Gebrauch des Produktes zurückzuführen sind und damit für Alter und Nutzungsintensität des Hochdruckreinigers typisch sind, gehen auf Verschleiß... - Seite 23 Notizen Notizen...
-
Seite 24: Eg-Konformitätserklärung
Nutzung! EG-Konformitätserklärung Geräte-Nr.: Geräte Typ: Hiermit erklären wir, B 170 T, 230 T, 240 T, 270 T daß die Bauart der Hochdruckreiniger: techn. Unterlagen liegen bei: Manfred Bauer, Fa. Josef Kränzle Es ist zu überprüfen: Rudolf-Diesel-Str. 20, 89257 Illertissen 2. - Seite 25 Josef Kränzle GmbH & Co. KG Rudolf-Diesel-Straße 20 89257 Illertissen (Germany) vertrieb @ kraenzle.com N a c h d r u c k n u r m i t G e n e h m i g u n g d e r F i r m a K r ä n z l e . S t a n d 0 4 .
