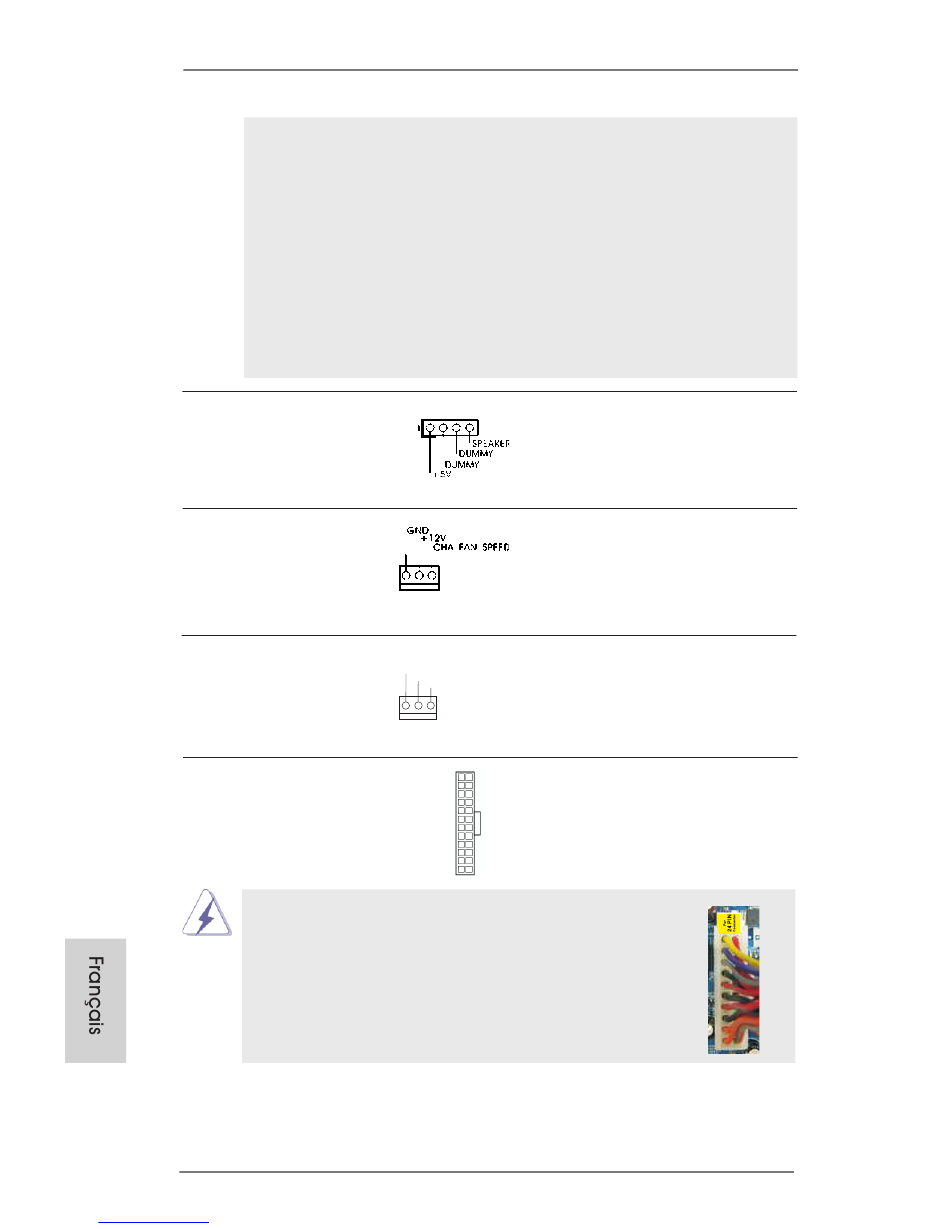

En-tête du haut-parleur
de châssis
(SPEAKER1 br. 4)
(voir p.2 No. 12)
Connecteur pour châssis
(CHA_FAN1 br. 3)
(voir p.2 No. 3)
Connecteur du ventilateur
de l'UC
(CPU_FAN1 br. 3)
(voir p.2 No. 1)
En-tête d'alimentation ATX
(ATXPWR1 br. 24)
(voir p.2 No. 5)
40
Downloaded from
www.Manualslib.com
HDLED (DEL activité du disque dur):
Connectez ici le voyant DEL d'activité du disque dur sur le panneau
avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en
train de lire ou d'écrire des données.
Le design du panneau avant peut varier en fonction du châssis. Un
module de panneau avant consiste principalement en : interrupteur
d'alimentation, interrupteur de réinitialisation, voyant DEL d'alimentation,
voyant DEL d'activité du disque dur, haut-parleur, etc. Lorsque vous
connectez le panneau avant de votre châssis sur cette barrette, vérifiez
bien à faire correspondre les fils et les broches.
Bien que cette carte mère fournisse un connecteur de
courant ATX 24 broches, elle peut encore fonctionner
si vous adopter une alimentation traditionnelle ATX 20
broches. Pour utiliser une alimentation ATX 20 broches,
branchez à l'alimentation électrique ainsi qu'aux
broches 1 et 13.
ASRock AD2550B-ITX Motherboard
manuals search engine
Veuillez connecter le
haut-parleur de châssis sur
cet en-tête.
Branchez les câbles du
ventilateur aux connecteurs pour
ventilateur et faites correspondre
le fil noir à la broche de terre.
Veuillez connecter le câble de
GND
ventilateur d'UC sur ce
+12V
CPU_FAN_SPEED
connecteur et brancher le fil
noir sur la broche de terre.
Veuillez connecter l'unité
12
24
d'alimentation ATX sur cet en-
tête.
1
13
20-Installation de l'alimentation électrique ATX
12
24
1
13
