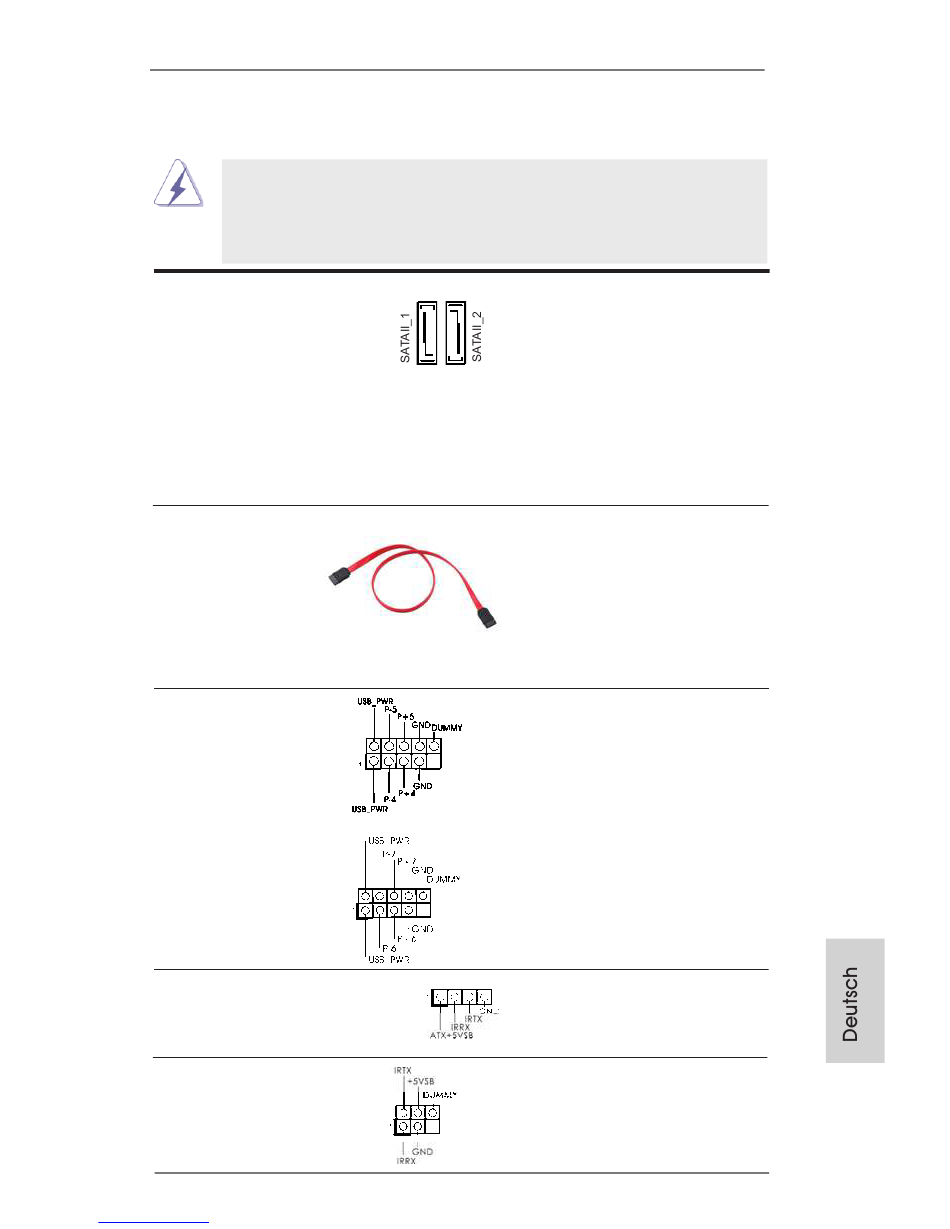

1.4 Integrierte Header und Anschlüsse
Seriell-ATAII-Anschlüsse
(SATAII_1: siehe S.2 - No. 14)
(SATAII_2: siehe S.2 - No. 6)
Serial ATA- (SATA-)
Datenkabel
(Option)
USB 2.0-Header
(9-pol. USB4_5)
(siehe S.2 - No. 13)
(9-pol. USB6_7)
(siehe S.2 - No. 7)
Consumer Infrared-Modul-Header
(4-pin CIR1)
(siehe S.2 - No. 10)
Infrarot-Modul-Header
(5-pin IR1)
(siehe S.2 - No. 8)
Downloaded from
www.Manualslib.com
Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-
INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-
erkappen auf Header und Anschlüsse setzen, wird das Motherboard
unreparierbar beschädigt!
ASRock AD2550B-ITX Motherboard
manuals search engine
Diese zwei Serial ATAII-
(SATAII-) Verbínder
unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATAII-Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.
SJedes Ende des SATA
Datenkabels kann an die SATA
/ SATAII Festplatte
oder das SATAII
Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.
Zusätzlich zu den
üblichen USB 2.0-Ports an den
I/O-Anschlüssen befinden sich
zwei USB 2.0-
Anschlussleisten am
Motherboard. Pro USB 2.0-
Anschlussleiste werden zwei
USB 2.0-Ports unterstützt.
Dieser Header kann zum
Anschließen Remote-
Empfänger.
Dieser Header unterstützt ein
optionales, drahtloses Sende-
und Empfangs-Infrarotmodul.
