LASERLUCHS 5000 Kundenhandbuch
Verwandte Anleitungen für LASERLUCHS 5000
Inhaltszusammenfassung für LASERLUCHS 5000
- Seite 1 Kundenhandbuch Customer Manual LASERLUCHS 5000 LA Dimmer 5000 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Inhaltsverzeichnis
1. Sicherheitshinweise ............. 3 2. Beschreibung/Funktionsweise ........5 3. Ausleuchtung im Nah,- Fernbereich ......6 4. Inbetriebnahme/ Betriebsmodus ......... 8 4.1 Abbildung Laserluchs 5000 .......... 8 4.2 Abbildung Dimmer ............. 10 5. Funktionsprüfung / Fehlersuche ........ 10 5.1 Störungsbehebung ............. 11 6. -
Seite 3: Sicherheitshinweise
Herzlichen Glückwunsch, dass Sie sich für einen LED- IR-Auf- heller der Marke LASERLUCHS® entschieden haben. Ihr LED-IR-Aufheller bietet Ihnen exzellente Leistungsergeb- nisse und eine hohe Reichweite verbunden mit optimaler Augensicherheit für Mensch und Tier. Damit Sie Ihren LED-IR-Aufheller schnell in Betrieb nehmen und sicher nutzen können, lesen Sie bitte unbedingt folgende... - Seite 4 Das Eindringen von Wasser kann zu Funktionsstörungen oder dauerhaften Schäden führen. • Lassen Sie Reparaturen an dem LED-IR-Aufheller nur von einer autorisierten Fachwerkstatt oder dem LASERLUCHS® Kundendienst durchführen. • Nehmen Sie keine Veränderungen am LED-IR-Aufheller vor. • Durch unsachgemäßen Betrieb oder Verwendung sowie durch Veränderungen am...
-
Seite 5: Beschreibung/Funktionsweise
Ihnen ermöglicht, auch bei vollkommener Dunkelheit eine hervorragende Bilddarstellung ihres Nachtsichtgerätes, selbst bei beträchtlichen Entfernungen, zu erzielen. Die Reichweite, die Sie mit dem LASERLUCHS® Laser IR-Auf- heller erzielen können, hängt von folgenden Faktoren ab: • Fotokathoden-Empfindlichkeit der Bildverstärkerröhre • Lichtempfindlichkeit des Kameramoduls •... -
Seite 6: Ausleuchtung Im Nah,- Fernbereich
3. Ausleuchtung im Fernbereich: 3. Ausleuchtung im Nahbereich: Downloaded from www.Manualslib.com manuals search engine... - Seite 7 Dimmer: Der LASERLUCHS® Dimmer ermöglicht eine stufenlose Rege- lung der Ausgangshelligkeit von 0 bis 100%. Hierdurch kann die Beleuchtungsstärke dem jeweiligen Bedürfnis des Benut- zers angepasst werden um beispielsweise auf unterschied- liche Umgebungshelligkeiten zu reagieren und um den Kon- trast des Nachsichtgerätebildes zu verbessern.
-
Seite 8: Inbetriebnahme/Betriebsmodus

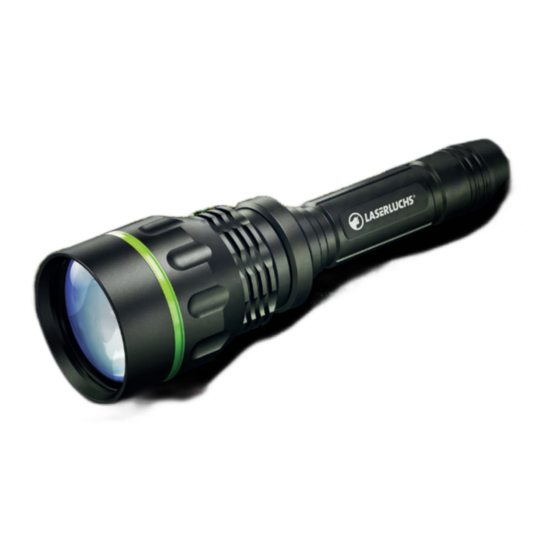

1. Das Ein- und Ausschalten des LED-IR-Aufhellers erfolgt durch Betätigen der Schaltereinheit 2. Die Größe des Leuchtkegels verstellen Sie durch eine Drehung der Fokussiereinheit . Hinweis: Der maxi- male Verstellweg beträgt eine halbe Umdrehung (180°). 4.1 Abbildung Laserluchs 5000 CR123A CR123A Downloaded from www.Manualslib.com manuals search engine... - Seite 9 Der Laser-Dimmer wurde speziell für LASER stufenlose Regelung der Ausgangshelligkei Er ist kompatibel mit allen LASERLUCHS® IR Dimmer: Funktionen wie z.B. Einhandbedienung, Ba a. Dimmermodus gesteuerten Pulse-Shift-Mode, mit dem Sie • Einschalten/Ausschalten: Ergebnisse erzielen. Zusätzlich ist es möglic Bedienknopf für eine halbe Sekunde gedrückt halten, SOS-Notsignal auszusenden, um sich für Ret...
-
Seite 10: Abbildung Dimmer
Die Verwendung einer Glasfaseroptik und Zweifarben- Betriebszustand des Dimmers und der Batterie an. dem LASERLUCHS® Kun- isierten Fachwerkstatt oder dem LASERLUCHS® Kun- sierten Fachwerkstatt oder dem LASERLUCHS® Kun- LED als optische Anzeige informiert über den Betriebszustand LED als optische Anzeige informiert über den Betriebszustand LED als optische Anzeige informiert über den Betriebszustand... -
Seite 11: Störungsbehebung
5.1 Störungsbehebung törung Mögliche Ursache Behebung Reinigung mit Ungleichmäßige handels- Optik verschmutzt üblichen Brillen- Ausleuchtung reinigungs- oder Microfasertüchern Batterie richtig Batterie verpolt einlegen Keine Funktion Batterie leer Batterie erneuern Gerät nicht einge- Schalter betätigen schaltet Reinigung mit Schwache Aus- handels- leuchtung Optik verschmutzt üblichen Brillen-... -
Seite 12: Garantiebedingungen
6. Garantiebedingungen Dieses Gerät wurde mit modernsten Fertigungsverfahren hergestellt und sorgfältig geprüft. Alle LASERLUCHS® Pro- dukte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Produkt trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an die auf der letzten Seite aufgeführte Serviceadresse zu wenden. Für die Geltendmachung von Garantieansprüchen gilt Folgendes:... -
Seite 13: Ce-Konformitätserklärung
äußere Einflüsse sowie durch einen Betrieb außerhalb der technischen Spezifikationen entstehen, fallen nicht unter den Garantieanspruch. Für eine schnelle Garantieabwicklung setzen Sie sich bitte vor der Rücksendung mit dem LASERLUCHS® Kundenservice in Verbindung. Die Kontaktdaten finden Sie auf Rückseite dieser Anleitung. 7. CE-Konformitäts-Erklärung Picotronic GmbH Rudolf-Diesel-Str. - Seite 14 Bestimmungen der Richtlinien 2001/95/EG 204/108/EG 2006/95/EG 2011/65/EU Unterschrift (D. Heckner, GF Laserluchs® GmbH) Koblenz, im Juni 2016 Wir sind stets bestrebt, unsere Produkte zu optimieren, und behalten uns das Recht vor, die Produktspezifikationen ohne vorherige Benachrichtigung zu ändern.
-
Seite 15: Entsorgung/Recycling
8. Entsorgung / Recycling Altbatterien oder Akkumulatoren dürfen nicht über den Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich dazu verpflichtet, diese ordnungsgemäß an den vorgese- henen Sammelstellen zu entsorgen. Werfen Sie den LED IR-Aufheller keinesfalls in den normalen Hausmüll. Entsprechend der EU-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte muss das Gerät einer ge- ordneten Entsorgung zugeführt werden. -
Seite 16: Technische Daten Led-Lampe
• Batterie 2x CR123A • Schwarz eloxiertes Aluminiumgehäuse • 1/4“-20UNC Gewinde für z.B Fotostativ 9.1 Technische Daten Dimmer • Laser-Dimmer Typ: LA-Dimmer-5000 • 2 x Batterie CR123 oder Akku Li-ion CR123A • Dimmermodus: progressiver Helligkeitsverlauf • 0–100% in 35 Schritten •... - Seite 17 Kundenhandbuch Customer Manual LASERLUCHS 5000 LA Dimmer 5000 Downloaded from www.Manualslib.com manuals search engine...
- Seite 32 LASERLUCHS® GmbH Rudolf-Diesel-Str.2a D-56070 Koblenz Germany Fon +49(0)261-983497-80 Fax + 49(0)261-983497-88 info@laserluchs.de www.laserluchs.de 7012 3678 Downloaded from www.Manualslib.com manuals search engine...
