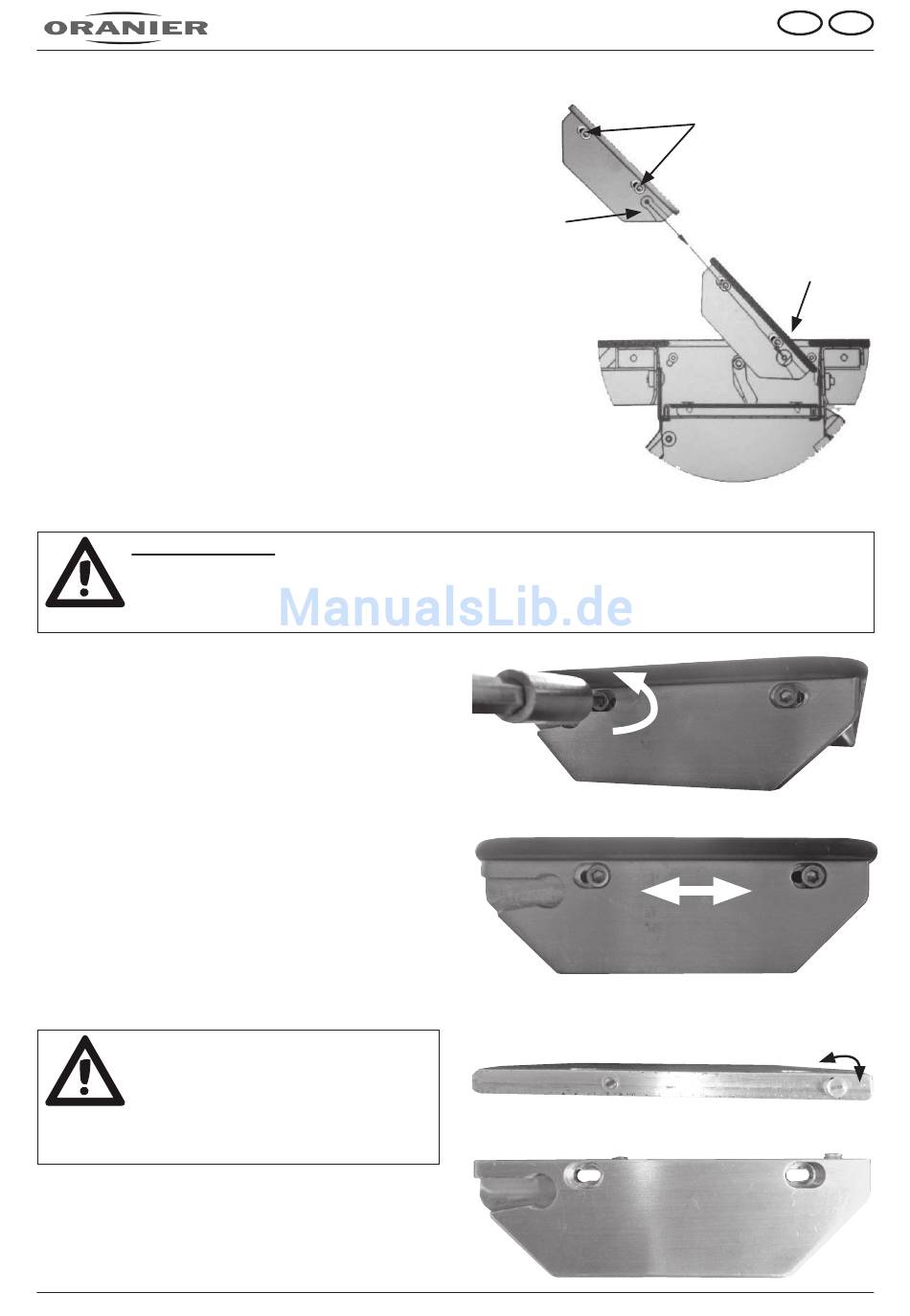

3.1 Absaugklappe einsetzen
Absaugklappe (3) in das Absauggehäuse (4) einsetzen.
Die beiden Führungsnuten der Absaugklappe (3) müssen
dabei auf die seitlichen Drehzapfen im Absauggehäuse
(4) geschoben werden.
Danach testen, ob sich die Absaugklappe (3) problemlos
öffnen und schließen lässt.
Sollten dabei Probleme auftreten, muss die Position des
Kochfeldes im Arbeitsplatten-Ausschnitt (Kochfeld nach
vorne schieben) und/oder die Ausschnittgröße in der Ar-
beitsplatte geprüft werden.
3.2 Spaltmaße und Flächenbündigkeit der Absaugklappe einstellen
Wichtiger Hinweis:
Das Spaltmaß und die Flächenbündigkeit sind werkseitig voreingestellt. Sollte die Absaugklappe nicht
arretieren oder nicht flächenbündig schließen, sollten zuerst die Hinweise auf Seite 39 "Im Falle einer
Störung" gelesen und geprüft werden. Erst danach mit den Maßnahmen in diesem Kapitel fortfahren.
3.2.1 Horizontale Feinjustierung (Spaltmaße)
Zur horizontalen Feinjustage der Spaltmaße werden die
Schrauben (B) an den Seitenteilen durch Drehen nach
links (gegen den Uhrzeigersinn) gelockert.
Anschließend können die beiden Seitenteile im Rahmen
der Langlöcher verschoben und nach erfolgter Feinjusta-
ge durch Drehen der Schrauben (B) nach rechts (im Uhr-
zeigersinn) wieder festgezogen werden.
Die Schrauben sind dabei handfest anzuziehen.
3.2.2 Vertikale Feinjustierung (Flächenbündigkeit)
Achtung: Max. Verstellmöglichkeit ca. 2 mm!
Im Falle, dass dieser Verstellbereich
nicht ausreicht, sollten Sie die nachfol-
gend beschriebene "Grobeinstellung
Flächenbündigkeit" vorab vornehmen.
Auf der Oberseite der Seitenteile sind je zwei Kunststoff-
Madenschrauben (E). Mit diesen Madenschrauben kann
die vertikale Position der Absaugklappe feinfühlig einge-
stellt werden.
3
Führungsnut
B
B
Seitenteil verschieben
Seitenteil von oben:
E
Seitenteil seitlich:
E
34
D
Schrauben B
Drehzapfen
4
B
Seitenteil
B
AT
E
E
