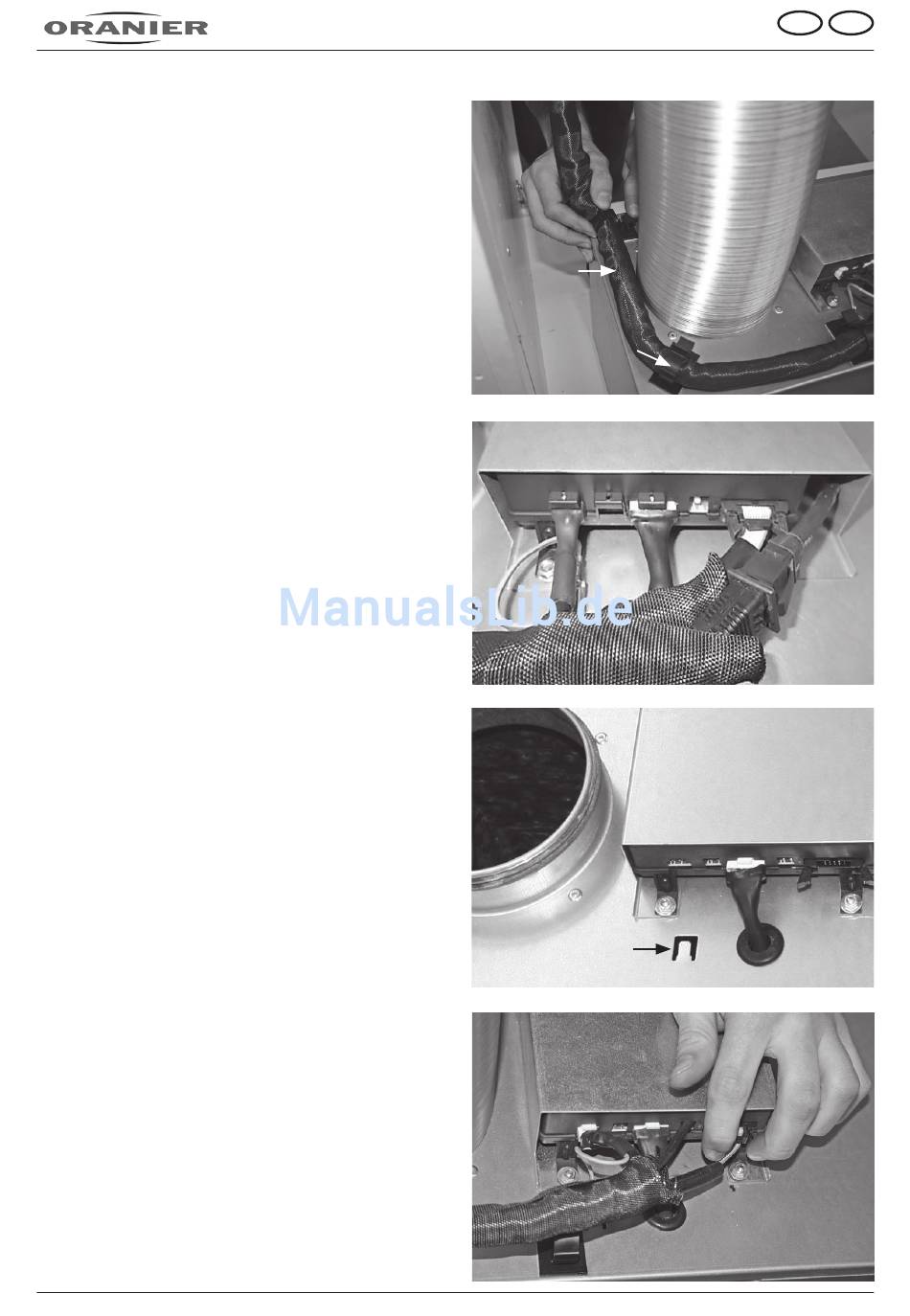

4. Steckverbindungen zwischen FlexX-Induktionskochfeld und Abluftmodul
herstellen
Kabelbaum vom FlexX-Induktionsfeld zum Kochfeldab-
zug verlegen. Kabelbaum nicht knicken und sorgfältig mit
die Kabelbaumhalterungen fixieren.
Stecker des Kabelbaums mit den entsprechenden Buch-
sen der Elektronikbox verbinden.
Achten Sie bitte darauf, dass alle Stecker ordnungsge-
mäß einrasten.
1) Stromversorgung
2) Motorkabel (vormontiert)
3) Steckverbindung Kontakt-Schalter
4) Datenkabel der Bedienelektronik
5) Erdungsleitung
Auf dem Gehäuse muss zudem der Flachstecker der Er-
dungsleitung (5) auf die dafür vorgesehene Steckerfahne
am Motorblock gesteckt werden.
Alle Steckverbindungen sollten mechanisch spannungs-
frei hergestellt werden, der Kabelbaum darf nicht an den
Steckverbindungen "ziehen".
Kabelbaum
Kabelbaumhalterung
1
5
Hier wird die
Erdungsleitung (5)
aufgesteckt
Elektronikbox
Kabelbaum
28
D
2
3
(Abb. ähnlich)
(Abb. ähnlich)
AT
4
