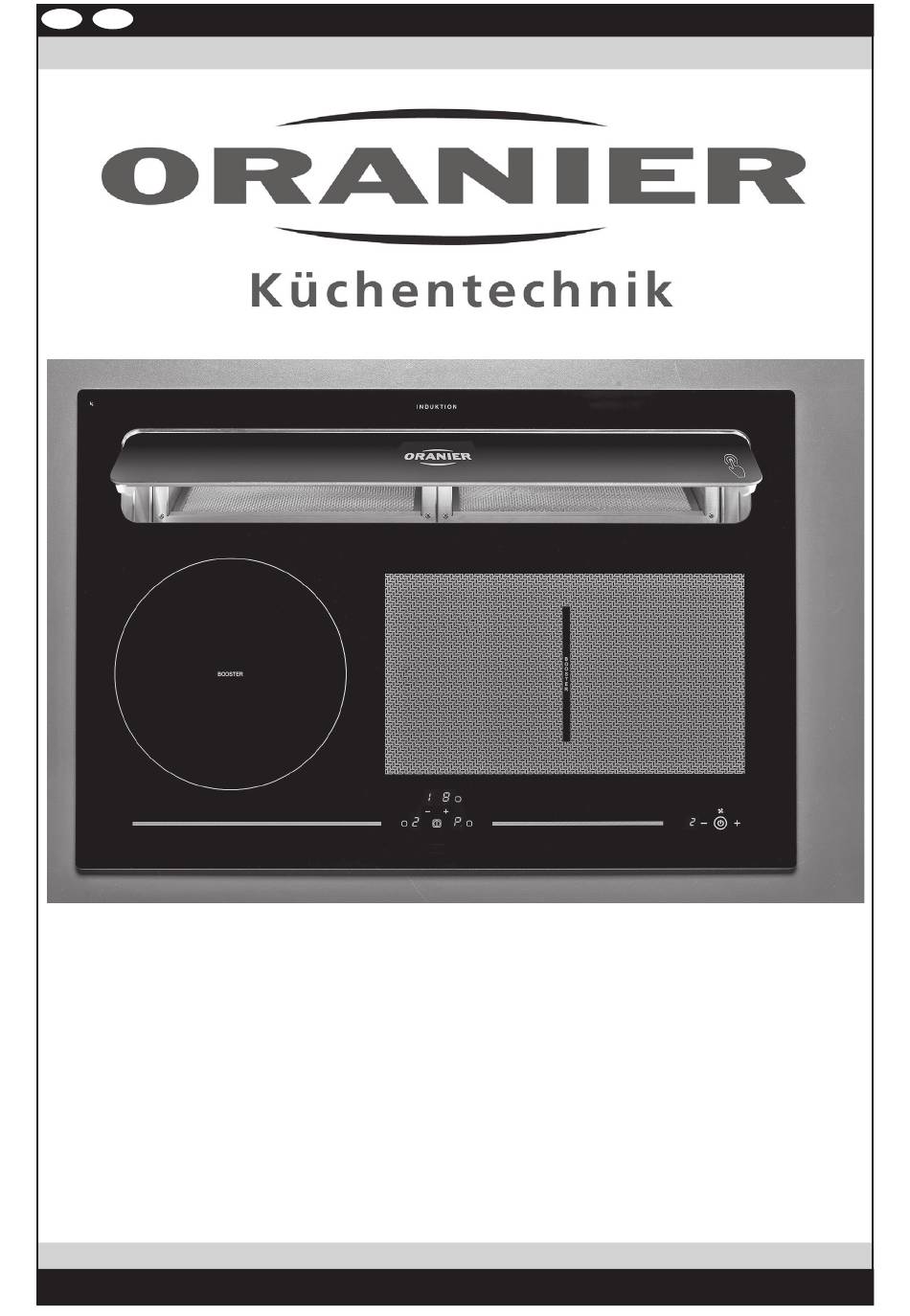

- Seite 1 Bedienungs- und Installationsanleitung FlexX-Induktionskochfeld KXI 1082 Basic-PLUS mit Kochfeldabzug 4051543090986 1082 85...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ORANIER-Haus- haltsgerät entschieden haben! ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und anspre- chendes Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie...
- Seite 3 Übersicht Lieferumfang Motorblock 1082 85 Maßskizzen Kochfeldabzug 1082 85 Position Abluftstutzen ändern Abluftinstallation vornehmen und am Motorblock anschließen Einsetzen FlexX-Induktionskochfeld KXI 1082 Basic-PLUS in eine Arbeitsplatte Absaugklappe einsetzen Spaltmaße und Flächenbündigkeit der Absaugklappe einstellen Feinjustierung der Absaugklappen-Wölbung Steckverbindungen zwischen FlexX-Induktionskochfeld und Motorblock herstellen Alu-Flexschläuche zwischen...
- Seite 4 Sicherheitshinweise WARNUNG: Das Gerät und dessen zugängliche Teile werden beim Betrieb heiß. Kinder unter 8 Jahren sind fernzuhalten, es sei denn, sie stehen unter ständiger Aufsicht. • Das Gerät bei Lieferung sofort auspacken oder auspacken lassen. Sein allgemeines Aussehen prüfen. Eventuelle Vorbehalte schriftlich auf dem Lieferschein vermerken und ein Exemplar davon behalten.
- Seite 5 Sicherheitshinweise Sicherheitshinweise zum Gebrauch: • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt. • Während des Betriebes des Kochfeldabzugs müssen die Metallfettfilter immer eingesetzt sein, ansonsten kann sich Fettdunst im Absauggehäuse und im Abluftsystem ablagern. • Frittieren oder das Arbeiten mit Ölen oder Fetten darf wegen der Brandgefahr nur unter ständiger Beaufsichtigung durchgeführt werden. Bei bereits mehrfach verwendetem Öl steigt das Risiko der Selbstentzündung! • Bei gleichzeitigem Betrieb des Kochfeldabzugs im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht...
- Seite 6 Ihr Gerät im Überblick Diese Bedienungsanleitung beinhaltet die Montage und Gebrauch des Kochfeldabzuges. Für die Montage und Gebrauch des FlexX-Induktionskochfeldes nehmen Sie bitte die Gebrauchs- und Montage- anweisung zur Hand, die der Verpackung des FlexX-Induktionskochfeldes beigelegt ist. 366,5 (Abb. ähnlich) Motorblock für Kochfeldabzug Bedieneinheit für Kochfeldabzug Absaugklappe...
- Seite 7 Bedienung des Kochfeldabzugs (Touch-Control) Leistung Leistung vermindern erhöhen Gebläse Leistungsanzeige ein / aus Bedienfeld elektronische Steuerung Bedieneinheit Gerätemotor ein- / ausschalten. Die Bedieneinheit befindet sich rechts im vorderen Bereich des FlexX-Induktionsfeldes; sie ist benutzer- Beim Berühren von (Gebläse ein/aus) freundlich gestaltet und einfach zu handhaben. wird automatisch die zuletzt eingestellte Leistungsstufe gewählt und in der Leistungsanzeige dargestellt.
- Seite 8 Kochfeldabzug Funktionsweise Die Absaugklappe ist im geöffneten Zustand leicht an- geschrägt. Der vom Gebläse erzeugte Unterdruck wird dadurch auf die Oberkante des Kochgeschirrs gerichtet. Oberhalb des Kochgeschirrs entstehender Wrasen wird Bedienfeld elektronische nach hinten in die Ausschnittsöffnung der Glaskeramik Steuerung abgezogen.
- Seite 9 Wartung, Reinigung und Pflege Alternativ kann der Profi-Aktivkohlefilter auch in einem ACHTUNG: Wasserbad bei max. 70°C für 60 Minuten eingelegt wer- Vor sämtlichen Wartungs- und den. Anschließend den Profi-Aktivkohlefilter abtropfen Reinigungsarbeiten ist der Netz- lassen und bei normaler Raumtemperatur trocken lassen. stecker zu ziehen bzw.
- Seite 10 Wartung, Reinigung und Pflege Metallfettfilter reinigen Herausnehmen des Metallfettfilters Der Metallfettfilter (6) befinden sich unter der Absaugklappe (3). Die geschlossene Absaugklappe (3) durch leichten Druck nach unten entriegeln. Hierzu bitte auf der rechten Seite im vorderen Bereich der Absaugklappe (3) leicht drücken (Abb.
- Seite 11 Wartung, Reinigung und Pflege Der Metallfettfilter (6) ist jetzt sichtbar und zugänglich. Metallfettfilter nach oben herausziehen (Abb. g). Abb. g Anschließend das Luftleitblech (12) nach oben abneh- men (Abb. h). Abb. h Auffangwanne (11) herausnehmen (Abb. i, k). Die Auffangwanne ist in zwei Schlüssellochbohrungen eingehangen.
- Seite 12 Wartung, Reinigung und Pflege Die Bestandteile der Absaugung: Die Bestandteile der Absaugung (von unten nach oben): Auffangwanne, Luftleitblech, Metallfettfilter und Absaugklappe. Reinigung Achten Sie beim Wiedereinsetzen auf die Ausrich- tung: Der abgeschrägte Teil des Metallfettfilters muss zur • Alle Bestandteile der Absaugung mit heißem Spül- Bedienseite weisen: wasser vorsichtig reinigen und anschließend gut ab- trocknen.
- Seite 13 Profi-Aktivkohlefilter austauschen (Optional; nicht im Lieferumfang) ACHTUNG: Vor sämtlichen Wartungs- und Reinigungsarbeiten ist der Netz- stecker zu ziehen bzw. die Sicher- ung auszuschalten oder herauszu- schrauben! Filtertyp P 220 (nur bei Umluftbetrieb) • Der Profi-Aktivkohlefilter P 220 befindet sich unterhalb der Ansaugöffnung hinter dem Filterdeckel (Abb. a). Abb.
- Seite 14 Lieferumfang FlexX-Induktionskochfeld KXI 1082 Basic-PLUS 3 - Absaugklappe 4 - Absauggehäuse 6 - Metallfettfilter 11 - Auffangwanne 12 - Luftleitblech 13 - FlexX-Induktionskochfeld...
- Seite 15 Vorbereitende Arbeiten am FlexX-Induktionskochfeld KXI 1082 Basic-PLUS Bevor das FlexX-Induktionskochfeld aus seiner Ver- packung genommen und in den vorbereiteten Aus- schnitt der Arbeitsplatte eingesetzt werden kann, muss an seiner Rückseite eine selbstklebende Dich- tung aufgebracht werden: Dichtung aufkleben: FlexX-Induktionskochfeld vorerst im Verpackungskarton belassen.
- Seite 16 Einbau FlexX-Induktionskochfeld KXI 1082 Basic-PLUS Montageskizze (Glasausschnitt) (Klappe) (Glasausschnitt) (Klappe) Ausschnittmaß FlexX-Induktionskochfeld...
- Seite 17 Maßzeichnung flächenbündiger Einbau KXI 1082 Maßzeichnung flächenbündiger Einbau Stufenfräsung Fugenbreite ≥1 Arbeitsplatte Kochfeld...
- Seite 18 Montageablauf FlexX-Induktionskochfeld KXI 1082 Basic-PLUS für Abluftbetrieb 1. Motorblock 1082 85 installieren Kurzübersicht Montageablauf Bei korrekter Positionierung weist die geschlossene Seite 1. Motorblock 1082 85 installieren. des Elektronikmoduls bzw. die Montageöffnung des Profi- Aktivkohlefilters zum Bediener. 1.1 Position Abluftstutzen ändern.
- Seite 19 Motorblock KXI 1082 Basic-PLUS: Hinweise zu baulichen Voraussetzungen im Abluftbetrieb Bei der Montage des Motorblocks KXI 1082 Basic- Wichtiger Hinweis PLUS im Abluftbetrieb beachten Sie bitte folgende Hinweise: Bei gleichzeitigem Betrieb des Kochfeldabzugs • Wichtig: In Wohnungen mit offenen Feuerstellen wie im Abluftbetrieb und Feuerstätten darf im z.B.
- Seite 20 Übersicht Lieferumfang Motorblock 1082 85 1 - Motorblock für Kochfeldabzug 5 - Flexschlauch 9 - Elektronikbox 10 - Abluftstutzen Motor (Wahlweise nach hinten/unten) 14 - Standfuß (mit Schwingungsdämpfer) 15 - Standfußverlängerung VL/HR 16 - Standfußverlängerung VR/HL 17 - Schraube M4x20 mm 18 - Schraube M4x12 mm 19 - Dämmplatte 2x...
- Seite 21 Maßskizzen Kochfeldabzug 1082 85 366,5...
- Seite 22 1.1 Position Abluftstutzen ändern Für größtmögliche Flexibilität bei der Installation des Mo- torblocks kann der Abluftstutzen unten (Auslieferungszu- stand) oder hinten am Motorblock positioniert werden. Abdeckplatte (Abb. ähnlich) Abluftstutzen Um den Abluftstutzen nach hinten zu verlegen, gehen Sie unten bitte wie folgt vor: (Abb.
- Seite 23 1.1 Position Abluftstutzen ändern Schrauben der Motorbefestigung lösen. (Abb. ähnlich) Schrauben der hinteren Abdeckung lösen... (Abb. ähnlich) ...und Abdeckung der hinteren Austrittsöffnung abneh- men. (Abb. ähnlich) (Abb. ähnlich) Gebläsemotor so drehen, dass Abluftstutzen nach hinten weist. (Abb. ähnlich)
- Seite 24 1.1 Position Abluftstutzen ändern Anschließend Gebläsemotor mit dem Abluftstutzen in hin- tere Austrittsöffnung einsetzen. Gebläsemotor wieder befestigen. Wir empfehlen Ihnen, den Gebläsemotor dabei mit der freien Hand von oben durch die Ansaugöffnung so lange zu sichern (Pfeil) bis alle 4 Befestigungsschrauben angezogen sind. (Abb.
- Seite 25 3. Einsetzen FlexX-Induktionskochfeld KXI 1082 Basic-PLUS in eine Arbeitsplatte Bitte beachten Sie: Wir empfehlen dringend, das Einsetzen ACHTUNG BRUCHGEFAHR: des FlexX-Induktionskochfeldes von 2 Konstruktionsbedingt besteht an den Personen durchführen zu lassen! schmalen Stegen der Glases höchste Bruchgefahr der Glaskeramikscheibe! Das Kochfeld darf auf keinem Fall an diesen schmalen Stegen gefasst oder getragen werden.
- Seite 26 3.1 Absaugklappe einsetzen Schrauben B Absaugklappe (3) in das Absauggehäuse (4) einsetzen. Die beiden Führungsnuten der Absaugklappe (3) müssen Führungsnut dabei auf die seitlichen Drehzapfen im Absauggehäuse (4) geschoben werden. Drehzapfen Danach testen, ob sich die Absaugklappe (3) problemlos öffnen und schließen lässt. Sollten dabei Probleme auftreten, muss die Position des Kochfeldes im Arbeitsplatten-Ausschnitt (Kochfeld nach vorne schieben) und/oder die Ausschnittgröße in der Ar-...
- Seite 27 3.2.3 Vertikale Grobeinstellung (Flächenbündigkeit): Schraube (C) vorsichtig durch Drehen nach Rechts (ca. 1/2 Umdrehung) lockern. Anschließend durch Ver- stellen der Gewindestange (D) Flächenbündigkeit der Absaugklappe (3) mit dem FlexX-Induktionskochfeld (13) einstellen. Nach erfolgter Einstellung Schraube (C) wieder festzie- hen (Achtung: Schraube nach Links drehen). Hinweis: Schraube (C) vorsichtig mit einer Rechts- drehung lösen.
- Seite 28 4. Steckverbindungen zwischen FlexX-Induktionskochfeld und Motorblock herstellen Kabelbaum vom FlexX-Induktionsfeld zum Kochfeldab- zug verlegen. Kabelbaum nicht knicken und sorgfältig mit Kabelbaumhalterungen fixieren. Kabelbaum (Prinzip- Kabelbaumhalterung darstellung) Stecker des Kabelbaums mit den entsprechenden Buch- sen der Elektronikbox verbinden. Achten Sie bitte darauf, dass alle Stecker ordnungsge- mäß...
- Seite 29 5. Alu-Flexschläuche zwischen FlexX-Induktionskochfeld und Motorblock installieren Alu-Flexschlauch auf Ansaugflansch aufsetzen. Alu-Flexschlauch mit drehenden Bewegungen über die Dichtlippe des Ansaugflansches schieben. Dichtlippe Die doppelt ausgeführten Dichtlippen der Flansche sor- gen für sichere und dichte Verbindung von Ansaugkasten mit dem Motorblock. Es sind keine zusätzlichen Schlauch- schellen zur Befestigung mehr notwendig.
- Seite 30 Montageablauf FlexX-Induktionskochfeld KXI 1082 Basic-PLUS für Umluftbetrieb Kurzübersicht Montageablauf 1. Motorblock installieren. Montageablauf durchführen wie auf den Seiten 18 bis 29 beschrieben. 2. Profi-Aktivkohlefilter P 220 einsetzen. 2. Profi-Aktivkohlefilter P220 einsetzen (es werden 2 Stück benötigt) Der Profi-Aktivkohlefilter P 220 wird unterhalb der Ansaugöffnung hinter den Filterdeckel eingesetzt.
- Seite 31 Hinweise zur Verringerung der Um- Technische Daten welteinflüsse (z.B. Energieverbauch): Spannung: 230 V ~ • Benutzen Sie den Kochfeldabzug in geeigneter Leistungsstufe. Frequenz: 50 Hz • Schalten Sie den Motor des Kochfeldabzugs rechtzeitig auf eine kleinere Stufe, wenn sich der Motorleistung: 275 W Wrasen verringert.
- Seite 32 Produktdatenblatt nach EU-Verord- nungen 65/2014 und 66/2014 Motorblock 1082 85 Name oder Warenzeichen des Lieferanten: ORANIER Küchentechnik GmbH Modellkennung des Lieferanten: 1082 85 Jährlicher Energieverbrauch [ kWh/Jahr ] 47,0 hood Energie-Effizienzklasse [ - ] Lüfter-Effizienzwert [ - ] 30,7 hood Lüfter-Effizienzklasse...
- Seite 33 Im Falle einer Störung Der Kochfeldabzug funktioniert überhaupt nicht: ACHTUNG: • Wurde eventuell die Sicherung in der Hausinstallation Vor sämtlichen Wartungs- und ausgelöst? Stromversorgung des Kochfeldabzugs Reinigungsarbeiten ist der Netz- und des FlexX-Induktionskochfeldes bzw. Haupt- stecker zu ziehen bzw. die Sicher- sicherung überprüfen. ung auszuschalten oder herauszu- schrauben! • Ist der Netzstecker eingesteckt? • Ziehen Sie den Netzstecker, um die Steuerelektronik...
- Seite 34 Kundendienst Sollte am Gerät ein technischer Mangel auftreten, setzen Sie sich bitte mit dem ORANIER-Kundendienst in Ver- bindung: Bitte beachten Sie: Damit unser Kundendienst Reparaturen sorgfältig vorbe- reiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir folgende Informationen: 1. Ihre genaue Anschrift 2.
- Seite 35 Die Frischluftzufuhr kann z.B. durch ein gekipptes einen Durchmesser (rund) von 150 mm aufweisen. Küchenfenster oder geöffnete Balkon-/Terrassentür erfolgen. Die ORANIER-Garantie ist nur dann gültig, wenn die Dunstabzugshaube fachmännisch an ein 150er- Dies gilt zu jeder Jahreszeit und bei jeder Witterung!! Abluftsystem angeschlossen ist.
- Seite 36 Kochfeldabzug im Abluftbetrieb - Tipps und Tricks Viele Mauerkästen haben aber starre Lamellen. Hier Das Material des Abluftkanals hat hohen Einfluss auf die können erhebliche Leistungsverluste entstehen: Leistung des Kochfeldabzugs. Feststehende Abluftrohre aus Kunststoff sind flexiblen Alu-Flex-Schläuchen in jedem Fall vorzuziehen. Bei Alu-Flex-Schläuchen muss darauf geachtet werden, dass diese nicht flach gedrückt werden (speziell in den Bögen) und keine Knicke aufwei- sen.
- Seite 37 Kochfeldabzug im Abluftbetrieb - Tipps und Tricks Geräusche Kondenswasserbildung Das Motorblock für den Kochfeldabzug sollte idealerwei- Die Oberfläche des FlexX-Induktionsfeldes ist zu Koch- se direkt auf dem Fußboden stehen. Zu diesem Zweck beginn deutlich kälter als der Kochdunst, daher ist es nor- müssen entsprechende Aussparungen im betreffenden mal, dass sich um die Absaugklappe und auf der Glaske- Küchenmöbel geschaffen werden.
- Seite 38 Kochfeldabzug im Umluftbetrieb - Tipps und Tricks Geräusche Kondenswasserbildung Im Umluftbetrieb sind die Betriebsgeräusche generell Die Oberfläche des FlexX-Induktionsfeldes ist zu Koch- deutlich höher als im Abluftbetrieb. Hauptgründe sind beginn deutlich kälter als der Kochdunst, daher ist es nor- hierfür die zusätzlichen Profi-Aktivkohlefilter und der Aus- mal, dass sich um die Absaugklappe und auf der Glaske- tritt der Umluft in den Küchenraum.
- Seite 42 Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet: Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! • Entsorgen Sie dieses Gerät im Recyclinghof mit...
- Seite 43 Kaufvertrag gegenüber dem Endabnehmer unter den nutzung (z.B. Schäden durch Abschrecken mit nachstehenden Bedingungen Werksgarantie: Wasser, überlaufende Speisen, Kondenswasser, Die ORANIER-Garantie erstreckt sich auf die unent- Überhitzung). Haarrissbildung bei emaillierten oder geltliche Instandsetzung des Gerätes bzw. der bean- kachelglasierten Teilen ist kein Qualitätsmangel.
- Seite 44 1082 85 · 1098 V02...
