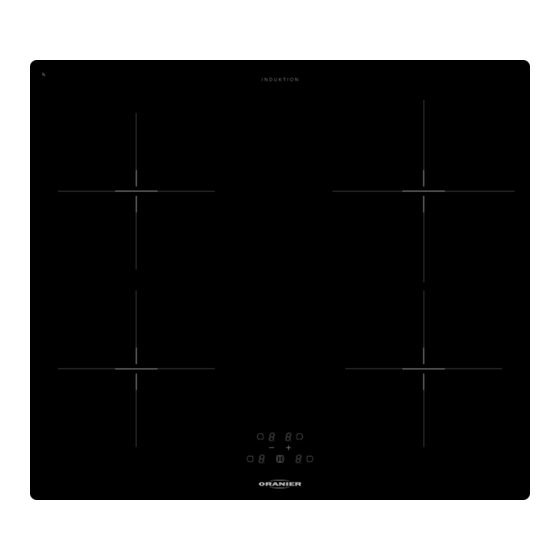

- Seite 1 Induktionskochfeld KFI 9962 10 4051543106304 Gebrauchs- und Montageanweisung...
- Seite 3 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät entschieden haben! ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein.
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSHINWEISE ......................5 ................ 5 ORSICHTSMAßNAHME VOR DER NBETRIEBNAHME .................... 5 LLGEMEINE ICHERHEITSHINWEISE ...................... 7 CHUTZ VOR ESCHÄDIGUNG ................8 ORSICHTSMAßNAHMEN BEI ERÄTEAUSFALL ..................... 9 CHUTZ VOR WEITEREN EFAHREN TECHNISCHE DATEN ......................10 ..........................11 EDIENFELD BEDIENUNG DES KOCHFELDES ................... 11 .......................... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Vorsichtsmaßnahme vor der Inbetriebnahme • Das Gerät komplett auspacken und alle Teile der Verpackung entfernen bzw. abnehmen. • Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. - Seite 6 • Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Gerätes. • Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebauten Gerät in Kontakt mit der Scheibe oder der heißen Kochzone kommt.
-
Seite 7: Schutz Vor Beschädigung
• Wenn unter dem Induktionskochfeld ein Pyrolysebackofen eingebaut ist, darf das Induktionskochfeld während des Pyrolysebetriebes nicht benutzt werden. Überhitzungsschutz des Induktionskochfeldes kann hierbei auslösen. • Der Überhitzungsschutz kann auch auslösen, wenn die Belüftung des Kochfeldes nicht ausreichend gewährleistet ist und/oder ein ungenügend isolierter Backofen unter dem Induktionskochfeld eingebaut ist. -
Seite 8: Vorsichtsmaßnahmen Bei Geräteausfall
Mulde ein Luftraum von 20 mm notwendig. Ein Luftspalt auf der Frontseite des Küchenmöbels wird nicht benötigt. • Zwischenböden sind bei Oranier Kochfeldern nur erforderlich, wenn eine Schublade unterhalb des Kochfeldes eingebaut ist. Der Zwischenboden darf nur mit Werkzeugen entfernbar sein. Der Abstand von Zwischenboden zur Kochfeldunterseite muss mindestens 20 mm betragen (siehe Skizze Seite 24). -
Seite 9: Schutz Vor Weiteren Gefahren
Schutz vor weiteren Gefahren • Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone platziert ist. Der Topfboden muss möglichst viel von der Kochzone abdecken. • Personen Herzschrittmachern oder implantierten Insulinpumpen müssen sich vergewissern, dass ihre Implantate nicht durch das Induktionskochfeld beeinträchtigt werden, da in der Nähe des eingeschalteten Gerätes ein elektromagnetisches Feld entsteht (der Frequenzbereich des Induktionskochfeldes ist 50 kHz). -
Seite 10: Technische Daten
TECHNISCHE DATEN KFI 9962 10 Gesamt Leistung 6050 W Energieverbrauch der Kochmulde je kg EC 167.6 Wh/kg electric hob Kochzone vorne links Ø 185 mm Leistungsstufe [ 1 ]* 42 W Leistungsstufe [ 9 ]* 1400 W Power Leistung* Standardisiertes Kochgeschirr Kategorie** Energieverbrauch EC 160.0 Wh/kg... -
Seite 11: Bedienfeld
Bedienfeld Timer und Leistungs- Anzeige Auswahltaste Timer Taste [ - ] Taste [ + ] Taste Kochzonen-Leuchte Ein/Aus Taste Leistungsanzeige BEDIENUNG DES KOCHFELDES Anzeige Anzeige Benennung Funktion Null Die Kochzone ist aktiviert 1…9 Leistungsstufe Einstellung der Leistung Topferkennung Topf nicht aufgesetzt oder nicht geeignet Fehleranzeige Fehler der Elektronik Restwärme... -
Seite 12: Inbetriebnahme Des Kochfeldes
INBETRIEBNAHME DES KOCHFELDES Vor dem ersten Aufheizen Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte. Induktionsprinzip Eine Induktionsspule unterhalb jeder Kochzone erzeugt im Betrieb Induktionsströme im Topfboden. -
Seite 13: Funktion Der Sensorschaltfelder
Funktion der Sensorschaltfelder Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie das Glas etwa eine Sekunde lang berühren, reagieren die Sensoren. Jede Reaktion der Sensoren wird mit einem akustischen und/oder visuellen Signal quittiert. -
Seite 14: Powerstufe /Powerzone
Powerstufe Eine Kochzone ist mit einer Powerstufe, d.h. einer gesonderten Leistungsverstärkung ausgestattet. Ist diese zugeschaltet, arbeitet sie für max. 5 Minuten mit einer extra hohen Leistung (Leistungsstufe [ P ] ). Die Powerstufe ist dafür gedacht, dass Sie z.B., große Mengen Wasser schnell erhitzen können. -
Seite 15: Timer
Timer Mit dem Timer können Sie jeder Kochzone eine individuelle Kochdauer von 1 bis 99 Minuten zuweisen. • Timer einschalten: Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf [ ] drücken [ 0 ] Leistung auswählen Auf [ + ] [ 1 ] … [ 9 ] [ P ] Zeitschaltuhr auswählen Auf [ - ] und [ + ] drücken Zeitschaltuhr [ 00 ] min... -
Seite 16: Kindersicherung / Verriegelung Des Kochfeldes
Kindersicherung / Verriegelung des Kochfeldes Um eine ungewollte Änderung der Kochzoneneinstellung zu vermeiden, können die Sensortasten (außer der Ein-/Aus taste [ ]) verriegelt werden. • Verriegelung aktivieren: Betätigung Bedienfeld Anzeige Kochfeld einschalten Auf [ ] drücken [ 0 ] oder [ H ] Kochfeld verriegeln Gleichzeitig auf [ - ] und [ Keine Änderung... -
Seite 17: Betriebsdauerbegrenzung
Betriebsdauerbegrenzung Das Kochfeld besitzt eine automatische Betriebsdauerbegrenzung. Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe. Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungsänderung an der Kochzone vorgenommen wird. Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet. Eingestellte Betriebsdauerbegrenzung Kochstufe... -
Seite 18: Zusätzliche Hinweise Für Induktionskochfelder
ZUSÄTZLICHE HINWEISE FÜR INDUKTIONSKOCHFELDER Die Kochzonen niemals mit leerem Kochgeschirr benutzen. Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden. Geräusche Die Elektronik (Relais) kann im Betrieb hörbare Schaltgeräusche verursachen. Ebenso kann das Kühlgebläse hörbar sein. -
Seite 19: Auswahl Der Leistungsstufen
Auswahl der Leistungsstufen (diese Angaben sind Richtwerte) 1 bis 2 Schmelzen, Auflösen, Zubereitung Saucen, Butter, Schokolade Gelatine, Yoghurt 2 bis 3 Quellen, Auftauen, Warmhalten Reis, gefrorene Gerichte, Fisch, Gemüse 3 bis 4 Dampfgaren, Dünsten Fisch, Gemüse, Obst 4 bis 5 Dünsten, Quellen, Auftauen Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte,... -
Seite 20: Mögliche Ursachen Für Kratzer
Kalkflecken lassen sich nach Abkühlen des Kochfeldes mit einem Glaskeramik-Reinigungsmittel oder Essig entfernen. Vermeiden Sie Zucker, Kunststoff, oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Glaskeramik verursachen. Falls dies trotzdem passiert, schalten Sie das Gerät bitte aus und entfernen diese Stoffe noch im heißen Zustand. -
Seite 21: Umweltschutz
Eine Kochzone oder das gesamte Kochfeld schaltet ab: • Die Sicherheits-Abschaltung hat ausgelöst. • Es ist vergessen worden, eine Kochzone abzuschalten. • Es sind mehrere Sensortasten bedeckt. • Der Topf ist leer und überhitzt. • Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert bzw. automatisch abgeschaltet. -
Seite 22: Montagehinweise
• Der Abstand zwischen Ausschnitt und einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen. Einbaumaße: Referenz Ausschnittsmaß Glasmaß Glas Stärke Eckenradius KFI 9962 10 560 x 490 mm 590 x 520 mm 4 mm 8 mm... -
Seite 23: Maßzeichnung Flächenbündiger Einbau
Maßzeichnung flächenbündiger Einbau... - Seite 24 Mulde ein Luftraum von 20 mm notwendig. Ein Luftspalt auf der Frontseite des Küchenmöbels wird nicht benötigt. • Zwischenböden sind bei Oranier Kochfeldern nur erforderlich, wenn eine Schublade unterhalb des Kochfeldes eingebaut ist. Der Zwischenboden darf nur mit Werkzeugen entfernbar sein. Der Abstand von Zwischenboden zur Kochfeldunterseite soll mindestens 20 mm betragen.
-
Seite 25: Elektroanschluss
ELEKTROANSCHLUSS • Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet. • Der Berührungsschutz isolierter Teile muss nach der Montage sichergestellt sein. • Bitte prüfen Sie das Typenschild, ob die erforderlichen Anschlusswerte mit denen Ihres Stromnetzes übereinstimmen. - Seite 26 Anschluss des Kochfeldes: Zweiphasen-Anschluss 400V~2P+N Bringen Sie eine Brücke zwischen Anschlussklemme N1 und N2 Befestigen Sie das Erdungskabel an die vorgesehene Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L1 an Anschlussklemme 1 und die Phase L2 an Anschlussklemme 2. Achtung! Die Drähte korrekt hineinstecken und die Schrauben fest anziehen.
-
Seite 27: Oranier-Werksgarantie
Aufstellung und Benutzung (z.B. Schäden durch Bedingungen Werksgarantie: Abschrecken mit Wasser, überlaufende Die ORANIER-Garantie erstreckt sich auf die Speisen, Kondenswasser, Überhitzung). unentgeltliche Instandsetzung des Gerätes bzw. Haarrissbildung bei emaillierten oder der beanstandeten Teile. Anspruch auf kostenlosen kachelglasierten Teilen ist kein Qualitätsmangel. - Seite 28 28270-1...
