Wartung, Reinigung und Pflege
Metallfettfilter reinigen
Herausnehmen der Metallfettfilter
Die Metallfettfilter (6) befinden sich unter der
Absaugklappe (3).

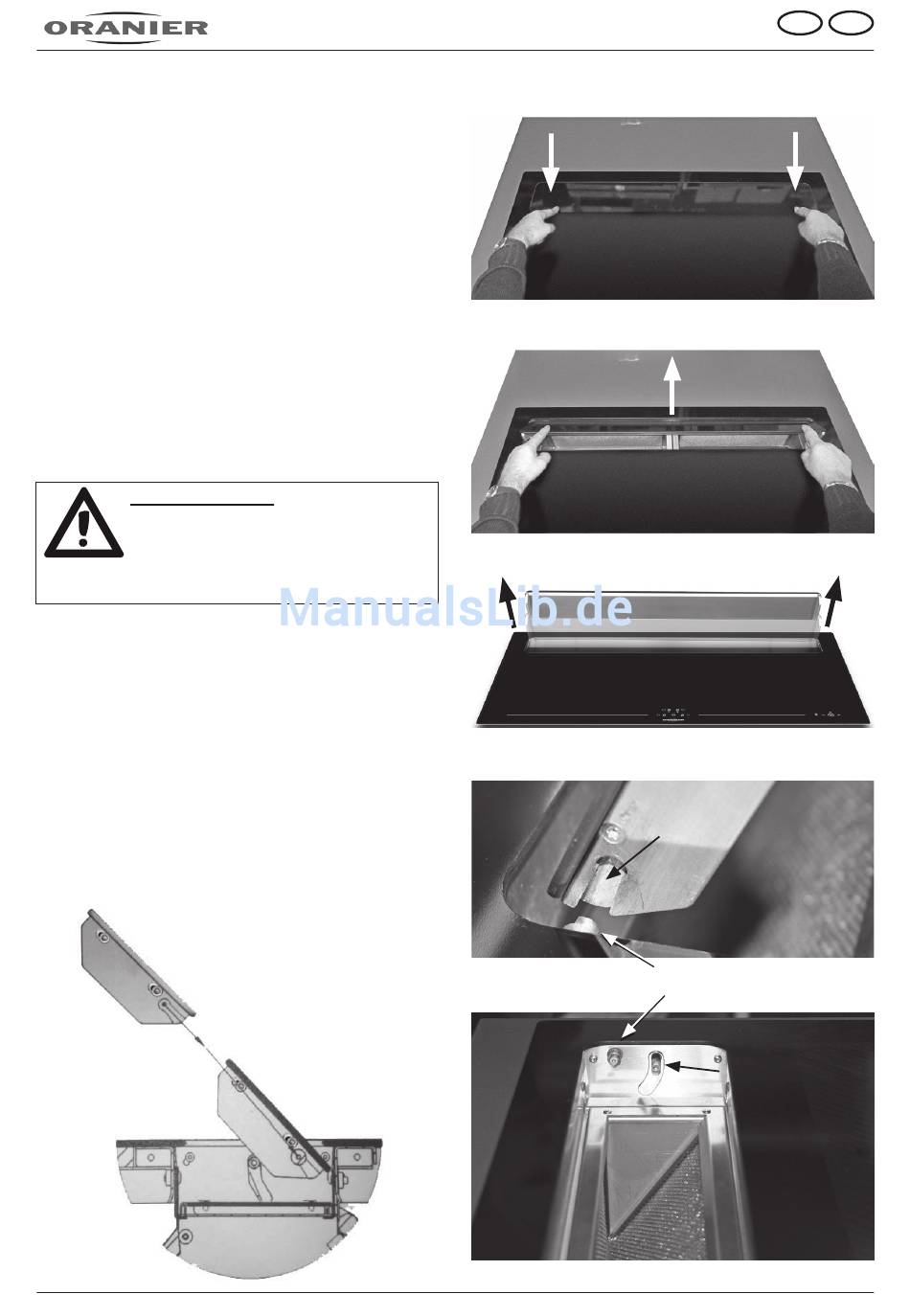

Die geschlossene Absaugklappe (3) durch leichten
Druck nach unten entriegeln. Hierzu bitte auf der linken
und rechten Seite im vorderen Bereich der Absaugklappe
(3) gleichzeitig leicht drücken (Abb. a).
Anschließend wird die Absaugklappe (3) von einer Gas-
druckfeder selbsttätig geöffnet (Abb. b).
Bitte beachten Sie:
Die Absaugklappe stets sorgfältig
öffnen und schließen.
Übermäßige äußere Krafteinwirkung
ist zu vermeiden!
Absaugklappe (3) im geöffneten Zustand leicht nach
schräg vorne ziehen und abnehmen (Abb. c).
Beim späteren Wiedereinsetzen müssen die beiden
Führungsnuten der Absaugklappe (3) auf die seitlichen
Drehzapfen geschoben werden (Abb. d, e, f)
Abb. e
3
Abb. a
Abb. b
Abb. c
Abb. d
Metallfettfilter
Abb. f
10
D
Führungsnut
Drehzapfen
Öffnungs-
mechanismus
mit Gasdruck-
feder
