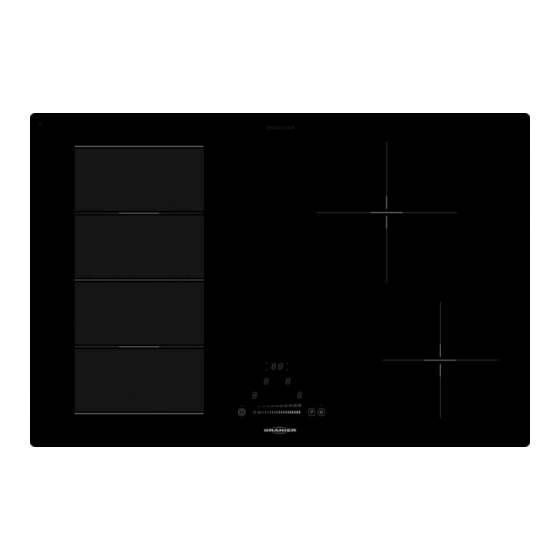

- Seite 1 Induktionskochfeld KXI 2062 61 4051543106281 KXI 2081 81 4051543106298 Gebrauchs- und Montageanweisung...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät entschieden haben! ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSHINWEISE ......................4 ................ 4 ORSICHTSMAßNAHME VOR DER NBETRIEBNAHME .................... 4 LLGEMEINE ICHERHEITSHINWEISE ...................... 6 CHUTZ VOR ESCHÄDIGUNG ................7 ORSICHTSMAßNAHMEN BEI ERÄTEAUSFALL ..................... 8 CHUTZ VOR WEITEREN EFAHREN TECHNISCHE BESCHREIBUNG ....................9 ..........................10 EDIENFELD BEDIENUNG DES KOCHFELDES ................... 10 .......................... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Vorsichtsmaßnahme vor der Inbetriebnahme • Das Gerät komplett auspacken und alle Teile der Verpackung entfernen bzw. abnehmen. • Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. - Seite 5 • Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten. • Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Gerätes.
-
Seite 6: Schutz Vor Beschädigung
• Wenn unter dem Induktionskochfeld ein Pyrolysebackofen eingebaut ist, darf das Induktionskochfeld während des Pyrolysebetriebes nicht benutzt werden. Überhitzungsschutz des Induktionskochfeldes kann hierbei auslösen. • Der Überhitzungsschutz kann auch auslösen, wenn die Belüftung des Kochfeldes nicht ausreichend gewährleistet ist und/oder ein ungenügend isolierter Backofen unter dem Induktionskochfeld eingebaut ist. -
Seite 7: Vorsichtsmaßnahmen Bei Geräteausfall
Mulde ein Luftraum von 20 mm notwendig. Ein Luftspalt auf der Frontseite des Küchenmöbels wird nicht benötigt. • Zwischenböden sind bei Oranier Kochfeldern nur erforderlich, wenn eine Schublade unterhalb des Kochfeldes eingebaut ist. Der Zwischenboden darf nur mit Werkzeugen entfernbar sein. -
Seite 8: Schutz Vor Weiteren Gefahren
Schutz vor weiteren Gefahren • Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone platziert ist. Der Topfboden muss möglichst viel von der Kochzone abdecken. • Personen Herzschrittmachern oder implantierten Insulinpumpen müssen sich vergewissern, dass ihre Implantate nicht durch das Induktionskochfeld beeinträchtigt werden, da in der Nähe des eingeschalteten Gerätes ein elektromagnetisches Feld entsteht (der Frequenzbereich des Induktionskochfeldes ist 50 kHz). -
Seite 9: Technische Beschreibung
TECHNISCHE BESCHREIBUNG KXI 2062 61 KXI 2081 81 Gesamt Leistung 7100 W Energieverbrauch der Kochmulde EC 177.2 Wh/kg electric hob Kochzone vorne links 200 x 200 mm Leistungsstufe [ 1 ]* 42 W Leistungsstufe [ 9 ]* 1400 W Power Leistung*... -
Seite 10: Bedienfeld
Bedienfeld Timer LED – zeigt die ausgewählte Kochzone an Timer Anzeige Anzeige der Leistungsstufe Kochzonen LED – zeigt die ausgewählte Kochzone an Warmhalte-Position Pause/ Memory Ein/Aus LED Ein/Aus "SLIDER" (Einstellung Leistung und Timer) Power Pause/ Memory BEDIENUNG DES KOCHFELDES Anzeige Anzeige Benennung Funktion... -
Seite 11: Inbetriebnahme Des Kochfeldes
INBETRIEBNAHME DES KOCHFELDES Vor dem ersten Aufheizen Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte. Induktionsprinzip Eine Induktionsspule unterhalb jeder Kochzone erzeugt im Betrieb Induktionsströme im Topfboden. -
Seite 12: Funktion Der Sensorschaltfelder
Funktion der Sensorschaltfelder Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie das Glas etwa eine Sekunde lang berühren, reagieren die Sensoren. Jede Reaktion der Sensoren wird mit einem akustischen und/oder visuellen Signal quittiert. -
Seite 13: Restwärmeanzeige
Restwärmeanzeige Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heißen Kochzonen mit einem [ H ] angezeigt. Das [ H ] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollten die Kochzonen nicht berührt keine... - Seite 14 • Timer ausschalten: Beispiel: 13 Minuten Restlaufzeit bei Leistungsstufe 7: Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf [ 7 ] drücken [ 7 ] und LED leuchtet Timer auswählen Auf [ 13 ] drücken [ 13 ] Minuten abstellen Mit dem SLIDER [ 0 ] wählen [ 1 ] [ 0 blinkt ] Minuten Bestätigung Auf [ 10 ] drücken...
-
Seite 15: Ankochautomatik
Ankochautomatik Alle Kochzonen sind mit einer Ankochautomatik ausgestattet. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab. • Aktivierung der Ankochautomatik: Betätigung Bedienfeld Anzeige... -
Seite 16: Pausenfunktion
Pausenfunktion Mit der Pausenfunktion können Sie den Kochvorgang unterbrechen. Die zuletzt eingestellten Werte bleiben gespeichert. Anschließend können Sie den Kochvorgang mit der zuletzt eingestellten Werter wieder aktivieren und fortführen. • Pausenfunktion aktivieren: Betätigung Bedienfeld Anzeige Pausenfunktion einschalten Auf [ II ] drücken für 2 Sekunden [ II ] Pausenfunktion ausschalten Auf [ II ] drücken für 2 Sekunden... -
Seite 17: Kindersicherung / Verriegelung Des Kochfeldes
Kindersicherung / Verriegelung des Kochfeldes Um eine ungewollte Änderung der Kochzoneneinstellung zu vermeiden, können die Sensortasten (außer der Ein-/Aus taste [ verriegelt werden. • Verriegelung aktivieren: Betätigung Bedienfeld Anzeige Kochfeld einschalten Auf [ ] drücken [ 0 ] oder [ H ] Kochfeld verriegeln Gleichzeitig auf [ P ] und [ 0 ] rechts unten drücken... -
Seite 18: Überlaufschutz
Überlaufschutz Der Überlaufschutz ist aktiviert, wenn auf dem Bedienfeld "ER03" angezeigt wird. Dies kann durch eine Dauerbetätigung der Sensortasten aufgrund von übergekochten Speisen, durch auf dem Sensorfeld abgestelltes Kochgeschirr bzw. anderen Gegenständen hervorgerufen werden. Reinigen Sie die Oberfläche oder entfernen Sie den Gegenstand bzw. das Kochgeschirr. Zum Löschen der Anzeige "Er03"... -
Seite 19: Zusätzliche Hinweise Für Induktionskochfelder
ZUSÄTZLICHE HINWEISE FÜR INDUKTIONSKOCHFELDER Die Kochzonen niemals mit leerem Kochgeschirr benutzen. Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden. Geräusche Die Elektronik (Relais) kann im Betrieb hörbare Schaltgeräusche verursachen. Ebenso kann das Kühlgebläse hörbar sein. -
Seite 20: Auswahl Der Leistungsstufen
Auswahl der Leistungsstufen (diese Angaben sind Richtwerte) 1 bis 2 Schmelzen, Auflösen, Zubereitung Saucen, Butter, Schokolade Gelatine, Yoghurt , 2 bis 3 Quellen, Auftauen, Warmhalten Reis, gefrorene Gerichte, Fisch, Gemüse 3 bis 4 Dampfgaren, Dünsten Fisch, Gemüse, Obst 4 bis 5 Dünsten, Quellen, Auftauen Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte,... -
Seite 21: Mögliche Ursachen Für Kratzer
Vermeiden Sie Zucker, Kunststoff, oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Glaskeramik verursachen. Falls dies trotzdem passiert, schalten Sie das Gerät bitte aus und entfernen diese Stoffe noch im heißen Zustand. Achtung: Die Kochzonen sind heiß, es besteht Verbrennungsgefahr! Niemals scheuernde oder schleifende Reinigungsmittel, harte Schwämme, Stahlwolle oder Edelstahlspiralen verwenden. - Seite 22 V) Phase 1: existierende Konfiguration löschen 1) Drücken Sie auf die Taste 2 und halten Sie diese gedrückt 2) In der Anzeige erscheint [ - ] 3) Mit Ihrem anderen Finger drücken Sie nacheinander, entgegen dem Uhrzeigersinn, die Anzeigen [ - ] (siehe Zeichnung) Ein doppelter “Beep“...
-
Seite 23: Umweltschutz
Das Kühlgebläse läuft nach dem Ausschalten weiter: • Das ist keine Störung. Das Gebläse läuft so lange, bis das Gerät abgekühlt ist. • Das Gebläse schaltet automatisch wieder ab. Anzeige [ L ]: • Siehe im Kapitel Verriegelung des Kochfeldes. Anzeige [ •... -
Seite 24: Montagehinweise
Einbaumaße: HINWEIS: der Netzanschlusskasten steht ca. 6mm unter dem Gehäuse hervor. Referenz Ausschnittsmaß Glasmaß Glas Stärke Eckenradius KXI 2062 61 560 x 490 mm 590 x 520 mm 4 mm 8 mm KXI 2081 81 750 x 490 mm 780 x 520 mm... -
Seite 25: Maßzeichnung Flächenbündiger Einbau
Maßzeichnung flächenbündiger Einbau KXI 2062 61... - Seite 26 KXI 2081 81...
- Seite 27 Mulde ein Luftraum von 20 mm notwendig. Ein Luftspalt auf der Frontseite des Küchenmöbels wird nicht benötigt. • Zwischenböden sind bei Oranier Kochfeldern nur erforderlich, wenn eine Schublade unterhalb des Kochfeldes eingebaut ist. Der Zwischenboden darf nur mit Werkzeugen entfernbar sein. Der Abstand von Zwischenboden zur Kochfeldunterseite soll mindestens 20 mm betragen.
-
Seite 28: Elektroanschluss
ELEKTROANSCHLUSS • Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet. • Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein. • Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild. -
Seite 29: Anschluss Des Kochfeldes
Anschluss des Kochfeldes: Zweiphasen-Anschluss 400V~ 2P+N Befestigen Sie das Erdungskabel an die vorgesehene Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L1 an Anschlussklemme 1 und die Phase L2 an Anschlussklemme 2. Achtung! Die Schrauben vom Anschlusskasten nicht mehr als notwendig losschrauben, um den Anschlusskasten nicht zu beschädigen. - Seite 30 Der Schutzleiter muss so lang bemessen sein, dass er bei Versagen der Zugentlastung erst nach den stromführenden Adern des Anschlusskabels auf Zug beansprucht wird. Die Anschlussleitung muss im Falle einer Beschädigung durch eine neue Anschlussleitung vom Hersteller oder seinem Kundendienst ausgewechselt werden. Achtung! Falschanschluss kann die Leistungselektronik zerstören.
-
Seite 31: Oranier-Werksgarantie
Aufstellung und Benutzung (z.B. Schäden durch Bedingungen Werksgarantie: Abschrecken mit Wasser, überlaufende Die ORANIER-Garantie erstreckt sich auf die Speisen, Kondenswasser, Überhitzung). unentgeltliche Instandsetzung des Gerätes bzw. Haarrissbildung bei emaillierten oder der beanstandeten Teile. Anspruch auf kostenlosen kachelglasierten Teilen ist kein Qualitätsmangel. - Seite 32 28335-0...
