Viessmann
Modellspielwaren GmbH
Am Bahnhof 1
D - 35116 Hatzfeld
Montageinformation für die Vorsignale 4406, 4407
Lieber Modelleisenbahnfreund,
die neuen Viessmann Formsignale zeichnen sich durch ihr hervorragendes Preis-Leis-
tungsverhältnis sowie durch einfache Montage- und Anschlußmöglichkeit aus!
Das vorliegende Viessmann Signal verfügt über ein elektromagnetischen Antrieb, eine
Endlagenabschaltung und über einen Kontakt für die Zugbeeinflussung. Die Betriebs-
~
spannung beträgt 16 V . Unser Entwicklungsziel war es, ein Signal für höchste Mo-
dellbauansprüche zu bauen mit einem sensationellen Preis.
Das Ergebnis kann sich sehen lassen! Kein spezieller Trafo und kein Schaltrelais wird
für den normalen Betrieb benötigt!
Funktionskontrolle:
Vor der Montage ist eine Funktionskontrolle durchzuführen.
Zum Test des Packungsinhaltes das gelbe Kabel an einen Trafo (16 V ) anschließen.
Beim Anschluß der blauen Kabel an den anderen Pol ergeben sich folgende Funktio-
nen:
: Signal "Halt erwarten" (Vr0)
blau mit roter Markierung
: Signal "Fahrt erwarten" (Vr1) bzw.
blau mit grüner Markierung
"Langsamfahrt erwarten" (Vr2)
Das andere blaue Kabel muß jeweils stromlos sein !
: Licht (Phase)
gelb mit Widerstand
: Licht (Masse)
braunes Kabel mit Diode
: gemeinsamer Mittelpunkt der Antriebsspulen
gelbes Kabel
: Kontakt für Zugbremsung
2 x rote Kabel
(Langsamfahrtfunktion, Option)

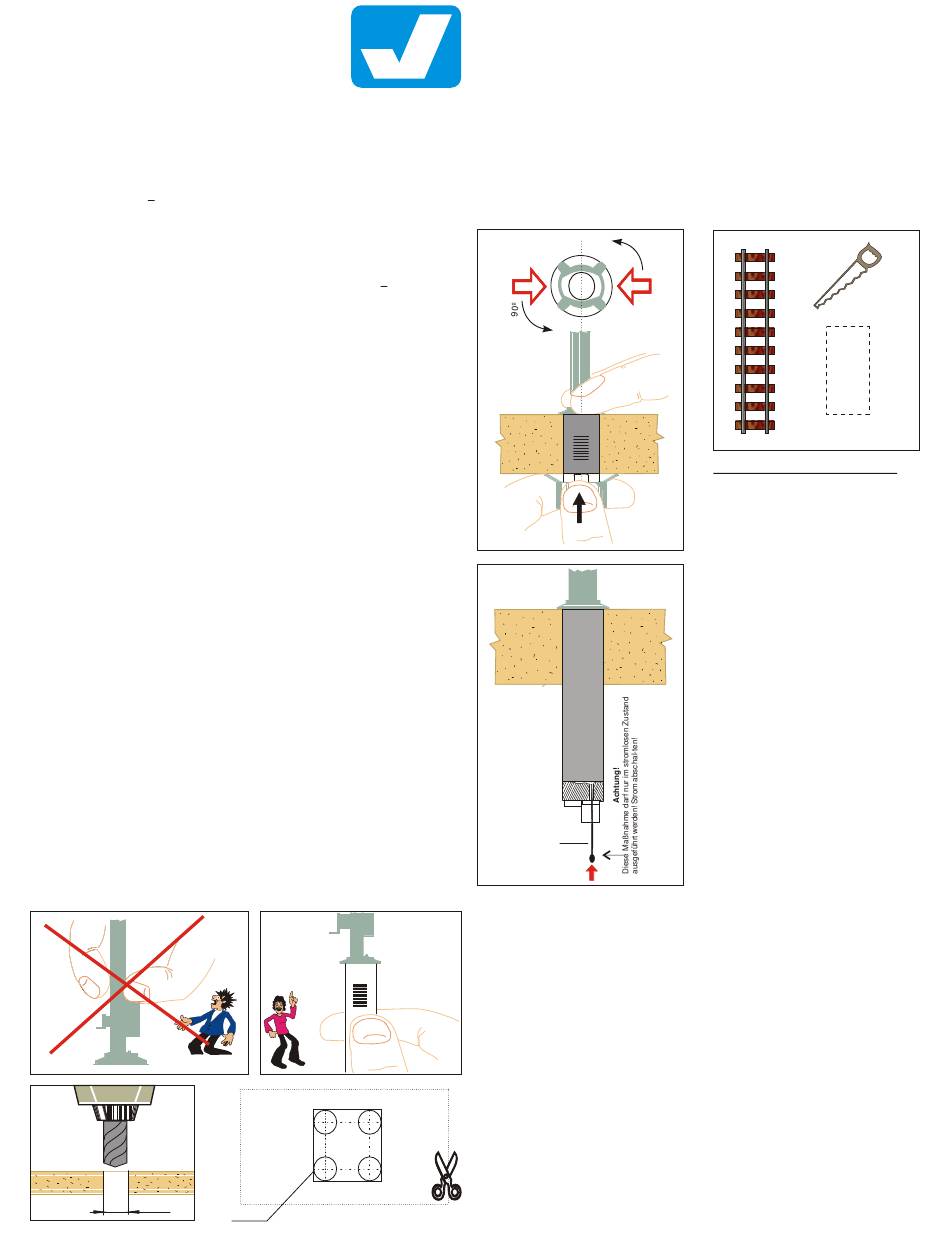

Montage:
Sägen Sie an der Montagestelle ein Loch mit den Maßen 15 x 15 mm(Schablone). Stek-
ken Sie den Signalfuß mit den Kabeln voran von oben in die Öffnung und befestigen sie
das Signal mit den beiliegenden Schrauben.
Schließen Sie das Signal gemäß Schaltplan an.
Stecken Sie die Signaltafel auf die Anlagenplatte.
Mögliche Störungen und ihre Beseitigung:
Fehler:
1a. Die Scheibe steht nicht gerade.
1b. Der Flügel steht nicht gerade.
2. Das Signal schaltet hörbar, der
Flügel oder die Scheibe bewe-
gen sich nicht oder nur teilweise.
3. Die Signallampen brennen und
die Stromzuführung ist zwei-
felsfrei in Ordnung, das Signal
schaltet aber nicht.
Ø 6 mm
~
Abhilfe:
Signal auf Stellung Vr0 (Halt erwarten) stellen
und Scheibe (Flügel) vorsichtig gerade stellen
(der Flügel läßt sich auf seiner Drehachse
verstellen). Unter Umständen muß auch der
auf der Rückseite befindliche Anschlag etwas
nachgerichtet werden.
Hubstange vorsichtig etwas nach oben und
unten bewegen (evtl. Hubstange oben lösen
und prüfen ob die Mechanik sich widerstands-
los bewegen läßt.
Mögliche Ursache: Innenliegender Richtungs-
umschalter hat keinen Kontakt. Abhilfe: Strom
abschalten!! Dann Schaltkontakte mit Hilfe ei-
ner Stecknadel oder mit Hilfe eines dünnen
Drahtes einmal nach oben bewegen (Siehe
Skizze).
Ø 6
Achtung :
Das Signal nie am Mast anfassen sondern immer nur an der Bodenplatte bzw.
an den Antriebszylindern greifen. Beim Ausbau aus der Modellbahnplatte nicht
oben ziehen, sondern das Signal unter der Platte an dem Antriebszylinder
greifen und das Signal nach oben hinausschieben.
Die Stromquelle muß eine Kurzschlußsicherung (Kurzschlußabschaltung)
haben. Um Beschädigungen der Schaltkontakte für die Zugbeeinflussung zu
vermeiden, sollte bei Kurzschluß im vom Signal beeinflußten Gleisabschnitt
der Strom abgeschaltet werden, z.B. bei Zugentgleisung vor dem Signal. Au-
ßerdem ist sicherzustellen, daß "Halt erwarten", "Fahrt erwarten" oder "Lang-
samfahrt erwarten" nicht gleichzeitig geschaltet werden, d.h. die blauen Kabel
dürfen nicht gleichzeitig angesteuert werden!
Letzteres wird z.B. durch Verwendung von einfachen Umschaltern (Viessmann
Schalter 6835 oder 5550) erreicht.
(lösen)
Nadel o.
dünner Draht
Hinweis aufbewahren ! Empfohlen für Modellbau-
er und Sammler ab 14 Jahren. Aufgrund maßstabs-
und vorbildgerechter bzw. funktionsbedingter Ge-
staltung sind Spitzen, Kanten und Kleinteile vorhan-
den. Deshalb nicht in die Hände von Kindern unter 8
Jahren!
Keep this piece of advice ! Recommended for mo-
del builders and collectors as of 14 years. Due to
scale and functional model design there are also
points, edges and small parts and for this very rea-
son take care to ensure that children under 8 years
do not get their hands on it!
Conservez cette indication ! Recommendé pour
les maquettistes et les collectionneurs à partir de 14
ans. Des ârets, des bords et des petites pièces ont
été conservés en raison d'une configuration à
l'échelle et conforme aux modèles.Il ne faut pas les
mettre entre les mains d'enfants en dessous de 8
ans!
Auswechseln von Glühlämpchen:
Entfällt, da die Signallaternen mit war-
tungsfreien Leuchtdioden bestückt sind.
Bitte beachten Sie die Polarität bei Be-
trieb mit Gleichspannung (DC). Das
braune Kabel mit der Diode muß in die-
sem Fall an den Pluspol der Gleichspan-
nungsquelle angeschlossen werden.
Beim Betrieb mit Wechselspanung ist die
Polarität unerheblich. Der Widerstand am
gelben Kabel und die Diode am braunen
Kabel sind für die Funktion der Laternen
erforderlich und dürfen keinesfalls ent-
fernt werden!
