Пожалуйста, прочтите эту инструкцию перед началом
монтажных работ.

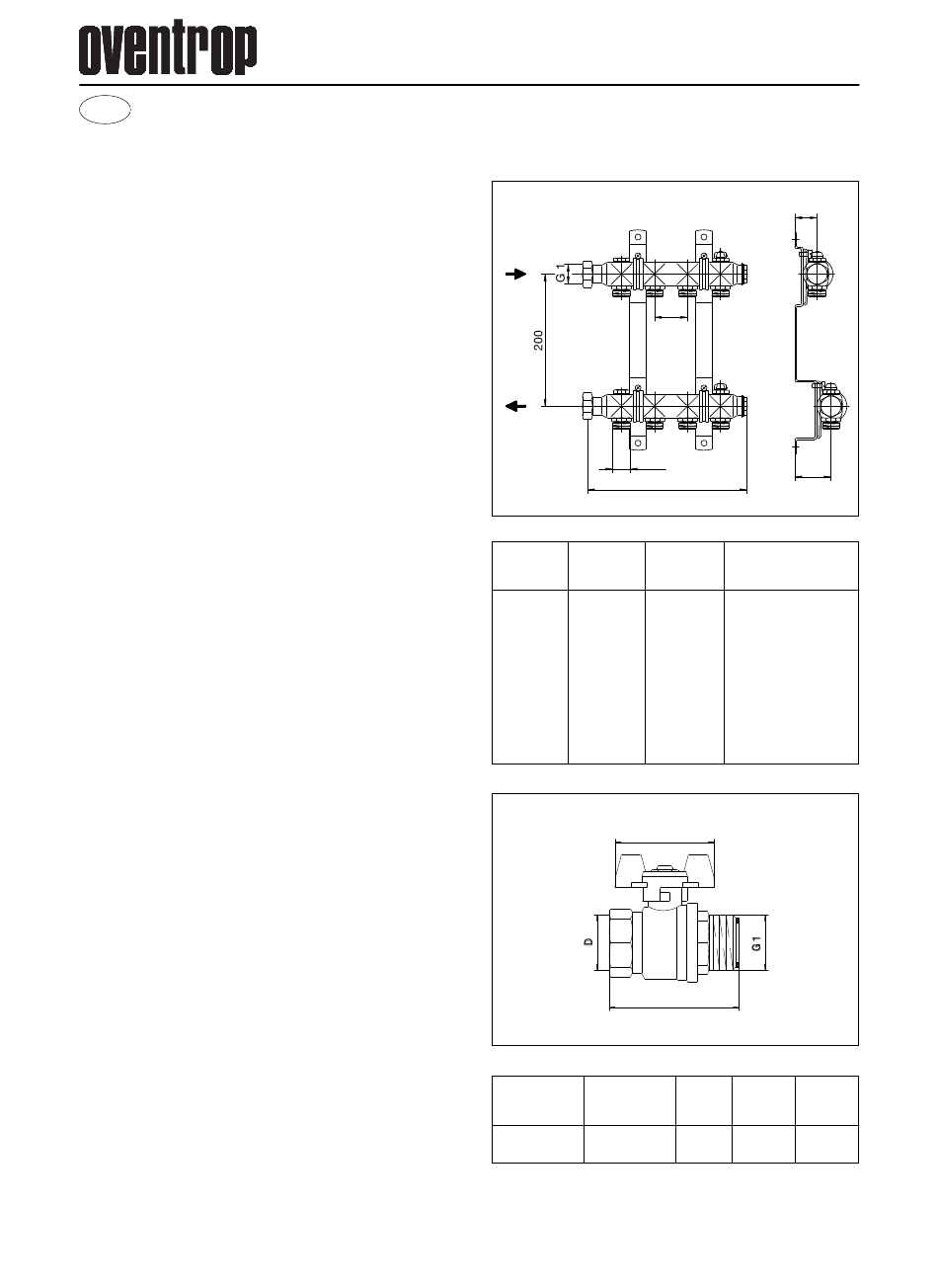

Гребенка из нержавеющей стали „Multidis SH" для
подключения отопительных приборов, тип 140 70
(рип. 1)
от 2 до 12 отопительных контуров.
Макс. рабочее давление: 6 бар
Макс. рабочая температура: 100 °C
Коэффициент kvs: 2,8 м 3 /ч.
Монтаж:
подающая и обратная гребенки смонтированы и
проверены на герметичность.
Гребенка из инструментальной стали "Multidis SH"
подходит для левого и правого присоединения.
Подающую (вверху) и обратную (внизу) гребенки
смонтировать на звукоизолирующие крепежи, как
показано на рисунке.
Гребенку "Multidis SH" укрепить в монтажном шкафу
Oventrop или спомощью прилагаемых винтов и дюбелей
укрепить на стене.
Гребенка "Multidis SH" может быть укомплектована
шаровыми кранами Oventrop арт. № 140 63 83 или 140 63 84.
Подходящие плоские уплотнения прилагаются (рис. 3).
Возможно присоединение теплосчетчиков G
Строительная глубина и длина гребенки за счет этого
увеличиваются, что следует учитывать при выборе
монтажного шкафа.
Стояк присоединяется к внутренней резьбе шаровых
кранов, например, с помощью системы "Combi" Oventrop:
– металлопластиковая труба "Copipe"
– прессовые соединения "Cofit P"
– резьбовые соединения "Cofit S" .
Трубопроводы к радиаторам присоединяются к отводам
3
гребенки G / резьбовыми соединениями со стяжным
4
кольцом.
Программа Oventrop предлагает резьбовые соединения
со стяжным кольцом для металлопластиковой трубы
"Copipe" , медной, прецизионной стальной,
пластмассовой трубы и трубы из инструментальной
стали.
Г аечный ключ, арт. № 140 10 91, упрощает монтаж
резьбовых соединений со стяжным кольцом.
Для обозначения отопительных контуров прилагаются
отпечатанные наклейки.
Необходима тепло- и звукоизоляция трубопроводов в
соответствии с существующими нормами и правилами.
1
На месте заглушки G ⁄ над первым отводом можно
2
ввинтить погружную гильзу для присоединения
температурного датчика или термометра.
При заполнении и эксплуатации отопительной системы
на гребенке "Multidis SH" можно спускать воздух.
Необходимо провести испытания системы на
герметичность, затем отрегулировать ее и запустить в
эксплуатацию.
Сохраняется право на технические изменения.
140705280 05/2013
„Multidis SH" Гребенка и3 нержавеющей стали
для присоединения отопительных приборов
1
Артикул №
140 70 52
3
⁄ или G 1.
4 140 70 53
140 70 54
140 70 55
140 70 56
140 70 57
140 70 58
140 70 59
140 70 60
140 70 61
140 70 62
2
3
Артикул №
140 63 83
140 63 84
4
Адреса представительств в разных странах мира разме-
щены на сайте www.oventrop.com.
Premium Armaturen + Systeme
Руководство по монтажу
50
G 3/4
L
Кол-во
Длина (L)
отводов
12 140 мм
13 190 мм
14 240 мм
15 290 мм
16 340 мм
17 390 мм
18 440 мм
19 490 мм
10 540 мм
11 590 мм
12 640 мм
L2 L2
L1 L1
Усл. диаметр D
DN 20 G
DN 25 G 1
35
55
Длина с
шаровыми кранами
140 63 84
220 мм
270 мм
320 мм
370 мм
420 мм
470 мм
520 мм
570 мм
620 мм
670 мм
720 мм
L1 L2
3
⁄ 55 мм 55 мм
4
80 мм 60 мм
