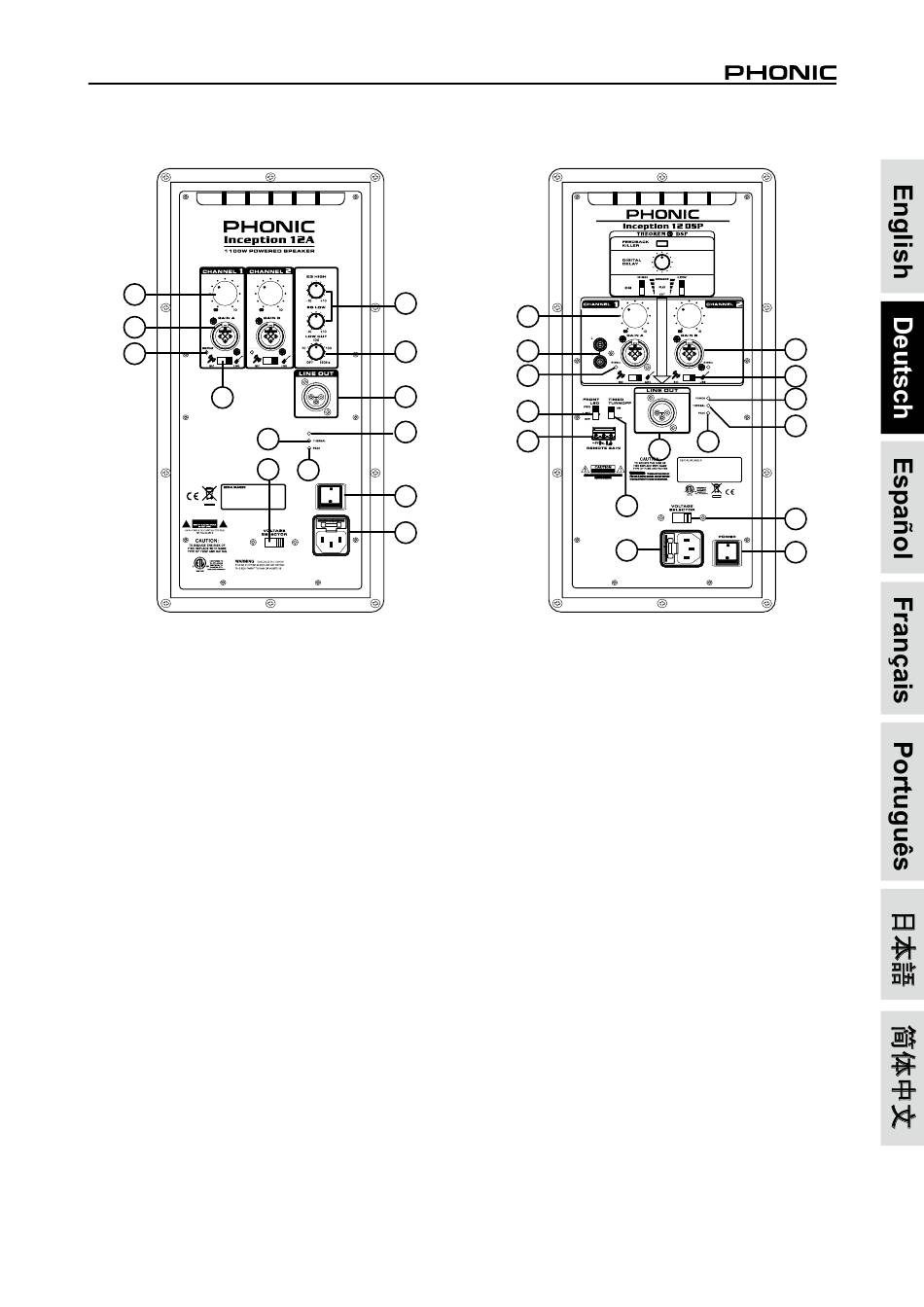

PRODUKTBESCHREIBUNG IM DETAIL
5
1
1
16
1.
COMBO EINGÄNGE
Die Audioeingänge beider Kanäle der INCEPTION Box liegen in
Form von je einer symmetrischen Combobuchse vor, so dass XLR
oder Klinkenstecker verwendet werden können. Sie verarbeiten
alle professionellen und semi-professionellen Pegel aus
Mischpulten, anderen Audiogeräten und sogar von Mikrofonen.
Die Eingangsempfindlichkeit kann mit dem Schalter unterhalb der
Eingangsbuchse angepasst werden (#).
Selbstverständlich können Sie auch unsymmetrische (unbalanced)
Signale anschließen. Die Belegung der Buchsen folgt
internationalem Standard:
Pin 1: Masse
Pin : Positiv
Pin : Negativ
2.
MIC / LINE
In der Stellung MIC (von hinten gesehen links) ist die
Eingangsempfindlichkeit der INCEPTION auf Mikrofonpegel
eingestellt. Da Mikrofone ein relativ schwaches Signal abgeben,
arbeitet die nun die Eingangsstufe der INCEPTION mit einer
beträchtlichen Verstärkung.
In der Stellung LINE (Schalter nach rechts) akzeptiert die
INCEPTION wesentlich höhere Pegel, wie sie z. B. von Mischpulten
und anderen professionellen Audiogeräten sowie von solchen aus
der Unterhaltungselektronik abgegeben werden (also Keyboards,
CD und MP Player, Line Out von Laptops, etc.).
3.
SIG/PEAK
Jeder Eingang verfügt über eine grüne LED für den Kanalpegel. Sie
leuchtet auf, sobald am jeweiligen Eingang ein Signal anliegt.
Inception 1A / Inception 1DSP
10
11
6
1
1
17
15
5
4
3
8
7
6
9
15
Wenn das Signal zu stark für die Eingangsstufe ist, färbt sich die
LED rot. In diesem Fall müssen Sie den Ausgangslautstärke der
Signalquelle verringern.
Das Signal für die SIG/PEAK LED wird vor dem jeweiligen
Eingangspegelregler (#5) abgegriffen.
4.
CINCH EINGÄNGE (nur DSP Modell)
Kanal 1 verfügt zusätzlich über Cinch-Buchsen zum direkten
Anschluss von Zuspielgeräten aus der Unterhaltungselektronik
wie CD- oder MP Player. Die Stereokanäle werden zu einem
Monosignal zusammengefasst und an die Lautsprecher sowie
an den Ausgang LINE OUT (#6) geleitet.
5.
GAIN A / GAIN B
Diese beiden Regler kontrollieren die Vorverstärkung des
Signals, das am jeweiligen Eingang anliegt (#1). Ganz nach links
gedreht ist der Eingang zugedreht. Je mehr Sie die Regler im
Uhrzeigersinn bewegen, desto mehr wird das Signal verstärkt.
In der Maximalstellung (ganz nach rechts) wird das Signal um
10 dB angehoben.
Bitte drehen Sie die Regler ganz runter, bevor Sie die INCEPTION
Box einschalten, die Eingänge sind damit wirksam stumm
geschaltet. Erst wenn Sie sicher sind, dass alles in Ordnung ist,
drehen Sie langsam die Regler auf. So vermeiden Sie Schaden
an Lautsprechern und Ohren. Achten Sie jedoch darauf, dass die
PEAK LED (#14) möglichst nicht aufleuchtet, ansonsten müssen
Sie die Pegel reduzieren.
Die Unity Gain Stellung, bei der das Signal weder abgedämpft
noch angehoben wird, befindet sich in der 12-Uhr-Position. Wird
der Regler ganz nach rechts gedreht, erfährt das Signal eine
Anhebung von +10 dB.
1
2
12
13
14
16
17
