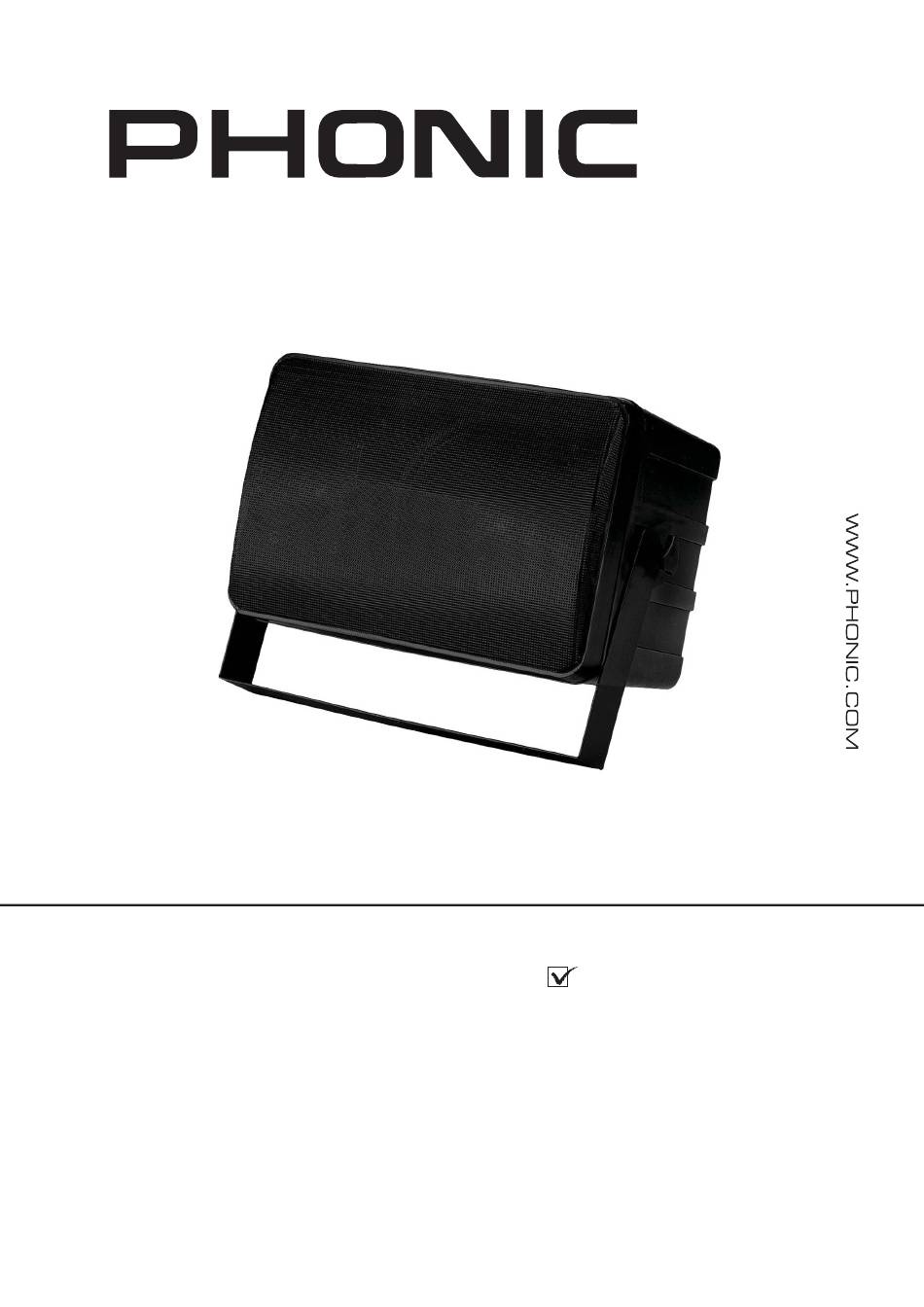

- Seite 1 SE206 Bedienungsanleitung SE207 SEp206 SEp207...
-
Seite 2: Passive Und Aktive Kompaktmonitore
SE206 SE207 SEp206 SEp207 PASSIVE und AKTIVE KOMPAKTMONITORE DEUTSCH ........I ANHANG . -
Seite 3: Inhaltsverzeichnis
EINFÜHRUNG MERKMALE LIEFERUMFANG MONTAGE BESCHREIBUNG DER RÜCKSEITE BESCHREIBUNG DER VORDERSEITE PRAXISTIPPS EIN WORT ZU IMPEDANZEN VON VERSTÄRKERN UND BOXEN TECHNISCHE DATEN ANHANG ABMESSUNGEN BLOCKSCHALTBILD Phonic preserves the right to improve or alter any information within this document without prior notice... -
Seite 4: Wichtige Sicherheitsanweisungen
WICHTIGE SICHERHEITSANWEISUNGEN! Alle Phonic Geräte sind für einen dauerhaften, sicheren Betrieb ausgelegt. Wenn Sie sich an die folgenden Anweisungen halten, können Sie Schaden von sich, anderen und dem Gerät fernhalten. Lesen Sie diese Sicherheitsanweisungen, bevor Sie das Gerät Vermeiden Sie hohe Lautstärken über einen längeren Zeitraum. -
Seite 5: Einführung

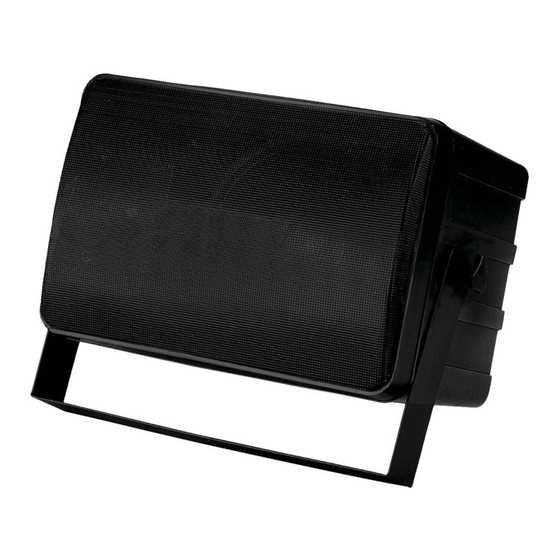

EINFÜHRUNG MERKMALE Vielen Dank, dass Sie sich für einen Kompaktmonitor von Phonic entschieden haben. Die Lautsprecherboxen SE206 / SE207 strapazierfähiges, leichtes Lautsprechergehäuse und SEp206 / SEp207 sind leistungsfähige Zweiwege Boxen dynamischem Klang mit ökonomischen Abmessungen. Das optimal abgestimmte 1“ Kalottenhochtöner Gehäuse... -
Seite 6: Lieferumfang
LIEFERUMFANG MONTAGE Sie sollten zuerst die Halterung an der gewünschten Position befestigen, dann erst den Lautsprecher. So können Sie den Lautsprecher optimal ausrichten. Als Kratzschutz werden zwei Schaumstoffunterlagen mitgeliefert, die Sie zwischen U-Bügel und Box anbringen, wenn Sie den U- Bügel festschrauben. -
Seite 7: Beschreibung Der Rückseite
SEp206 / SEp207 BESCHREIBUNG DER RÜCKSEITE SE206 / SE207 Die passiven Kompaktmonitore der SE Serie sind mit INPUT Klemmanschlüssen ausgestattet. Es gibt einen positiven (rot) und Dies ist der Eingang des aktiven Kompaktmonitors. Die einen negativen (schwarz) Anschluss. Sie können die Anschlüsse symmetrische XLR Buchse akzeptiert Linienpegel mit einer auch dafür verwenden, das Eingangssignal an eine weitere... -
Seite 8: Beschreibung Der Vorderseite
LEVEL CONTROL BESCHREIBUNG DER VORDERSEITE Wenn Sie die Gummikappe entfernen, haben Sie Zugriff auf den Lautstärkeregler. Mit diesem Regler können Sie die Eingangsempfindlichkeit des Kompaktmonitors verändern. Es ist ratsam, den Regler zunächst ganz gegen den Uhrzeigersinn runter zu drehen, damit Sie keine unliebsamen Überraschungen erleben. -
Seite 9: Praxistipps
Gehäusen kein Wasser ansammeln kann. Die verbauten Komponenten entsprechen den hohen Qualitätsansprüchen aller Phonic Geräte. Fehler bei der Dimensionierung der Beschallungsanlage oder falsche Aufstellung kann zu Überlastung oder Überhitzung führen, was die Lautsprecherkomponenten zerstören kann. -
Seite 10: Ein Wort Zu Impedanzen Von Verstärkern Und Boxen
EIN WORT ZU IMPEDANZEN VON VERSTÄRKERN UND BOXEN Eine Fehlanpassung von Endstufen und Lautsprechern führt zu Leistungseinbußen, schlimmstenfalls zu massiven Schäden am Gerät. Bei Transistorendstufen darf die Mindestimpedanz (die sog. Last oder auch Widerstand) nicht unterschritten werden, bei Röhrenendstufen darf sie nicht überschritten werden. Parallele Verdrahtung Werden mehrere Boxen an eine Endstufe angeschlossen, handelt es sich in aller Regel um eine parallele Verkabelung (egal, ob... -
Seite 11: Technische Daten
160 x 235 x 178 mm 197 x 292 x 210 mm Gewicht 2,3 kg 3,1 kg 2,8 kg 3,6 kg Phonic behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen. SE 206 / SE 207 / SEp 206 / SEp 207... - Seite 12 M&T Musik & Technik Division of MUSIK MEYER GmbH Industriestrasse 20 35041 Marburg - Germany +49 (0) 6421-989-1500 email: info@musikundtechnik.de www.phonic.info SE 206 / SE 207 / SEp 206 / SEp 207...
-
Seite 13: Abmessungen
ABMESSUNGEN SE206 / SEp206 160.0/6.2 178.0/7.0 SE207 / SEp207 197.0/7.7 210.0/8.2 Die Maße sind in mm/inch angegeben. SE 206 / SE 207 / SEp 206 / SEp 207... -
Seite 14: Blockschaltbild
BLOCKSCHALTBILD SE 206 / SE 207 / SEp 206 / SEp 207... -
Seite 15: Eg-Konformitätserklärung
Richtlinien übereinstimmt: 2004/108/EG (Elektromagnetische Verträglichkeit von Elektro- und Elektronikprodukten und 2006/95/EG (Niederspannungsrichtlinie). Produktname: SE206 / SE207 / SEp206 / SEp207 WEEE Entsorgung von gebrauchten elektrischen und elektronischen Geräten Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt am Ende seines Lebenszyklus nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen...
