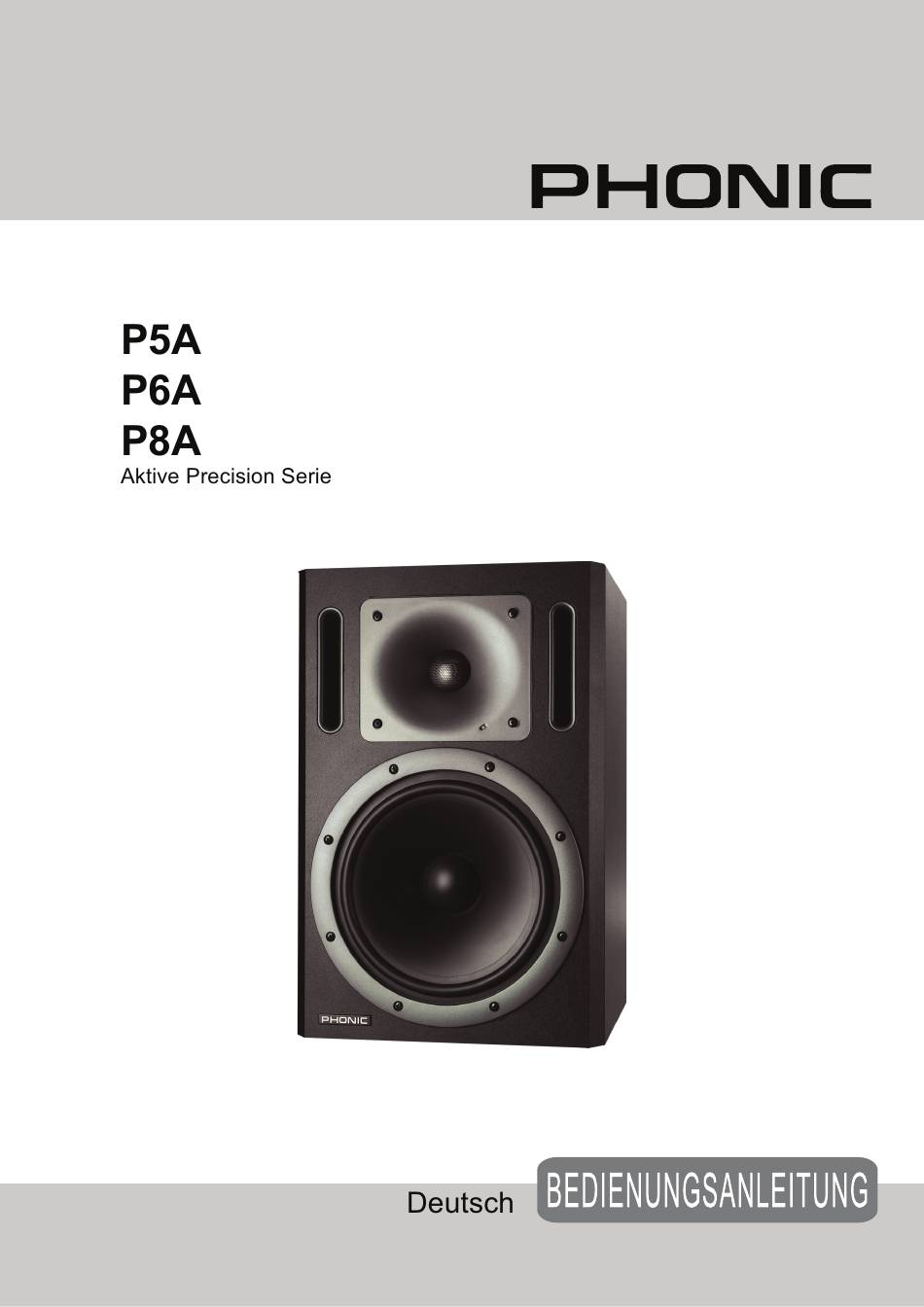

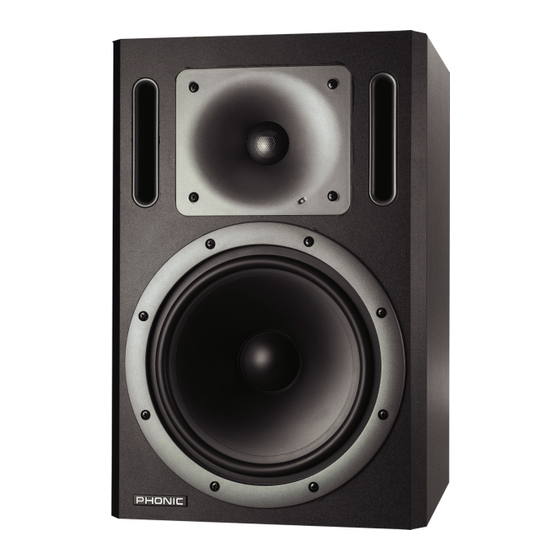

P5A / P6A / P8A Aktive Precision Serie BEDIENUNGSANLEITUNG INHALT EINFÜHRUNG..........................4 MERKMALE..........................5 ANSCHLUSS UND VORBEREITUNG DES GERÄTS..............5 BEDIENELEMENTE UND ANSCHLUSSFELD................6 BESCHREIBUNG DER VORDERSEITE..................8 AUFSTELLUNG DER MONITORE.....................8 BLOCKSCHALTBILD ........................9 TECHNISCHE DATEN......................10... -
Seite 4: Einführung
Endstufen für die Bässe mäßige, kontrollierte Abstrahlverhalten wird durch und Höhen. P5A hat im Bass einen 5“ Lautsprecher, ein Computer berechnetes Wave Guide Horn und ein P6A einen 7“ und P8A einen 9“ Lautsprecher. Je hö- Abstrahlkontrollsystem in der Elektronik erreicht. -
Seite 5: Merkmale
Anschlüsse für direkte verursachen kann. Wand-Aufstellung Das Gerät entspricht den hohen Qualitätsansprü- zweifarbige LED auf der Vorderseite für On / chen aller Phonic Geräte. Wenn Sie das Gerät Clip aufgrund falscher Behandlung übersteuern oder magnetisch abgeschirmt überhitzen, kann die Box Schaden nehmen. -
Seite 6: Bedienelemente Und Anschlussfeld
Prinzipiell sollten Sie diese Einstellung, wenn vorhan- den, mit einem Rauschgenerator und einem Audio Analyzer durchführen, z.B. dem Phonic PAA3 oder mit Hilfe des Phonic I7600. Bedenken Sie immer, 1. INPUT LEVEL dass eine Abhöre nicht durch übermäßige, imposante Basswiedergabe glänzen, sondern ein realistisches des Monitors eingestellt. -
Seite 7: Netzbuchse & Netzsicherung
Standard: PIN 1 der XLR Buchse (entspricht dem Schaft der Klinkenbuchse) ist das Massesignal. PIN 2 (= Spitze der Klinkenbuchse) trägt das positive Signal. PIN 3 (= Ring der Klinkenbuchse) trägt das negative (oder um 180° gedrehte) Signal. P5A / P6A / P8A... -
Seite 8: Beschreibung Der Vorderseite
Sie sicher, dass der Schall aus den Monitoren auf direktem Weg auf Ihre Ohren trifft, ohne dass ein Hindernis dazwischen ist. Wenn Ihr Mischpult keine Meterbrücke hat, versuchen Sie, den Monitor höher oder weiter hinter das Pult zu stellen. P5A / P6A / P8A... -
Seite 9: Blockschaltbild
BLOCKSCHALTBILD P5A / P6A / P8A... -
Seite 10: Technische Daten
LED: grün (Netz), rot (Overload) Clip Limiter, Einschaltverzögerung, thermische und SCHUTZSCHALTUNGEN elektrische Überlast GEHÄUSE MATERIAL DÄMMSTOFF ABMESSUNGEN (mm) Höhe Breite Tiefe GEWICHT (kg) 10,5 Phonic behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen. P5A / P6A / P8A...
